Дымовая труба
Иллюстрации
Показать всеРеферат
ДЫМОВАЯ ТРУБА по авт. св. № 806847, отличающаяся тем, что, с целью регулирования температуры и объема нагреваемой жидкости, желоба последовательно соединены между собой при помощи переливных патрубков с запорными органами и снабжены каждый сливным патрубком с запорным органом. & (Л /fofffoff jfo o //ои jffi/ff/fpc i/ 05 /7odSoff sffjff О 00
СОЮЗ СОжТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН
Е 04 Н 12/28
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 806847 (21) 3329510/29-06 (22) 30.07.81 (46) 07.05.83. Бюл. № 17 (72) В. С. Образцов и В. Т. Войтов (71) Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промышленности (53) 697.841 (088.8) (56) l. Авторское свидетельство СССР № 806847, кл. Е 04 Н 12/28, 1978.
ÄÄSUÄÄ 1016468 A (54) (57) ДЫМОВАЯ ТРУБА по авт. св. № 806847, отличающаяся тем, что, с целью регулирования температуры и объема нагреваемой жидкости, желоба последовательно соединены между собой при помощи переливных патрубков с запорными органами и снабжены каждый сливным патрубком с запорным органом.!
016468
1
Изобретение относится к теплоэнергетике, в частности к дымовым трубам.
По основному авт. св. Мю 806847 известна дымовая труба, включающая несущий ствол и газоотводяший ствол с патрубками для прохода дымовых газов и систему трубопроводов для подачи и отвода воды, Система трубопроводов выполнена в виде замкнутых кольцевых желобов, расположенных в зазоре между стволами и установленных по высоте трубы, причем один из желобов прикреплен к газоотводящему стволу, а смежный с ним по высоте — к несущему стволу, при этом нижний желоб установлен с наклоном к горизонтальной плоскости (1).
Недостатком трубы является невозможность регулирования температуры и объема нагреваемой жидкости.
Целью изобретения является регулирование температуры и объема нагреваемой жидкости.
Указанная цель достигается тем, что в дымовой трубе, включающей несущий ствол и газоотводящий ствол с патрубками для прохода дымовых газов и систему трубопроводов для подачи и отвода воды, а система трубопроводов выполнена в виде замкнутых кольцевых желобов, расположенных в зазоре между стволами и установленных по высоте трубы, причем один из желобов прикреплен к газоотводящему стволу, а смежный с ним по высоте — к несущему стволу, при этом нижний желоб установлен с наклоном к горизонтальной плоскости, желоба последовательно соединены между собой при помощи переливных патрубков с запорными органами и снабжены каждый сливным патрубком с запорным органом.

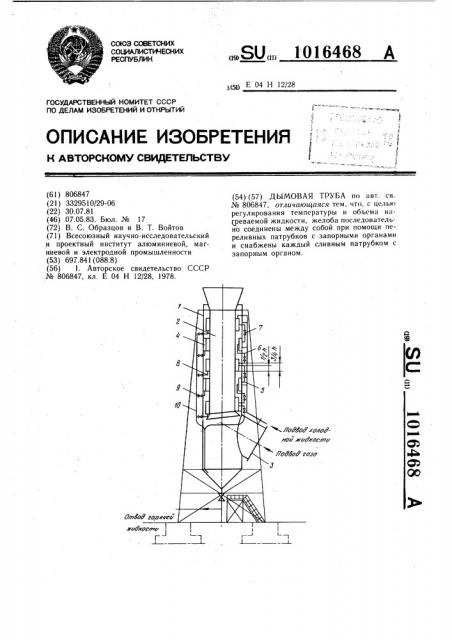

На чертеже изображена дымовая труба, разрез.
Дымовая труба содержит несущий ствол
1 и газоотводящий ствол 2 с патрубками
3 для прохода дымовых газовых . и систему трубопроводов для подачи и отвода воды, которая выполнена в виде замкнутых кольцевых желобов 4. Желобы 4 расположены в зазоре между стволами 1 и 2 и установлены по высоте трубы, причем один из желобов 4 прикреплен к газоотводящему стволу 2, а смежный с ним по высоте— к несущему стволу l. Нижний желоб 4 установлен с наклоном к горизонтальной плоскости. Желоба 4 последовательно соединены между собой при помощи переливных патрубков 5 и 6 с запорными органами 7 и снабжены каждый сливным патрубком 8 с запорным органом 9. Переливные патрубки 5 расположены от днища желоба 4 на расстоянии, равном 3/4 его высоты, а переливные патрубки 6 на расстоянии, равном 1/2 высоты желоба 4. Сливные патрубки 8 подключены к днищу желоба 4 и к расположенному снаружи несущего ствола
1 стояку 10.
Нагретые газы проходят по газоотводящему стволу 2 и нагревают его. Холодная вода закачивается в верхний кольцевой желоб 4. 3а счет тепла отходящих газов жидкость в желобе 4 нагревается и по переливным патрубкам 5 и 6 переливается в следующий желоб 4. Жидкость, отобрав тепло от поверхности газоотводяшего ствола 2, достигнув уровня 1/2 высоты желоба 4, переливается по патрубкам 5 и 6 в более нижний желоб 4, в который переливной патрубок 5 врезан на 3/4 высоты желоба. Перелив из одного желоба 4 в другой осуществляется в описанной последовательности.
Ввиду того, что температура отходящих газов в зоне нижнего желоба 4 несколько выше, чем в зоне верхнего желоба 4, температура жидкости повышается. Температура жидкости, прошедшей каскад желобов 4, увеличивается. Из последнего желоба 4 нагретая жидкость по нижней части стояка
10 подается потребителю. Напор в трубопроводе создается за счет высоты столба жидкости в стояке 10, что исключает необходимость в установке напорной станции.
Дымовые газы выходят через газоотводящий ствол 2.
Регулирование температуры жидкости и времени ее нагрева осуществляется запорными органами 7 и 9.
Если запорные органы 7 и 9 на переливных и сливных патрубках 5, 6 и 8 закрыты, жидкость заполняет желоба 4 до краев и перелив из одного желоба 4 в другой осуществляется через их края. Происходит минимальный нагрев максимального объема жидкости при наибольшей продолжительности нагрева.
Если запорные органы 7 на переливных патрубках 5 и 6 открыты, на сливных патрубках 7 закрыты запорные органы 9, жидкость заполняет желоба 4 только до 1/2 его высоты. Уменьшается объем нагреваемой жидкости, тем самым сокращается продолжительность нагрева и увеличивается температура жидкости.
Если только запорный орган 7 на переливных патрубках 5 и 6 между верхним кольцевым желобом 4, расположенным на газоотводящем стволе 2, и находящимся под ним кольцевым желобом 4, расположенным на основном стволе 1, закрыт, верхний желоб 4 заполняется жидкостью до краев.
Жидкость через края желоба 4 переливается в соседний и заполняет его на 1/2 высоты. В этом случае объем поступающей жидкости из верхнего желоба 4 постоянен, а нагрев и время нагрева жидкости изменяются пропорционально объему заполнения соседнего желоба 4.
Аналогично можно закрывать запорные органы 7 между двумя любыми соседними желобами 4, т. е. работать полными сечениями желобов 4 или 1/2 высоты их.
