Способ освобождения прихваченной в скважине колонны труб

Иллюстрации

Показать все

Реферат



СПОСОБ ОСВОБОЖДЕНИЯ ПРИХВАЧЕННОЙ В СКВАЖИНЕ КОЛОННЫ ТРУБ, включающий приложение осевых усилий к колонне труб, отличающийся тем, что, с целью повышения его эффективности путем снижения дифференциального давления системы скважинапласт, прихваченную колонну труб перфорируют в зоне контакта со стенкой скважины . (Л а 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3319430/22-03 (22) 12.01.82 (46) 07.05.83. Бюл. ¹17 (72) Искендер-заде Ф.Ар, А.Т. Аббасов, Я.А. Гаджиев, Н.P. Гальперин и П.Г. Горовиц (71) Специальное- конструкторское бюро

Института математики и механики АН Азербайджанской ССР (53) 622.248.1 (088.8) (56) 1. Пустовойтенко И. П. Предупреждение и ликвидация аварий при бурении. М., «Недра», с. 236 — 247.

2. Авторское свидетельство СССР № 570694, кл. Е 21 В 23/00, 1975 (прототип) .

„„SU„„1016478 A зарю Е 21 В.23/00; E 21 В 31/00 (54) (57) СПОСОБ ОСВОБОЖДЕНИЯ

ПРИХВАЧЕННОЙ В СКВАЖИНЕ КОЛОННЫ ТРУБ, включающий приложение осевых усилий к колонне труб, отличающийся тем, что, с целью повышения его эффективности путем снижения дифференциального давления системы скважина— пласт, прихваченную колонну труб перфорируют в зоне контакта со стенкой скважины.

1016478

Составитель Н. Хлебников

Редактор А. Шишкина Техред И. Верес Корректор М. Шароши

3 аказ 3335 32 Тираж 603 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к технологии ликвидации аварий при бурении нефтяных и газовых скважин и предназначено для освобождения прихваченной под действием перепада давлений колонны бурильных труб.

Известен способ освобождения бурильного инструмента, прихваченного в скважине, включающий последовательную установку нефтяных, водяных или кислотных ванн (I).

Наиболее близким решением к изобретению является способ ликвидации прихвата бурильной колонны, включающий передачу на прихваченную часть колонны знакопеременных осевых усилий (2).

Недостаток этого способа заключается в его низкой эффективности, особенно при значительных усилиях прихвата, например из-за дифференциального давления системы скважина — пласт.

Целью изобретения является повышение эффективности ликвидации прихвата путем снижения дифференциального давления системы скважина — пласт.

Указанная цель достигается тем, что согласно способу, включающему приложение осевых усилий к колонне труб, прихваченную колонну труб перфорируют в зоне контакта со стенкой скважины в интервале прихвата.

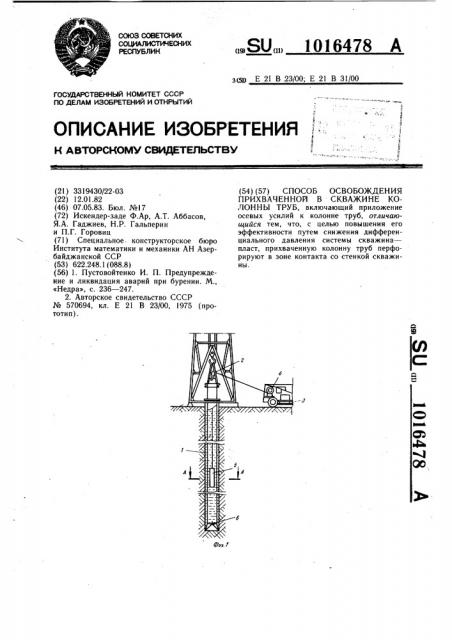

На фиг. 1 представлена схема осуществления способа; на фиг. 2 — разрез А — А на фиг. I.

Освобождение прихваченных в скважи5 не труб производят в следующей последовательности.

При помощи прихватоопределителя определяют границы прихвата колонны труб 1.

На колонне труб 1 устанавливают направляющий ролик 2, через который при помощи смонтированной на шасси 3 лебедки 4 спускают в колонну труб 1 перфоратор 5. Одновременно с этим к колонне прихваченных труб 1 прикладывают при помощи талевой системы буровой вышки воз15 вратно-поступательные нагрузки. Далее перфорируют колонну труб 1 в зоне контакта со стенкой скважины на всем интервале прихвата (фиг. 2). Перфорация прихваченной части труб повышает давление

20 в пласте, снижая дифференциальное давление системы скважина — пласт, тем самым уменьшая, либо полностью исключая, усилие прихвата.

С целью разобщения затрубного и трубного пространств в момент перфорации и возможного превышения давления, колонну труб 1 в нижней части снабжают обратным клапаном 6.

Применение данного способа повышает вероятность ликвидиции прихвата бурильных труб и снижает непроизводительные затраты при бурении скважин.
