Реферат



„„SU„„1016560

COO3 COBETCHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

F 04 D 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ .К СВИДЕТЕЛЬСТВУ (21) 3338218/25-06 (22) 03.09.81 (46) 07.05.83. Бюл. и 17 (72) С.Л. Александров, А.Н. Быватов и А.А. Жирное (53) 621.671(088.8) (56) 1. Авторское свидетельство СССР и 361312, кл. F 04 D 1/00, 1972.

2. Авторское свидетельство СССР . N 806905. кл. F 04 D 1/00, 1979. (54)(57) ЦЕНТРОБЕЖНЙЙ НАСОС; содер жащий корпус, установленное в нем на валу рабочее колесо с лопатками, размещенными между покрывным и ведущим дисками и закрепленными на последнем, причем покрывной диск установлен с возможностью осевого перемещения, отличающийся тем, что, с целью обеспечения регулирования характеристик насоса, покрыв ной диск снабжен устройством фиксации осевого положения и на его внут;ренней поверхности выполнены пазы .под лопатки рабочего колеса.

1016560

Изобретение относится к гидромашиностроению .и может быть использовано в центробежных насосах.

Известен центробежный насос, со-, держащий корпус, установленное в нем на валу рабочее колесо с лопатками, размещенными между ведущим и покрывным дисками, а также подвижную в осевом направлении ступицу, расположен"

10 ную между ведущим и покрывным диска" ми, в котором регулирование характеристик осуществляется при перемещении ступицы (1 1, Недостатком этого насоса является наличие во вращающемся роторе допол. 15 нительных поверхностей, образованных установленной в колесе подвижной ступицей, что увеличивает потери трения, повышает температуру рабочей жидкости, протекаюц|еи в колесе, снижает

КПД насоса.

Наиболее близким к изобретению по технической сущности и достигаемому результату является центробежный насос, содержащии корпус, установленч 25 ное в нем на валу .рабочее колесо с лопатками, раэмец енными между покрывныы и ведущим дисками и закрепленными на последнем, причем покрывной диск установлен с возможностью З0 осевого перемещения $2 ).

Недостатком известной конструкциИ является невозможность регулирова" ния характеристик насоса вследствие отсутствия незафиксированного положе- 35 ния покрывного диска и протечек между лопатками и диском.

Цель изобретения — обеспечение регулирования характеристик насоса.

Укаэанная цель достигается.тем, 0 что в центробежном насосе, содержащем корпус, установленное на нем на валу рабочее колесо с лопатками, размещенными между покрывным и ведущим дисками и закрепленными на последнем, при- 4 чем покрывной диск установлен с воз- можностью осевого перемещения, покрывной диск снабжен устройством фиксации осевого пояожения и на его .внутренней поверхности выполнены па- О, эы под лопатки рабочего колеса.

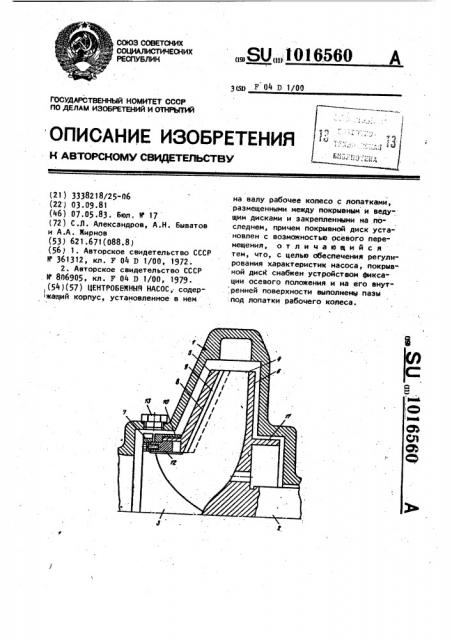

На чертеже изображен центробежный насос, продольный разрез.

11ентробежный насос содержит корпус 1, установленное в нам на валу

2 рабочее колесо 3 с лопатками 4, размещенными между покрывным" и ведущим дисками 5 и 6 и закрепленными на последнем, причем покрывной диск

5 установлен с возможностью осевого перемещения, снабжен устройством 7 фиксации осевого положения и на его внутренней поверхности 8 выполнены пазы 9 под лопатки .4 рабочего колеса 3., при этом диски 5 и 6 имеют уплотнительные пояски 10 и 11, а устройство 7 фиксации осевого положение размещено в зоне расположения уплотнительного пояска 10 покрывного диска 5 и выполнено в виде регулировочной гайки 12, завинченной на резьбу, выполненную на торцовой поверхности лопаток 4 колеса 3, а в корпусе 1 напротив устшойотва 7 расположена заглушка 13, Устройство работает следующим образом.

При работе насоса его напорно-расходные характеристики определяются геометрическими размерами гидравлического тракта колеса 3. При перемещении в осевом направлении покрывного диска 5 происходит изменение площади проходного сечения между лопатками 4, что позволяет регулировать характеристики насоса.

Регулирование осевого положения покрыеного диска 5 производится при остановленном насосе. Заглушки 13 вывинчивают и зажимают регулировочную гайку 12 от осевого вращения.

При повороте колеса 3 происходит навинчивание или свинчивание гайки I2 с резьбой, выполненной на лопатках 4.

Гайка 12 перемещается, изменяя осе- . вое положение покрывного диска 5 и, тем самым, регулируя площадь сечения между лопатками 4 колеса 3.

Такое регулирование и фиксация осевого положения покрывного диска 5 в пределах глубины паза 9 обеспечивается тем, ïo при работе насоса на покрывном диске 5 возникает перепад давлений, прижимающий его в сторону к лопаткам 4 рабочего колеса 3 регулирующей втулки 12.

Такое выполнение устройства перемещения и фйксации осеЪого положения покрывного диска позволяет регулировать напорно-расходные характеристики без разборки насоса.

Возможны и другие варианты выполнения устройства перемещения и фик сации осевого положения покрывного диСка 5 относительно ведущего диска

6 рабочего колеса 3 насоса.

3 1О 656О

Такое выполнение насоса позволяет ратит номенклатуру центробежных регулировать его характеристики, что насосов, используемых в системах уменьаит потери энергии при работе "питания и гидравлическом оборудонасосов на нерасчетных режимах, сок- вании. аказ
