Топка для сжигания природного газа

Топка для сжигания природного газа

Иллюстрации

Показать все

Реферат



1. ТОПКА ДЛЯ СЖИГАНИЯ ПРИРОДНОГО ГАЗА , содеркащая акран рованную вертикальную призматическую камеру сгорания с горепками и уста ервneHtibiMu над поспедиими двухсевтвыми экранами, образующими с фронтовой стевкой топки реииркупяционвыв каватпл, со обшенные верхним: и нижним учас1Шмв с камерой сгорания, о т пи ч а юта я с я тем, что, с цепью иктеесснфвкацвв теплообмена, рециркушшЕЮВные каналы в верхней части снабжевы тт 9€ками 1юдачи 1 иродногр газа. 2. Топка по п. 1, о т п и ч а ю ., ш а я с я тем, что оси горепкж разме щены от верх:«й кромки двухсветного экрана на расстоянии, составляющем 0,2-0,3 высоты камеры ах рания.

СОЮЗ СОВЕТСНИХ

Ь Ю

РЕСПУБЛИК

6% 1111

3uS F 23 C 9/08

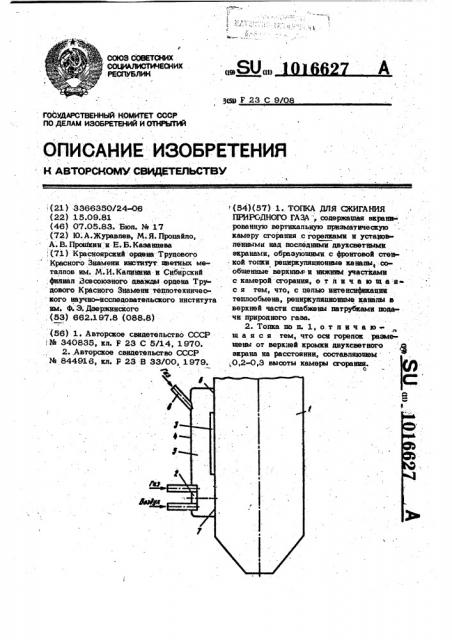

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР.

fO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 3366350/24-06 (22) 15.09.81 (46) 07.05.83.. Бюц. М 17 (72) Ю.А.Журавпев, М.Я. Процайпо, А. В. Процйсин н Е. Б. Казанцева

, (71) Красноярский ордена Трудового Красного Знамени институт. цветных метаппов им. М.И.Капинина и Сибирский

;фипиап Всесоюзного дважды ордена Трудового Красного Знамени теппотехничео кого научно-исспедоватепьского института им. Ф.Э. Дэержинского . (53) 662.197.8 (088.8) (56) 1. Авторское свидетепьство СССР

I Ж 340835, кп. F 23 С 5/1 4, 1970.

2..Авторское свидетепьство СССР

Ж 844916, кп. F 23 В 33/00, 1979.

> (54)(57) 1. ТОПКА ДЛЯ СЖИГАНИЯ

ПРИРОДНОГО ГАЗА, содержащая екрани- : рованную вертикапьную призматическую камеру сгорания с горе ми и устаноа пенными над последними двухсветными экранами, образующими. с фронтовой стенкой тоцкн рецнркупяционные на папы, сообщенные верхним и нижним участками с камерой сгорания, о т и и ч. а ю щ а:я с я тем, что, с цепью интенсификации тецлообмена, рециркупяциоиные канапы в верхней части снабжены цвтрубками подачи природного газа.

2. Тонка цо и. 1, о. т и и ч а ю: щ а я с я тем, что осн горепок размещены от верхней кромки двухсветного экрана на расстоянии, составляющем ,0,2-0,3 высоты камеры сгорания.

101662

Изобретение относится к устройствам.;., .." дпя сжигания топлива и может быть,.ис,, опьзовано дпя тепловых электростанций.

Известны топки для сжигания природного газа, содержащие экранированную призматическую камеру сгорания с горелками 1 .

Недостатком данных устройств является низкая надежность и образование в. продуктах сгорания окислов азота вслед- 10 ствие высоких температур газового факепае

Известны также топки дпя сжигания природного газа, содержащие акра нированную вертикальную призматическую камеру i5 сгорания с тарелками и установленными иад последними двухсветными экранами, образующими с фронтовой стенкой топки рециркуляционные каналы, сообщенные .верхним и нижним участками с камерой 20 сгорания (2).

Недостатком данного устройства является плохой теппообмен между экранами и факелами вследствие слабой светимоо-. ти последнего.. 25

lIenr изобретения - интенсификация теппообмена, Поставленная цель достигается тем, что в топке дпя сжигания природного газа, содержащей экранированную вертикальную призматическую камеру сгорания с горелками и установленными над последними, двухсветными экранами, образующими с фронтовой стенкой топки рециркупя.ционные каналы, сообщенные верхним и нижним участками с камерой сгорания, рециркупяционные каналы в верхней чаоти снабжены патрубк" ми подачи природного газа, Оси горелок могут быть размещены от верхней кромки двухсветного экрана

7 2

:на, асстоянии, составляющем 0,2-0,3 высоты камеры сгорания. "На чертеже изображена топка, продольный разрез.

Топка дпя сжиганчя природного газа содержит экранированную вертикальную призматическую камеру 1 сгорания с горелками 2 и установленными над последними двухсветными экранами 3, образующими с фронтовой стенкой 4 топки рециркупяционные «анапы 5, сообщенные верхним и нижним участками, соответственно.окнами 6 и 7 с камерой 1 сгорания. Рециркупяционные каналы 5 в верх.ней части снабжены патрубками 8 подачи природного газа. Оси горенок 2 могут быть размещены от верхней кромки двухсветного экрана 3 на расстоянии, составляющем ОД-0,.3 высрты камеры 1 сгорания.

Топка работает следующим образом, Гаэовоэдушная смесь, истекающая иэ горелок 2, эжектирует высокотемператур-, ные топочные газы из камеры 1 сгорания через окно 6 в верхнюю часть ре- . циркупяциониых каналов 5, куда через патрубок 8 подается природный газ. Высокие. температуры и незначительное содержание кислорода в рециркупяцйонных газах создают условия разложения метана и других углеводородов природного газа с выделением сажистых частиц, которые поступая совместно с газовоздушной смесью через окно 7 в камеру 1 сгорания увеличивают светимость факела, что способствует интенсификации теппообмена.

Как показали исследования, наибольший эффект разложения природного газа достигается при размещении осей горелок от верхней кромки двухсветного экрана иа расстоянии, составляющем 0,2-0,3 высоты камеры сгорания.
