Двухкоординатное индикаторное устройство

Двухкоординатное индикаторное устройство

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 562717 (21) 3315448/18-10 ,(22) 08.07.81 (46) 07.05.83. Бюл. М 17 (72) А.Н.Востров и Н.Т.Андреев (53) 53.085.6(088.8) (56) 1. Авторское свидетельство СССР

Р 562717, кл. G 01 0 5/28, G 01 Р 7/061

11;03 ° 76.

„.80„„) 016674 A э м о о1 0 5/28 о о1 о 7/06 (54)(57) ДВУХКООРДИНАТНОЕ ИНДИКАТОРНОЕ УСТРОЙСТВО по авт. св. И 562717, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и надежности индикации, поворотные полукольца выполнены сферйческими.

1 1016674

Составитель Н.Милехин

Редактор Е.Папп Техред О.Неце Корректор д.Тяско

Заказ 3375!42 Тираж 643 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ЛПП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к приборостроению, может быть использовано для индикации функциональной зависимости двух величин.

По основному авт. св. У 562717 известно двухкоординатное индикаторное устройство, содержащее экран, излучатель, расположенное на его оптической оси поворотное. относительно осей Х и Y зеркало и поворотное устройство, выполненное в виде прикрепленного к зеркалу штыря,. свободно установленного в продольном пазе каждого из двух взаимно .перпендикулярных поворотных полуколец, одни концы которых прикреп Л5 лены к опорным валикам, а другие - к приводным валикам, оси поворота которых совпадают с соответствующими осями поворота зеркала 11 ) .

Однако это устройство из-за малой жесткости водил, выполненных в виде полуколец с продольным пазом, не может обладать достаточной точностью и надежностью индикации, особенно при значительных радиусах. При больших радиусах полуколец возможно кручение лент полуколец, что ведет к изменению величины зазора между штырем, водилом и лентами и даже потере устойчивости лент полуколец. Появление зазора су- ЗО щественно понижает точность устройства.. Одновременно при работе устройства возможен радиальный прогиб каждого из полуколец, при этом возможно значительное изменение величины радиуса полуколец, что может привести к ошибкам индикаторного устройства, значительно превышающим допустимые.

Цель изобретения - повышение точности и надежности индикации измеряе- 40 мых величин.

Поставленная цель достигается тем, что в известном устройстве поворотные полукольца выполнены сферическими.

Такое решение позволяет повысить 45 как радиальную, так и продольную жесткость полуколец, что обеспечивает сохранение постоянства их геометрических размеров, а следовательно, и точность и надежность индикации измеряемых параметров.

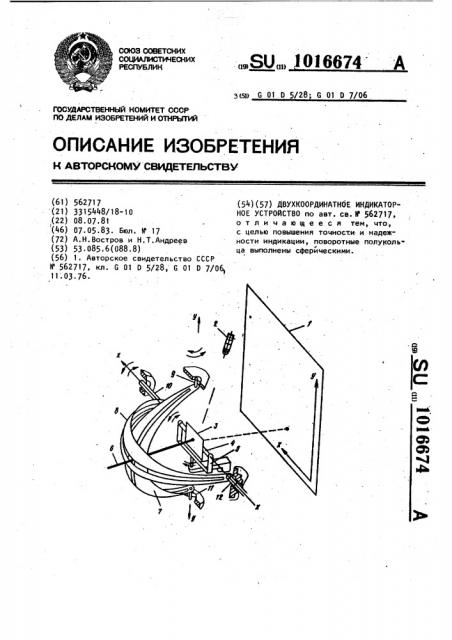

На чертеже изображено двухкоординатное индикаторное устройство.

Устройство содержит экран 1, излучатель 2, на оптической оси которого расположено зеркало 3, закрепленное на валике 4, поворотном относительно оси X внутри рамки 5, поворотно" относительно оси Y. К зеркалу 3 прикреплен штырь 6, свободно установленный в пазы двух поворотных водил 7 и

8, выполненных в виде сферических полуколец разного радиуса, при этом пазы в них выполнены меридионально, а полюса прикреплены к приводным валикам 9 и 10 и опорным валикам 11 и 12.

Устройство работает следующим образом.

Индикация функциональной зависимости двух величин осуществляется посредством одновременной развертки светового луча по осям Х и Y

Развертка луча на экране 1 вдоль оси Х осуществляется поворотом водила 7, соединенного валиком 9 с датчиком (не показан). Поворот водила 7 через штырь 6 передается на зеркало 3 и рамку 5, в результате чего зеркало 3 поворачивается относительно оси Y-Y.

Развертка луча на экране 1 вдоль оси Y осуществляется поворотом водила 8, выполненного в виде сферического полукольца, соединенного валиком 10 с датчиком (не показан). Поворот водила

8 через штырь 6 передается на зеркало 3 и вызывает его поворот относительно оси Х-Х.

Таким образом, использование независимой развертки светового луча по осям Х и Y поворотным зеркалом со штырем, одновременно установленным в меридианальные пазы двух сферических полуколец, оси вращения которых перпендикулярны, повышает точность и надежность индикации исследуемых параметров из-за повышения как радиальной, так и продольной жесткости указанных полуколец.
