Реферат



СОЮЗ СОВЕТСКИХ

HVNOll РЕСПУБЛИК

3(59 6 01 F 1 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOIVlY СВИДЕТЕЛЬС ТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по делАм иЗОн етений и отнРытий (21) 2835524/18-10 (22) 31.10.79 (46) 07.05.83. Бюл. и 17 (72) В,П.Демидова, В.М.Плотников, В.Д.Поташников и Л.Н.Тетеревятников (71) Специальное конструкторское бюро нГазприборавтоматика"(53) 681.121(088.8) .(56) 1. Кремлевский П.П. Расходомеры и счетчики количества: Л., "Машиностроение", 1975, с.653, рис. 344.

2. Патент СВА У 4078429, кл. 73-252, 14.03.78 (прототип)..Я0.„,l0166 8 A (54)(57) СЧЕТЧИК КОЛИЧЕСТВА ТЕКУЧЕЙ

СРЕДЫ, содержащий корпус и штангу, установленную с воэможностью поворота относительно корпуса, о т л и ч а ю": шийся тем, что, с целью расширения диапазона измерения, в него вве" дены регулируемые по длине упоры, ус" тановленные в корпусе напротив друг друга, и пластина, закрепленная на штанге с возможностью поворота относйтельно штанги и расположенная между

: упорами.

1016678

Изобретение относится к технике измерения и касается счетчиков с чувствительным элементом, приводимым в движение потоком измеряемой среды.

Известен расходомер с автоколеб- 5 лющимся телом, обеспечивающий информацию о количестве проходящего потока (1 J ..

Однако показания этого расходомера зависят от плотности вещества потока.

Известен также счетчик количества текучей среды с колеблющейся штангой 2

Недостатком известного устройства является ограниченный диапазон измерений.

Цель изобретения - расширение диапазона измерения.

Поставленная цель достигается тем, что в счетчик количества текучей сре- 20 ды, содержащий корпус и штангу., установленную с возможностью поворота относительно корпуса, введены регулируе мые по длине упоры, установленнь>е в корпусе напротив друг друга, и пластина, закрепленная на штанге с возможностью поворота относительно штанги и расположенная между упорами.

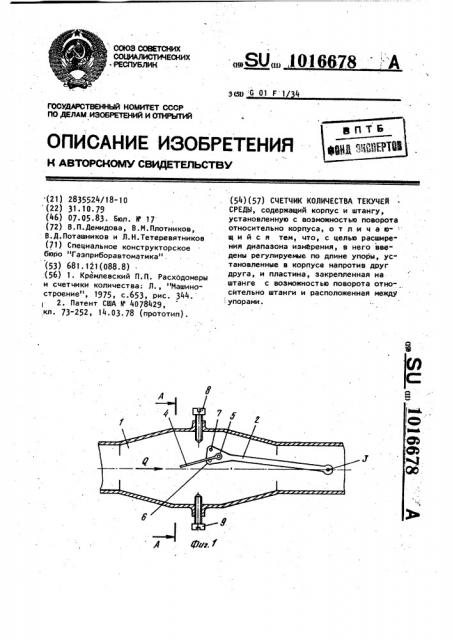

На фиг. 1 изображен счетчик текучей среды, продольный разрез; на фиг.2 — 30 разрез А-А на фиг.1.

Счетчик содержит корпус 1, штангу 2, установленную на оси 3, с воэможностью поворота относительно корпуса 1, пластину 4, закрепленную подвижно на штан-35 ге 2 при помощи оси 5 между. ограничителями 6 и 7, упоры 8 и 9 в виде винтов, проходящих снаружи в корпус „ обгонную муфту 10 и счетный механизм 11.

Ограничители 6 и 7 установлены так, л что в крайних положениях штанги упоры прижимают пластину 4 к одному иэ ограничителей, устанавливая ее под углом к направлению потока.

Устройство работает следующим об- 45 разом.

Пластина 4 под действием потока измеряемой среды поворачивается до соприкосновения с одним из ограничителей, например с ограничителем 6. При этом пластина 4, располагаясь под углом к направлению потока, под действием этого потока перемещается вместе со штангой 2 в направлении к упору.

Под действием упора 9 пластина 4 по55 ворачивается, упираясь в ограничитель

7 и меняя угол наклона к направлению потока так, что поток начинает перемещать пластину 4 вместе со штангой,. 2 к упору 8; Достигнув упора 8, пластина снова меняет угол и направление движения и т.д. Таким образом, система, состоящая из пластины 4, штанги 2 и ограничителей 6 и 7, находится в состоянии непрерывных качаний между упорами 8 и 9.

Основная зависимость реализуется з счетчике следующим образом .

Скорость V перемещения пластины 4 определяется иэ зависимости

V = — tgoL

F где Q - расход текучей среды;

Г - площадь проходного сечения корпуса счетчика в области пластины;

o(, - угол наклона пластины к направлению потока.

Умножив обе части уравнения на время измерения, получим

Qt tgd, 1

Таким образом, суммарный путь (Vt) пройденный лопастью, прямо пропорционален количеству (Qt) протекшей за то же время среды.

Суммарный путь фиксируется счетным механизмом с помощью обгонной муфты.

Вращением винтов 8 и 9 можно менять угол качания штанги 2 и, соответственно, диапазон измерений. Эти винты обеспечивают также точную регулировку угла качания, повышая точность измерения.

- Счетчик прост в обслуживании и надежен в эксплуатации, поскольку качание штанги и пластины незначительно изнашивает опоры их осей по сравнению, например, с непрерывным вращением опор турбинных расходомеров. Возможна так» е подвеска штанги на гибких опорах.

При этом износ опор будет практически исключен.

Такая конструкция эффективна при измерениях потоков с.наличием частиц.

Возможность исключения износа элементов счетчика, непоредственно взаимодействующих с такими потоками, обеспечивает длительный срок службы устройства без ремонта с гарантированной точностью измерений. :
