Стенд для испытания строительных конструкций

Стенд для испытания строительных конструкций

Иллюстрации

Показать все

Реферат



СТЕНД ДЛЯ ИСПЫТАНИЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ, вклю. чающий раму и нагрузочные приспособления , выполненные в виде гндродомкратов , и шарниры, установленные с возможностью взаимодействия с испытываемой конструкцией, о т л и ч а и и с я том, что, с целью упрошения конструкции, рама снабжена стойками, а шарниры выполнены в виде листовых элементов, концы которых жестко закрреплены на стойках рамы. / 4- J

@ ес у t>i

СОЮЗ СОВЕТСКИХ

ОЗФ«Я В М

РЕСПУБЛИК

ÄÄSUÄÄ 101672 3

g(5D 01 М 5/00

СПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2992746I29-33 (22) 16.10.80 (46) 07.05.83. Бюл. 34 17 (72) Г. М. Остриков и А. А. Опланчук (71) Казахское отделение Ордена Трудового Красного Знамени Центрального научно-исследовательского и проектного института строительных металлоконсч рукций (53) 620.173.212 (088.8), (56) 1. Современное состояние теории сейсмостойкости и сейсмостойкости сооружений (по материалам lY международной конференции по сейсмостойкому строительству) M., 1973, с. 250-253. (54) (57) СТЕНД ДЛЯ ИСПЫТАНИЯ

СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ, вкпю чающий раму и нагрузочные приспособления, выполненные в виде гидродом- . кратов, и шарниры, установленные с возможностью взаимодействии с испытываемой конструкцией, о т л и ч а юшийся ri ì, что, с целью упрощения конструкции, зама снабжена стойками, а шарниры выполнены в виде листовых элементов, концы которых жестко закреплены на стойках рамы.

103, Изобретение относится к строительств. ву, в частности к испытаниям строительных конструкций.

Известен стенд для испытания строительных конструкций, включаюаий ра му, нагрузочные приспособления и шар пиры fl g.

Однако данный стенд не обеспечивает приложение к испытываемым конст рукциям энакопеременной нагрузки.

Наиболее близким к предлагаемому является стенд для испытания строитель ных конструкций, включающий раму и нагруэочные щаспособления, выполнен ные в виде гидродомкратов, и шарниры, установленные с возможностью взаимо: действия с испытываемой конструкцией

Недостаток известного стендь заклю- ° чается в сложности конструкции.

Ueta изобретения - упрощение zoacr рукцииe

Поставленная цель достигается тем, что в стенде дпя испытания строительных конструкций, включающем раму и нагрузочные приспособления, выполненные в виде гидродомкратов, и шарниры, установленные с возможностью

872k . . 2 взаимодействия с испытываемой zoacr рукпией, рама снабжена стойками, а шарниры выполнены в виде листовых элементов, концы которых жестко эак

5 реплены на стойках рамы.

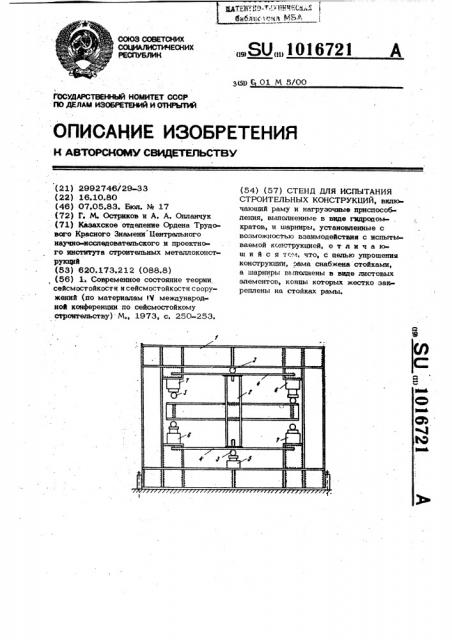

На чертеже изображен предлагаемый стенд, общий вид.

Стенд содержит жесткую раму 1, в которую помещается исследуемая zoacr

1О рукция 2, цилиндрические опорные шарниры 3, листовые шарниры 4 гидравлический домкрат 5 для создания вертикальной нагрузки и гидравлические дом-. краты 6 и 7 для нагружения концов

15 горизонтальных элементов исследуемой конструкции.

Стенд работает следующим образом.

После установки исследуемой конст рукции 2 на листовые шарниры 4 к

20 ней прикладывается вертикальная нагрузка с помощью идравлического домкрата, а нагружение горизонтальных элементов конструкции осуществляется с. помощью домкратов 6 и 7.

25 Использование изобретения позволяет уменьшить затраты труда и средств при изготовлении стенда.

Составитель В.Малипев

Редактор Н.Ковалева Техрец Л.Пекарь Корректор М.Шароши

Заказ 3379/45 Тираж 873 Подписное

ВНИИПИ Государственного комитета СССР В цепам изобретений и открытий 13035, Москва, Ж-35, Раушская наб., ц. 4!5

Филиал ППП Патент, г. Ужгород, ул. Проектная,4
