Устройство для измерения частоты вращения вала

Устройство для измерения частоты вращения вала

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИЗ№РЕНИЯ ЧАСТОТЫ ВРАЩЕНИЯ ВАЛА, содержащее датчик, выход которого соединен с первым входом ключа, счетчик, регистр памяти и опорный генератор, отличающееся тем, -ЧТО, с целью . повышения точности и быстродействия измерения, в него дополнительно введены N ключей и счетчиков, блок команд и коммутатор, при этом выход опорного генератора соединен с синхронизирующим входом блока команд, первые управляющие выходы которого соединены соответственно с вторьао входами ключей, первые входы которых соединены с выходом датчика, a выходы с счетными входами соответствующих счетчиков, управляющие входы которых соединены соответственно с вторыми управляющими выходами блока команд, выхогеа счетчиков соединены с входами коммутатора, выход крторого соединен Щ с регистром памяти, причем третий и (Л четвертый выходы блока команд соетлнены соответственно с управляющими с входами коммутатора и регистра памяти.

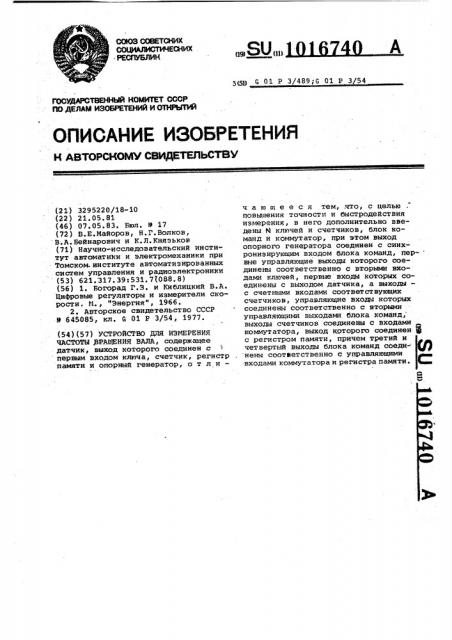

СОЮЗ СОВЕТСКИХ

NQWIK . РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н авте снаьм саьщат льствм (21 } 3295220/18-10 (22) 21. 05. 81 (46) 07.05.83. Бюл. 9 17 (72 ) В.E. Майоров, Н. Г. Волков, В.A.Áåéíàðîâè÷ и К.Л.Князьков (71) Научно-исследовательский институт автоматики и электромеханики при

Томском. институте автоматизированных систем управления и радиоэлектроники (53) 621.317.39:531.7(088.8) (56) 1. Богорад Г.Э. и Киблицкий В.A.

ЦиФровые регуляторы и измерители скорости. М., "Энергия", 1966.

2. Авторское свидетельство СССР

Р 645085, кл. G 01 Р 3/54, 1977. (54) (57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

ЧАСТОТЫ,ВРИЦЕНИЯ ВАЛА, содержащее датчик, выход которого соединен с первым входом кляча, счетчик, регистр памяти и опорный генератор, о т л и—

„.ЯО„„А

3@В G 01 P 3/489;G 01 Р 3 54 чающее ся тем, ято, сцелью повыщения точности и быстродействия измерения, в него дополнительно введены и ключей и счетчиков, блок команд и коммутатор, при этом выход опорного генератора соединен с синхронизирующим входом блока команд, пер-.. вые управляющие выходы которого соединены соответственно с вторыми входами ключей, первые входы которых соединены с выходом датчика, а выходы— с счетными входами соответствующих счетчиков, управляющие входы которых соединены соответственно с вторыми управляющими выходами блока команд, выходы счетчиков соединены с входами коммутатора, выход которого соединен Я с регистром памяти, причем третий и четвертый выходы блока команд соеди нены соотВетственно с управляющими входами коммутатора и регистра памяти.

1016740

Изобретение относится к измерительной технике и может быть использовано в автоматизированных системах с цифровым управлением.

Известно устройство для измерения частоты вращения вала, содержащее датчик, ключ, формирователь прецизионного временного интервала и счетчик j 1 j.

Известно также устройство для измерения частоты вращения вала, содер-1О жащее датчик скорости, формирователь импульсов, два ключа, опорный генератор, два счетчика, два запоминающих устройства, инвертор, устройство сравнения, накопитель напряжения, уп-15 равляеьий генератор 2 ).

Недостаток известных устройств зависимость периода измерения и быстродействия, а следовательно и точности измерения от частоты вращения кон-7п тролируемого вала.

Цель изобретения - повышение точности и быстродействия измерения.

Иост авлени ая цель дост и гает ся э а ,счет того, что в устройство, содержа-25 щее датчик, выход которого соединен с первым входом ключа, счетчик, регистр памяти и опорный генератор дополнительно введены М ключей и счетчиков, блок команд и коммутатор, при ЗО этом выход опорного генератора соединен с синхронизирующим входом блока .команд, первые управляющие выходы ко-. торого соединены соответственно с вторыми входами ключей, первые входы которых соединены с выходом датчика, З а выходы - c счетными входами соответствующих счетчиков, управляющие входы которых соединены соответственно с вторыми управляющими выходами блока команд, выходы счетчиков соединены с 40 входами коымутатора, выход которого соединен с регистром памяти, причем третий и четвертый выходы блока команд соединены соответственно с управляющими входами коммутатора и ре- 45 гистра памяти.

На чертеже представлена функциональная схема устройства.

Устройство содержит датчик 1, ключи 2-9, счетчики 10-17, коммутатор

18, регистр 19 памяти, блок 20 команд, опорный генератор 21.

Устройство работает следующим образомм.

С выхода датчика 1 импульсы, частота которых пропорциональна частоте вращения вала, поступают на первые входы ключей 2-9, на вторые входы которых поступают импульсы с блока 20 команд, закрывая ключи только на время считывания информации с соответствующего счетчика. Счетчики 10-17 считывают импульсы с датчика 1 эа период измерения Т„, причЕм начало последующего периода сдвинуто относительно предыдущего на пропорциональную числу используемых счетчиков часть периода измерения Тд.

Например, по истечении периода измерения Т счетчика 10 на ключ 2 приходит импульс с блока 20 команд, запрещающий прохождение импульсов с датчика 1 в счетчик 10 на время записи информации из счетчика 10 в регистр 19. При этом коммутатор 18 подключает выход счетчика 10 к регистру

19. После записи информации в регистр

19 памяти счетчик 10 обнуляется импульсом с блока 20 команд, и ключ 2 открывается для нового цикла измерения. Затем открывается ключ 3, и процесс считывания информации производится из счетчика 11 и т.д.

Таким образом, в регистр 19 через каждую часть периода измерения ТИ записывается информация со счетчиков

10-17. Формирование измерительного интервала, а также команд на перезапись и сброс информации производится э блоке 20 команд иэ сигнала генератора 21 опорной частоты.

Использование предлагаемого устройства для измерения частоты вращения вала позволит повысить быстродействия и точность измерения.

Составитель Г. Толкачев

Редактор И.Ковальчук Техред Ж.Кастелевич

Корректор Г Решетник

Филиал fIOP. "Патент", г.Ужгород, ул.Проектная, 4

Заказ 3380/46 . Тираж 873 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,: Иосква, Ж-35, Раушская наб., д.4/5
