Измеритель скорости перемещения

Иллюстрации

Показать все

Реферат



ИЗМЕРИТЕЛЬ СКОРОСТИ ПЕРЕМЕЩЕНИЯ содержащий генератор стабилкзированарй частоты/ выход которого соединён с первым входом первого клю ча, выход которого подключен к счетному вхбду счетчика времени, датчик. временйргр интервала, выход которого соединен с вторым входом второго ключа , первый вход которого подключен к выходу последнего разряда сумматора. а выход через замкнутый в кольцо сдвиговый резистор - к входу счетчика скорости, выходы разрядов сдвигового регистра соединены с первыми входами схем И, выходы которых подключены к.входам разрядов сумматора, -отл и ч ающийся тем, что, с целью увеличения быстродействия и обеспечения его работоспособности в диапазоне малых скоростей, в измеритель введены высокочастотньй генератор и регистр памяти, причем выход датчика временного интервала соединён с входом записи информации регистра памяти и с входом установки нуля счетчика времени, выход переполнения которого подключен к второму входу первого ключа, а выходы разрядов через соответствующие разряды ретистЧ ра памяти - к вторым входам соответствующих схем И, при этом выход йысокочастотного генератора соединен с § третьим входом второго ключа.

СООЗ СОВЕТСКИХ

СОЦИАЛ 4СТИЧЕСНИХ

РЕСПУБЛИК аа (в

ОПИСАНИЕ ИЗОБРЕТЕНИЯ к авто скому свидетельству

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbITHA (21) 3377784/18-10 .(22) 06.01.82 (46) 07.05.83. Бюл. Р 17 (72) А. Г. Белов (71) ДалЬневосточный ордена Трудового

Красного. Знамени политехнический институт им.В.В. Куйбышева (53) 621 ° 317. 39: 531. 7 (088. 8) (56) 1. Заявка Японии в 55/3668, кл. 6 01 P. 3/42, опублик. 1980.

2. Авторской свидетельство СССР

9 624166, кл. G 01 Р 3/54, 1978 (прототип). (54)(57) ИЗИБРИТКЛЬ СКОРОСТИ ПЕРЕИЕШЯНИЯ, содержащий генератор стабилизированной частоты, выход которого со единен а первым входом первого клю- тча, выход которого подключен к сче— ному входу счетчика времени, датчик времениого интервала, выход которого соединен с .вторым входом второго ключа, первый вход которого подключен к выходу. последнего разряда сумматора, .3С59 0 01 Р 3/64; G 01 Р 3 489 а выход через замкнутый в кольцо сдвиговый резистор — к входу счетчика скорости, выходы разрядов сдвигового регистра соединены с первыми входами схем И, выходы которых подключены к.входам разрядов сумматора, отличающийся тем, что, с целью увеличения быстродействия и обеспечения его работоспособности в диапазоне малых скоростей, в измеритель введены высокочастотный. генератор и регистр памяти, причем выход датчика временного интервала соединен с входом записи информации регистра памяти и с входом установки нуля счетчика .времени, выход переполнения которого подключен к второму входу Я первого ключа, а выходы разрядов через соответствующие разряды регист ра памяти — к вторым входам соответ ствующих схем И, при этом выход высо кочастотного генератора соединен с третьим входом второго ключа. Я

1016744

Изобретение относится к измерительной технике и приборостроению и предназначено,для измерения линейной, и угловой скоростей.

Известен измеритель транспортного средства, в котором для получения 5 значений скорости по измеренным интервалам времени использованы блоки деления (13.

Недостатками этого измерителя Rsляются сложность и ограниченное быст- 10 родействие, обусловленное наличием блоков деления.

Известен также измеритель скорости перемещения, содержащий датчик временного интервала, первый ключ, генератор стабилизированной частоты, счетчик скорости и пересчетное устройство, состоящее из сдвигового регистра, счетчика времени, сумматора, блока схем И 5 и второго ключа, при этом выходы генератора стабилизированной частоты и датчика временного интервала включены на первые и вторые входы первого и второго ключей, выход первого ключа соединен .с входом счетчика времени, а выход второго ключа связан со счетчиком скорости через замкнутый в кольцо сдвиговый регистр, выходы разрядов которого попарно с соответствующими выходами разрядов счетчика времени через схемы И подключены на входы разрядов сумматора, выход последнего разряда которого соединен с третьим входом второго ключа (2).

Недостатками известного иэмерителяз скорости перемещения являются малое быстродействие и неработоспособность в диапазоне малых скоростей.

Цель изобретения — увеличение. быстродействия измерителя скорости пере- 40 мещения и обеспечение его работоспособности в диапазоне малых скоростей.

Поставленная цель достигается тем, что в измеритель, содержащий генератор стабилизированной частоты, выход 45 которого соединен с первым входом первого ключа, выход которого подключен к счетному вхсщу счетчика времени, датчик временного интервала, выход которого соединен с вторым входом50 второго ключа, первый вход которого подключен к выходу последнего разряда сумматора, а выход через замкнутый в кольцо сдвиговый регистр — к входу счетчика скорости, выходы разряда. сдвигового регистра соединены с первыми входами схем И, выходы которых подключены к входам разрядов сумматора, введены высокочастотный генератор и:регистр памяти, причем выход датчика временного интервала соединен с входом записи информации регистра памяти и входом установки нуля счетчика времени, выход переполнения которого подключен к второму входу первого ключа, а выходы разрядов через соот- 65 ветствующне разряды регистра памяти— к вторым входам соответствующих схем

И, при этом выход высокочастотного генератора соединен с третьим входом второго ключа.

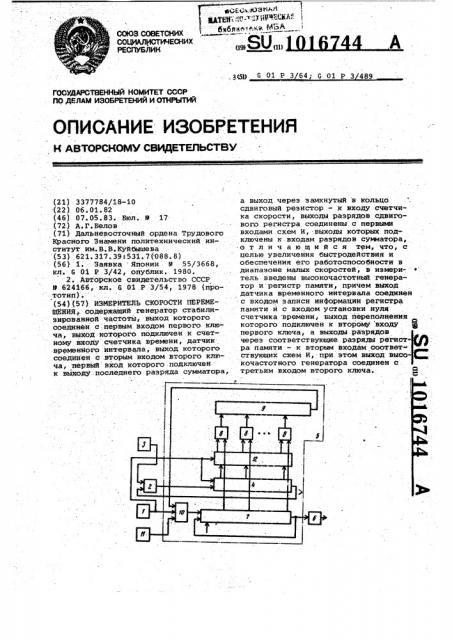

На чертеже изображена структурная схема измерителя скорости перемещения.

Измеритель содержит датчик 1 временного интервала, первый ключ 2„ генератор 3 стабилизированной частоты, счетчик 4 времени, пересчетное устройство 5, счетчик б скорости, сдвиговый регистр 7, схемы И 8, сумматор

9, второй ключ 10, второй высокочастотный генератор 11 и регистр 12 памяти, Датчик 1 включен на сбросовый вход счетчика 4, вход ключа 10 и вход записи информации регистра 12 памяти, генератор 3 связан со счетчиком 4 через первый ключ 2, генератор 11 через второй ключ 10 и замкнутый в кольцо регистр 7 соединен со счетчиком б.

Выходы (К +1)-ых разрядов регистра

7, кроме первого, и выходы К-ых разрядов регистра 12 попарно включены на входы схем И 8. Выходы схем И 8 подключены к входам К-ых разрядов сумматора 9, выход последнего разряда которого соединен с входом ключа

10. Выходы К-ых разрядов счетчика 4 связаны с входами К-ых разрядов регистра 12, а сигнал > о переполнении счетчика 4 подан на вход ключа 2.

Измеритель скорости работает следующим образом.

В исходном состоянии сумматор 9 обнулен, в первый разряд регистра 7 записана единица, ключ 2 открыт, а ключ 10 закрыт, сигнал с датчика 1 отсутствует.

При появлении очередного импульса с датчика 1 код, пропорциональный предыдущему .интервалу времени +; из счетчика 4 переписывается в регистр 12. Тем же импульсом датчика 1 счетчик 4 обнуляется и начинает принимать импульсы времени очередного интервала +; с генератора 3.

Одновременно в пересчетном устройстве 5 код времени пересчитывается в

Код скорости. Тем же импульсом с датчика 1 открывается ключ 10 и импульсы высокой частоты с генератора 11 передвигают записанную в первый разряд единицу по разрядам регистра 7.

При этом последовательно по разрядам, начиная с первого, информация переписывается иэ регистра 12 в сумматор 9.

За один оборот единицы в регистре 7 число из регистра 12 переписывается в сумматор 9 один раз. При каждом следующем .обороте единицы в регистре 7 число в сумматоре 9 суммируется с числом из счетчика 4. Суммирование продолжается до заполнения сумматора

9, т.е. до записи единицы в послед1016744

Составитель Г. Уаустов

Редактор A. Курах Техред Ж. Кастелевич Корректор О. Билак

Заказ 3380/46 Тираж 873 Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", r.Óæãîðoä, ул.Проектная, 4 ний разряд. Этим сигналом закрывается ключ 10, циркуляция единицы в регистре 7 останавливается и заканчивается преобразование кода Ф; „ в код

М;»„ . При этом в счеч.чике 6 запоминается число оборотов единицы в регистре 7, пропорциоНальное /; „, Таким образом обеспечивается одновременное измерение интервалов вре-. мени и быстрое вычисление скорости объекта.

Для обеспечения работоспособности измерителя в диапазоне низких скоростей, когда может переполниться счетчик 4, введена обратная связь по переполнению счетчика 4. При этом сигналом закрывается ключ 2 и измеритель показывает минимальное значение скорости.

Эффект при использовании предлагаемого измерителя скорости заключается в уменьшении дискретности и, следовательно, ошибки измерения ско10 рости, растуцих в известном устройстве пропорционально увеличению скорос.ти.
