М 101694

1хласс 65а-, 4

65а 71

65b, 20

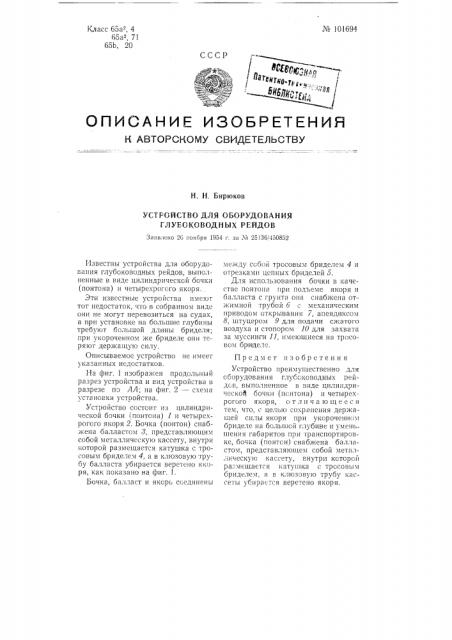

ОПИСДНИК ИЗ0БРКТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. H. Бирюков

УСТРОЙСТВО ДЛЯ ОБОРУДОВАНИЯ

ГЛУБО1хОВОДНЫХ РЕЙДОВ

Заяааоио 28 воаоря 1954 г. аа М 25136 450852

Известны устройства для оборудования глубоководных рейдов, выполненные в виде цилиндрической бочки (понтона) и четырехрогого якоря.

Зти известные устройства имею". тот недостаток, что в собранном виде они не могут перевозиться на судах, а при установке на большие глубины требуют большой длины бриделя; при укороченном же бриделе они теряют дерхкащую силу.

Описываемое устройство пе имеет указанных недостатков.

На ()>иг. 1 изображен продольный разрез устройства и vèä устройства в разрезе по АА; на фиг. 2 — схема установки устройства.

Устройство состоит из цилиндрической бочки (понтона) 1 и четырехрогого якоря 2. Бочка (понтон) снабжена балластом 8, представляющим собой металлическу|о кассету, внутри которой размещается катушка с тросовым бриделем 4, а в клюзовую труоу балласта убирается веретено якоря, как показано на фиг. 1.

Бочка, балласт и якорь соединены между собой тросовым бриделем 4 и отрезками цепных бриделей 5.

Для использования бочки в качестве понтона при подъеме якоря и

oH;I 13cTB c p) HT3 o1IB снабжена оТжимнои грубой 6 с механическим приводом открывания 7, апендиксом

8, штуцером 9 для подачи сжатого воздуха и стопором 10 для захвата за муссинги 11, имеющиеся на тросовом бри деле.

Предмет изобретения

Устройство преимущественно для осорудования глубсководных рейдов, выполненное в виде цилиндрической бочки (пснтона) н четырехрогого якоря, с т л и ч а ю щ е е с я тем, что, с целью сохранения держащей силы якоря при укороченном бриделе на большсй глубине и умень шения габаритов при транспортировке, бочка (понтон) снабжена балластом, представляющем собой металлическую кассету, внутри ксторой размещается катушка с тросовым бриделем, а в клюзовую трубу кассеты убирается веретено якоря.

¹ 101694

Фиг. 1

М 101694

&HI

),," ()f л, 1 " ° t i> . .., .. !

-./ ;,,, ",
