Класс 27Ь, 8

27h, 16

М 101700

СССР

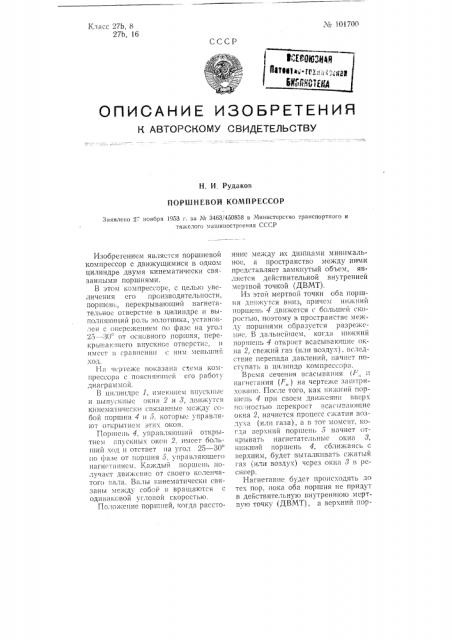

ОПИСАНИЕ ИЗОБРКтениЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. И, Рудаков

ПОРШНЕВОЙ КОМПРЕССОР

Заявлено 2 ноября 1953 г. за Ка 3463!4о0858 в Министерство транспортного и тяскеоого магиипостроения СССР

Изобретением является поршневой компрессор с движущимися в одном цилиндре двумя кинематически связанными поршнями.

B этом компрессоре. с целью увеличения его производительности, поршень перекрывающий нагнетательное отверстие в цис(индрс и выг(олняющий ро, п золотника, устаноьлен с Опережением по фазе на угол

25--30 от основного поршня, перекрывак.щего впускное отверстие, и

ИМССТ 13 СРс!ВИСНИ!1 С НИ1! МЕ!!ЬН!И11 ход.

11а чср1ежс 1 þêÿçàíñl схемя ком прессора с поясняющей его работу диагра(имой.

В ш(линдрс 1, име(ОВ(е3! впускпыс и Вь!г!3 (1(1(ыс Окна 2 и 8, дВиж1, т(я кинематичсскн связанные между СОбой поршни 4 и 5. которые управляIот Откр ь(т((е . этих Окон, Поршсш 4, управляющий открытием «пускных окон 2, имеет бо,lbший х(1д и отстает на угол 25 — 30 но ()>a3c от поршня 5, управляющего

3(агнстанисм. Каждый поршсш, по;(участ движение от своего коленчаТОГО «сlЛсl, Всl.(bl КИНЕМЯТИЧЕСКИ СВЯзаны между собой и вращаются с одинаковои уггювой скоростью.

ПО,.(ожение порпшей, когда рассто1(НИС МЕЖДУ И!Х ДНИЩЯМИ МИН!(МЯЛЬнос, а пространство между ними представляет замкнутый объем, является действительной внутренней мертвой точкой (ДВМТ).

Из этой мертвой точки оба поршня д(3!1»кутся вниз, причем ш(жний поршень 4 дви>кется с большей скоростью, поэтому в пространстве между поршнями образует(я разрежен!!с. В дальнейшем, когда ни»кний поршень 4 откроет всасывающие окна 2, свежий газ (или воздух), вследствие перепада давлений, начнет поступать в ци.п(ндр компрессор(1.

Время сечения всась!Вания (F,, нагнетания (F„) на чертеже заштрихо(3ано. После того, как !!ижний поршень 4 при своем движении 1313срх г(олностыо перекроет Всасывшошие окна 2, начнется процесс сжатия воз;l3ха (или газа), а в тот момент, когла верхний поршсш. 5 начнет ()Tкрывать нагнетатсльныс окна 8, 1I1iEKEIINI поршень 4, сбл!Зжяяс(с верхним, будет выталкивать сжатый газ (или воздух) через окна 3 В рсс ивер.

Нагнегание будет происходить до тех пор. пока оба поршня не придут в действительную Внутреннюю мертвую точку (ДВМТ), а верхний пор!

01700 (()! .,) )) !

3 1

Ота. реда;,"îð И. В. Макаров

Л59309 от 6i 1 )956 г. Стандартгка. Объе а 0,125 п. а. Тира>к 400. Цена 25 кон.

Тавотf 3&M | H3;t-ва < IocI<0HcK:1я It )=" ; ;). ПотановекнЙ нер., 3. 3".К, 6809 шспь при эгом полностью перекроет пагпетательные окна цилиндра. Далее цикл повторяется.

Предмет изобретения

Поршневои компрессор с лвиякущимися в одном цилиндре двумя кинегмат). чески связанными поршнями, отличающийся тем, что, с цсль)о увеличсния производительности коъ)прессора, поршень, перекрывающий нагнетатсльное отверстие в цилиндре и выполняющий роль золотника, установлен с опережением по фазе па угол 25- — 30 от основного поршня, перекрывающего впускное отверстие, и имеет в сравнении г. ним меньший ход.
