Реферат



А 5р Я 01 С 3/02

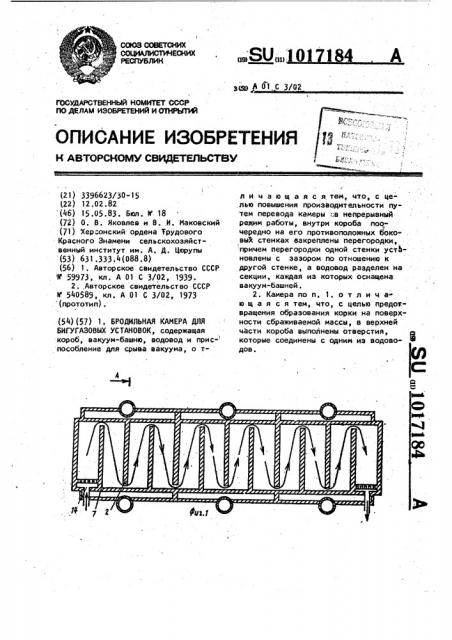

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ

° а „

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21} 3396623/30-15 (22) 12,02. 82 (46) 15 05.83. Бюл. и 18 (72) О. В. Яковлев и В. И. Маковский (71) Херсонский ордена Трудового

Красного Знамени сельскохозяйственный институт им. А. Д. Цюрупы (53) 631.333.4(088.8) (56) 1, Авторское свидетельство СССР 59973, кл, A 01 C 3/02, 1939.

2.,Авторское свидетельство СССР

И 540589, кл. А 01 С 3/02, 1973 . (прототип} . (54) (57) 1. БРОДИЛЬНАЯ КАМЕРА ДЛЯ

БИГУГАЗОВЫХ УСТАНОВОК, содержащая короб, вакуум-башню; водовод и прис- пособление для срыва вакуума, о тl л и ч а ю щ а я с я, тем, что, с целью повышения производительности путем перевода камеры :;в непрерывный режим работы, внутри короба поо; чередно на его противоположных боковых стенках закреплены. перегородки, :причем перегородки одной стенки установлены с зазором по отношению к другой стенке, а водовод разделен на секции, каждая из которых оснащена вакуум-башней.

2. Камера по и, 1. о т л и ч а» ю щ а я с я тем, что, с целью предот.вращения образования корки на поверхности сбраживаемой массы, в верхней части короба выполнены отверстия, которые соединены с одним из водоводов.

1017184

Изобретение относится к сельскохозяйственному машиностроению, а имен но к бродильным камерам для Ьигугазовых установок, и может быть использовано при переработке навоза сельскохозяйственных животных и органических отходов.

Известна бродильная камера бигугазовых установок, выполненная в виде короЬа (1 ).

Однако такая камера не имеет устL ройства для перемешивания сбраживаемых масс,в ней не предусмотрен сбор горючего газа, выделяемого при метано-. вом брожении и она характеризуется низкой производительностью, так как является камерой циклического дейст- вия.

Наиболее близкой к предлагаемой является бродильная камера; содержащая короб, вакуум-башню и приспособление для срыва вакуума $2), Известная бродильная камера также является камерой циклинеского дейст- „ ,вия, период загрузки и разгрузки кото-25 рой требует знвчительных затрат труда и времени, Кроме того, такая конструкция не позволяет предотвращать обра» зование корки на поверхности сбраживаемой массы. ЗО

Цель изобретения-повышение производительности камеры путем перевода ее в непрерывный режим работы и предот» вращение образования корки на поверх ности сЬраживаемой массы, 35

Поставленная цель достигается тем, что в бродильной камере для бигугаэовых установок внутри короба поочеред но на его противоположных боковых . стенках закреплены перегородки, при 40

Ф чем перегородки однои стенки установлены с зазором по отношению к другой стенке, а водовод разделен на секции, каждая иэ которых оснащена вакуум-башней. 45

Кроме того, в верхней части короЬа выполнены отверстия, которые соединены с одним иэ водоводов.

Йа фиг. 1 схематично изображена камера со ; на фиг.2разрез А-А на фиг.

Бродильная камера содержит короб 1 „ внутри которого поочередно на его противоположных боковых стенках закреплены перегородки Й, установленные по отношению к противоположной стенке с зазором 3. Верхняя есть перегородок

2 и стен короба выполнена в виде лотка 4, заполненного водой, в котором установлены съемные крышки 5, с двух сторон снаружи камеры: в верхней и, нижней ее частях расположены два гори зонтальных водовода 6, разделенных стенками:; 7 на секции, которые соединены трубами .8: с вакуум-башнями 9, и с коробом-отверстиями 10..

Вакуум-насос 11 соединен посредством вакуум-провода, оборудованным клапаном 12 для срыва вакуума, с вакуумом-башнями 9 и газовыми подушками 13 короба, загрузка камеры производится через отверстие 14, продольное перемещение сбраживаемой массы осуществляется через вертикальные за. зоры 3 между стенками и перегородками 2.

Бродильная камера работает следующим образом, Йеремешивание сбражизаемой массы и разрушение образующейся корки на ее поверхности производится путем заполнения сбраживаемой массой через трубы 8 вакуум-башен 9 при помощи ва-. куум-насоса 11, Опорожнения вакуумбашен 9, изливаясь через придонные отверстия 10, обеспечивают перемешивание сбраживаемой массы и разруша ют образовавшуюся корку и вовлекает ее в общую массу.

Загрузка бродильной камеры свежей порцией осуществляется через отверстие 14, которая вытесняет перебродившую массу через вертикальные зазоры 3, не перемешиваясь с ней, Перемешивание сЬраживаемой массы осуществляется в трех изолированных друг от друга вакуум-Ьашнях 9, что .розволяет выдвржать необходимый биологический режим брожения по фазам,(начальной, активной и. конечной) .

Наличие в бродильной камере для бигугазовых установок водовода, расположенного в верхней части короба, повышает ее эксплуатационную надежнЬсть путем предупреждения образования корки на поверхности сбраживаемой массы, а для предупреждения аварийной ситуации поочередное снятие крышек, оборудованных гидравлическими затворами, позволяет производить профилактический осмотр и чистку камер, не прерывая технологический процесс.
