Реферат



СОЮЗ C08ETCHHX

РЕСПУБЛИК

3Q9 А61 1 18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ 21.) 3332013/28-13 (22) 05.08.81 (46) 15.05.83. Бюл. и 18 (72) В. И. Арцыбушев и В. И. Кронгауз (71) Центральный ордена Ленина институт усовершенствования врачей (53) 615.472 088.8) .(54)(57) УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ ПЕРЕЛОИОВ ВЕРХНЕЙ ЧЕЛЮСТИ, содержащее, SU„„101 7312!

Ьлемент фиксации, о т л и ч а ю щ е. е с я гем, что, с целью повышения . точности и жесткости фиксации, оно снабжено съемной рукояткой и опорной пластиной с выступами и отверстиями, а .элемент фиксации выполнен в виде изогнутого корпуса, внутри которого расположена пружина с загнутым концом под отверстия опорной пластины.

1017312

Изобретение относится к медицине, а именно к челюстно-лицевой травматологии.

-Известно устройство для лечения переломов, содержащее элементы крепления в виде болта и скобы, причем устройство выполнено в виде подпружиненных .телескопических трубок со съемными наконечниками и хвостови1Î ком, в котором выбраны отверстия под элементы. крепления.

Однако с помощью такого устройства .нельзя осуществлять компрессию, кроме того такое устройство фиксиt

15 руется только в одном положении и при необходимости не может быть перемещено, Известно также устройство для . лечения переломов верхней челюсти, содержащее элементы фиксации (проволока и титановые шурупы), Недостатком такого устройства является то, что однократно зафиксированная челюсть (верхняя} на операционном столе в определенном положении при необходимости не может быть перемещена, подтянута или ослаблена, что требуется при лечении перелома. Кроме того, npvi использовании такого устройства отсутствует компрессионный эффект, который необходим для лечения переломов костей и точность фиксации.

Целью изобретения является повышение точности и жесткости фиксации. З5

Для достижения поставленной цели .в устройстве для лечения переломов верхней челюсти, содержащем элемент фиксации, устройство снабжено съемной рукояткой и опорной пластиной и выступами и отверстиями, а элемент. фиксации .выполнен в виде изогнутого корпуса, внутри которого расположена пружина с загнутым концом под отверстия опорной пластины.

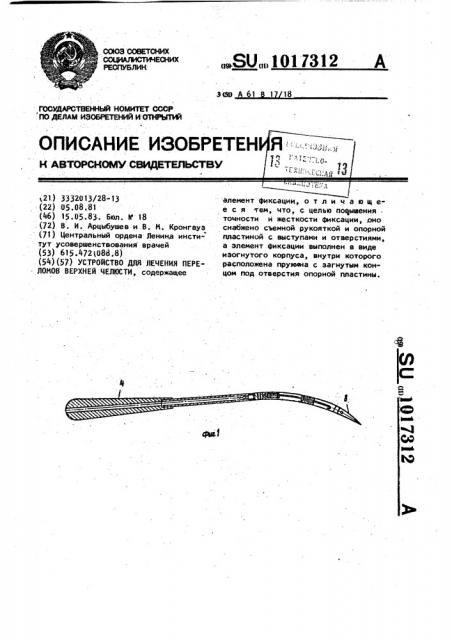

На фиг. 1 изображено устройство для лечения переломов верхней челюсти, общий вид; на фиг. 2 - то же, разрез.

Устройство содержит элемент фиксации выполненный в виде изогнутого корйуса 1, внутри которого расположена пружина 2 с загнутым концом 3, съемную рукоятку 4 и опорную пластину 5 с выступами 6 и отаерстиями 7.

Устройство работает следующим образом.

После проведения разрезов в надбровных областях, нанесения отверстий в лобной кости и вворачивания в них шурупов, устройство вводится в рану под.скуловую дугу и мягкие ткани в полость рта, В полости рта отворачивают съемный направитель 8 и фиксируют конец 3 пружины 2 к опорной пластине, установленной на зубах, Отворачивают рукоятку 4. Аналогичные действия проводят с противоположной стороны, После установки устройства в правильное положение подтягиванием за проволочные лигатуры 9 одновременно с обеик сторон фиксируют их к шурупам (не показаны) ..Ранй в надбровной области послойно ушивают наглухо.

Использование устройства позволяет повы ить точность и жесткость фиксации отломков, а также сократить времй пребывания больного на 20 дней, Редактор С. Тимохина
