Устройство для тренировки борцов

Устройство для тренировки борцов

Иллюстрации

Показать все

Реферат



. 1. УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ БОРЦОВ со;держащёе связанный посреяством гибкого элемента с ;(хюрой махюкёя, выполненный полым из эластичного матерВЕвла и размешенную в нем жидкую среду для создания веса, отлич ающееся тем, что. с целью повышения эффективности тренировки путем имнташш реальных де ствий 6qpiia, сжр имеет арматуру, включающую связанные между собой гибким элементом плечевой и тазобедренной жесткие пояса с охватывающими их ai fopтизируюшими юбками и верт19кадьные емкости .для размещения жидкой среды, расположенные между плечевым поясом и юбкой, при этом манекен подвешен на опоре. 2, Устройстгёо по п. 1отлича1ощ е е с я тем, что манекен подвешен ц& опоре посредством тросо-блочной системы, трос которой связан с затылочной частью манекена, и фиксатора, выполненноич) в виде вертикальней с грузом и крюком .для за1хепления головы манекена. СО ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ ,РЕСПУБЛИК

А 63 Ь 69/00

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCHOMV СВИДЕТЕЛЬСТВУ

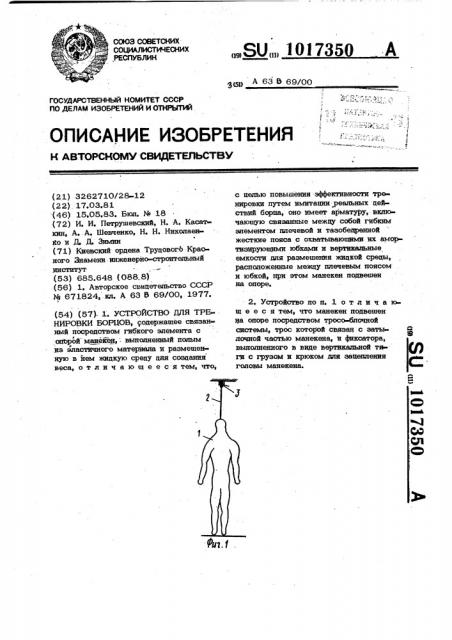

Фи2. 1 (21) 3262710/28-12 (22) . 17.03.81 (46) 15.05.83. Бюп. М 18 (72) И. И. Петрушевский, Н. А. Касаев» кин, А..А. Шевченко, Н. Н. Николаен ко и Д. Д. Зимин (71) Киевский ордена ТруцовогЬ Краоного Знамени инженерно-строительный институт (53) 685.648 (088..8) (56) 1. Авторское свидетельство СССР

Ж 67 1824> кл. А 63 6 69100а 1977. (54) (57)- 1. УСЧ.РОЙСТВО ЙЛЯ ТРЕНИРОВКИ BOPUOB, содержащее связанный посредством гибкого элемента с ,опорой манекен,: выполненный полым из эластичного материала и размещенную в нем жидкую срецу цля созцання веса, о т л и ч а ю щ е е с я тем, что, „„SU„„10173So А с цепью повышения эффективности тре нировки путем имитапии реальных цействий борца, оно имеет арматуру, включающую связанные межцу собой гибким элементом плечевой и тазобедренной жесткие пояса с охватывающими их амортизирующими юбками и вертикальные емкости дпя размещения жицкой среды, расположенные межцу плечевым поясом и юбкой, при этом манекен псщвешен на опоре»

2. Устройство по и. 1 о т и и ч а н щ е е с я тем, что манекен подвешен на опоре посредством тросо-блочной системы, трос которой связан с заты» почкой частью манекена, и фиксатора, выполненного в виде вертикальной тяги с грузом и крюком цпя зацепления головы манекена.

017350 2

1 1

Изобретение относится к спорту, конкретно, к тренировочным устройствам, цля борцов классической борьбы, вольной, дзю-qo, самбо и каратэ, а также может быть использовано цля цругих единоборств.

Известно устройство дпя тренировки борцов, содержащее связанный пос-, редством гибкого элемента с опорой манекен, выполненный полым из эла стичного материала и размещенную в нем жидкую среду цля создания веса 511.

Нецостатком этого устройства является то, что оно не дает возможности отрабатывать броски с последующим выполнением полноценного прижатия противника к ковру и удержания его . в заключительном положении броска. Это объясняется тем, что имеющиеся манекены либо прикреплены к опоре, л!ибо свобоцны, но непригоцны дпя от» работки бросков. Эта непригодность опредепяется отсутствием у манекена гибкости, присущей телу человека, в результате чего характер и динамика бросков цалеко не соответствует требованиям борьбы, жесткостью манекена, что не позволяет цо конца правильно выполнять броски с цожимом противни» ка, а иногда и причиняет травмы обучающемуся отсутствием возможности изменять вес манекена, что при наличии различных весовых категорий борцов также существенно для цинамики бросков.

Целью изобретения является повышение эффективности. тренировки путем имитации реальных цействий борца.

Поставленная цель достигается тем, что устройство для тренировки борцов, содержащее связанный посредством гибкого элемента с опорой манекен, выполненный полым из эластичного материала, и размещенную в нем жидкую среду цля создания веса, имеет также арматуру, включающую связанные меж ду собой гибким элементом плечевой и тазобедренный жесткие пояса с ох» ватываюшими их амортизирующими юб ками и вертикальные емкости дпя размещения жидкой среды, расположенные. между плечевым поясом и юбкой, при этом манекен подвешен на опоре.

Манекен поцвешен на опоре посредством тросо-блочной системы, трос которой связан с затылочной частью. манекена и фиксатора выполненного в виде вертикальной тяги с грузом и

1О l5

55 крюком цля зацепления головы манекена.

На фиг. 1 прецставпен манекен с подвеской, общий виц; на фиг, 2 - то же вид сбоку; на фиг. 3 - увеличенная груцная часть манекена:, на фиг. 4то же, виц сбоку; на фиг. 5 - формирующая арматура манекена; на фиг. 6формирующая арматура ноги манекена; на фиг. 7 - аксонометрическое изображение устройства: на фиг. 8 - узел Х на фиг. 4; на фиг. 9 - поперечное сечение по грудной клетке манекена; на фиг. 10 - узел и на фиг. 7.

Устройство цля тренировки борцов содержит оболочку манекена 1, связанную посредством гибкого элемента в ви,де троса 2 с опорой. Трос 2 переж нут через подвесной и опорный блоки 3 и 4 и закреплен на голове манекена 1.

Фиксатор манекена выполнен в виде вертикальной тяги 5 с грузом 6 и крюком 7 для зацепления головы манекена.

Крюк 7 входит в зацепление с крышкой 8 наливного отверстия 9 посредством скобы (не показан), к которой закреплен второй конец троса 2 (фиг. 1 - 4).

Манекен 1 выполнен полым из эластичного материала и имеет размещенную в нем жидкую среду цля создания веса.

Устройство имеет арматуру, включающую швейную трубу 10 с теменно-затылочной частью и связанные между собой гибким элементом плечевой 11 и тазобецренный 12 жесткие пояса.

К плечевому поясу 11 прикреплена с зазором амортизирующая юбка. 13 охватывающая и удерживающая его в середине туловища манекена. На .плечевом поясе 11 с помощью эластичных жгутов 14 прикреплены армируюпще трубы рук 15, выполненные также из эластичного материала. На концах трубы 15 имеют прилив в вице кисти (кулака).

Грудная часть 16 армирующей тру-, бы является продолжением швейной трубы 10. Она закреплена т.е. входит в канал тазобедренного пояса 12 имеющего амортизирующую юбку 17.

Между плечевым и тазобедренными

11 и 12 поясами закреплены три эластичные емкости (мешки) из водонепроницаемого материала - правый 18, средний 19 и левый 20 (фиг. 3 - 5) с патрубками 21 23. Патрубки 21 23 входят своими горловинами через циск 24 в общую горловину под теменно-заты350 4 может бросать освобожценный манекен 1:

При этом трос 2 протягивается через Высвобожценные емкости при снижении

1$ веса манекена заполняются воздухом.

Для наполнения воцой и -воздухом служат патрубки 21 - 23 емкостей, вхо дящие своими горцовинами через диск 24 в общую горловину - под теменно-заур тылочной частью головы; нмеющвй наливное отверстие 9. Горловины патрубI ков герметически закрываются фышкамн (не показано).

Высота подвески манекена регул 5 руется путем изменения высоты закрепления крюка 7 с грузом 6 (либо высо» той уцержания тренером гибкой тяги 2)..

Сборка осуществляется путем сложения арматурной части манекена в кпа-. пан его с ноапвдующей втриканизацией этого отверстия, . Сборка и разборка готового манекена осуществляется путем отсоединения груцной трубы 16 от тазобедренного пояса 12 при выпущенной жидкости цутем извлечения ее нижнего конца из канала опоры. Зго цепается без вскры тия манекена. Наполнение воцой осуществляется через. наливное отверстие.

3 10-17. лочиой частью головы. Горловины пат»

° рубков герметически закрываются крышками.

К таэобецренному поясу 12 эластичным жгутом 25 прикреплена арматура ноги в виде трубы 26 с приливомстопой.

В местах суставов на трубах конеч ностей имеются вырезы {фиг. 5 и 6) для повышения оцностороннней гибкости 10 в данных точках.

Устройство работает следующим образом.

С помощью тренера. Тренер натягивает трос 2, кот орый удерживает манекен 1 в вертикальном положении. Борец выполняет бросок. При прижатии манекена 1 туловищем к ковру он амортизирует его давление - жидкость сжимает емкости 18 - 20 аморгижруюшие юбки 13 и 17 прогибаются и оболочка манекене раЮягивается.

Если борец воздействует на ноги манекена, то тренер либо процоажает удерживать трос 2 (когца прием отрабатывается в стойке), либо опускает его и укладывает манекен на ковер (при отработке приемов в партере). После броска ипи работы манекен 1 возвращается в исходное положение путем воздействия на гибкую тягу.

Без помощи тренера. Борец может работать самостоятельно. Иля этого

° он фиксирует манекен 1 в подвешенном состоянии - подводит крюк 7 с грузом 6, под скобу - прилив крышки 8 нвливного отверстия 9. Манекен 1 нахоцится во взвешенном состоянии, поскольку тяга 5 подвешена к. опорному блоку 3, а крюк 7 находится в зацеплении со скобой. Дпя выполнения броска борец оерывает манекен от лола, несколько под. нимая его вверх. Так как груз 6 крю ка 7 постоянно устремлен вниз в силу гравитации, крюк 7 выходит иэ зацепления со скобой-приливом крышки 8 и освобожцается дт подвеса, Борец баокн 3 и 4, освобождая .хоц манеке на при броске. После броска манекен 1 возвращается в стойку так же, как уже было указано.

При транспортировке вода. из манекв на выпускается, для чего вывинчивает- . ся крышка 8 иэ наливного отверстия 9.

При необходимости изменитй вес манекена высвобожцается или наоборот наполняется водой попность ю или частично оцна, цве или три емкости 18 - 20.

Предложенное устройство с перемен ной массой манекена дает возмо борцу отрабатывать броски с последующим выполнением полноценного HpH)K9 тия противника н ковру и удержания а;о в ом поцожении броскае

1017350

f017350

20 г
