КОНТЕЙНЕР ДЛЯ НАВАЛОЧНЫХ И СЫПУЧИХ ГРУЗОВ, содержащий прямоугольный каркас с корпусом, имею/Z щим боковые и торцовые стенки и дугообразные створки днища, снабженные тростягами , отличающийся тем, что, с целью повышения долговечности и надежности работы , а также обеспечения возможности выдвигания створок без увеличения габаритов контейнера, боковые стенки в нижней части вместе со створками образуют одну дугу окружности, контур которой повторяют торцовые стенки, при этом боковые, торцовые стенки и дугообразные створки в местах соединения друг с другом снабжены уголками усиления, а створки в месте стыка с боковыми стенками - упорными уголками и кольцами для раздвигания створок. (Л Л О) о со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК з ц В 65 D 6/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3342436/28-13 (22) 18.09.81 (46) 15.05.83. Бюл. № !8 (72) Н. И. Харышак, М. Е. Калин, и В. В. Задорожный (71) Ивано-Франковский проектно-конструкторский технологический институт (53) 621.869.88 (088.8) (56) 1. Патент США № 3414312, кл. 294 — 71, 1968.

2. Авторское свидетельство СССР № 654524, кл. В 65 D 6/00, 1977. (54) (57) КОНТЕЙНЕР ДЛЯ НАВАЛОЧНЫХ И СЫПУЧИХ ГРУЗОВ, содержащий прямоугольный каркас с корпусом, имеюÄÄSUÄÄ 1017603 A щим боковые и торцовые стенки и дугообразные створки днища, снабженные тростягами, отличающийся тем, что, с целью повышения долговечности и надежности работы, а также обеспечения возможности выдвигания створок без увеличения габаритов контейнера, боковые стенки в нижней части вместе со створками образуют одну дугу окружности, контур которой повторяют торцовые стенки, при этом боковые, торцовые стенки и дугообразные створки в местах соединения друг с другом снабжены уголками усиления, а створки в месте стыка с боковыми стенками — упорными уголками и кольцами для раздвигания створок.

1017603

Изобретение относится к упаковочным средствам, применяемым для упаковки, складирования, хранения и транспортировки навалочных и сыпучих грузов (извести, цемента, песка, гипса, мраморной крошки, торфа, древесного и каменного угля, минеральных удобрений и. др.), и может быть использовано в сельском хозяйстве для зерна, а также в лесной и деревообрабатывающей промышленности для упаковки хвойной ланки, хвойной витаминной муки, древесной пыли, древесной щепы, опилок и стружки.

Известен контейнер для навалочных и сыпучих грузов, содержащий металлический корпус, две дугообразные раздвижные створки днища, каркас формы параллелепипеда и механизм раздвигания створок (1).

Однако этот контейнер имеет ряд существенных недостатков, а именно: очень низкое использование габаритности каркаса емкостью корпуса контейнера, громоздкость механизма раздвигания створок днища, сложность его в изготовлении и эксплуатации, так как для раздвигания створок днища необходимо подключение машины с компрессором или гидравлической системой.

Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является контейнер для навалочных и сыпучих грузов, содержащий прямоугольный каркас с корпусом, имеющим боковые торцовые стенки и дугообразные створки днища, снабженные трос-тягами (2j.

Известный контейнер имеет невысокую надежность работы, поскольку вся масса груза ложится на подвижные створки, незакрепленные по периметру и увеличивает прилагаемые усилия для выдвигания створок, и кроме того, при выдвигании створок, габариты его увеличиваются, что неблагоприятно сказывается на его работе в стесненных условиях.

Цель изобретения — повышение долговечности и надежности работы, а также обеспечение возможности выдвигания створок без увеличения габаритов контейнера.

Поставленная цель достигается тем, что в контейнере, содержащем прямоугольный каркас с корпусом, имеющем боковые, торцовые стенки и дугообразные створки днища, снабженные трос-тягами, боковые стенки в нижней части вместе со створками образуют одну дугу окружности, контур которой повторяют торцовые стенки, при этом боковые, торцовые стенки и дугообразные створки в местах соединения друт с другом снабжены уголками усиления, а створки в месте стыка с боковыми стенками — упорными уголками и кольцами для раздвигания створок.

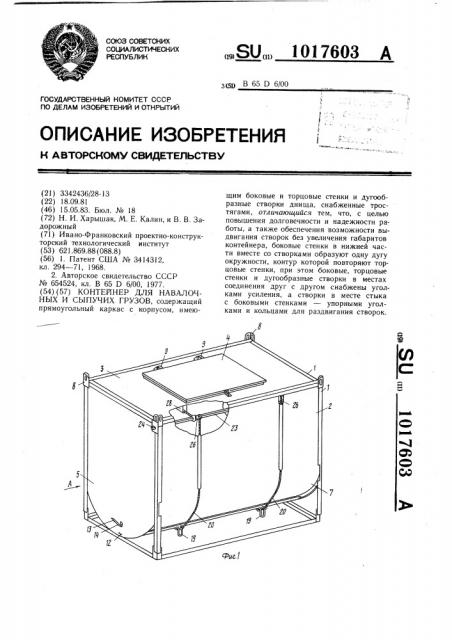

На фиг. 1 показан контейнер, общий вид в аксонометрии, на фиг. 2 — вид А на

55 фиг. 1; на фиг. 3 — вид Б на фиг. 2; на фиг. 4 — разрез  — В на фиг. 3; на фиг. 5— разрез à — Г на фиг. 3; на фиг. 6 — разрез D — D на фиг. 3; на фиг. 7 — вид Е на фиг. 3; на фиг. 8 — вид Ж на фиг. 3.

Контейнер состоит из каркаса и корпуса 2, включающего верх 3 с крышкой 4, торцовые стенки 5, дугообразные створки 6 и боковые стенки 7. Последние вместе с дугообразными створками образуют одну дугу окружности. Каркас 1 по углам верхней части снабжен фитингами 8, которые предназначены для подъема контейнера крюками подъемного механизма (не показано) и фиксации верхнего контейнера при ярусном складировании. Крышка 4 соединена с верхом 3 шарнирами 9. Торцовые стенки 5 в нижней части повторяют контур дуги створок и боковых стенок и снабжены с внутренней стороны уголками 10 скольжения, которые имеют по середине дуги полукруга вырезы 11 для выпадания попавшего на уголки 10 груза и сквозные отверстия 12 для стержней 13 стержневого замка 14, расположенного на наружной стороне и предназначенного для фиксации дугообразных створок б в соединенном положении. Створки 6, выполненные с поперечной кривизной радиусом равным радиусу торцовых стенок 5 и снабжены по наружной стороне дуги скользящими уголками 15 с отверстиями 16, которые при соединении створок 6 совпадают с отверстиями 12. На продольных соединяющихся сторонах створок 6 установлены продольные уголки 17, а на противоположных сторонах — уголки 18, упора, к которым прикреплены кольца 19 раздвигания створок 6 при помощи подъемного механизма и трос-тяги 20 для механизации раздвигания створок 6 вручную. Во избежание полного выдвигания створок 6 из уголков 10 створки 6 упираются уголками 17 в упоры 21, которые укреплены на уголках 10 в месте соединения створок 6 с боковыми стенками 7. Нижние концы боковых стенок 7 загнуты внутрь корпуса 2 радиусом полукруга торцовых стенок 5 и они с внутренней стороны снабжены несущими уголками 22. В верхнем продольном углу корпуса 2 размещена продольная ось 23, имеющая четырехгранный хвостовик 24, относящийся к механизации раздвигания створок 6 при отсутствии подъемного механизма. Продольная ось 23 защищена от груза щитком 25, укрепленным к верху 3, боковой стенке 7 и торцовым стенкам 5, причем на ней насажены ролики 26, на которые при повороте оси 23 наматываются закрепленные к ним трос-тяги 20, подтягивая вверх и разъединяя створки 6. Диагонально оси 23 расположенная створка б подтягивается трос-тягами 20, протянутыми через блочки 27, расположенные в верхнем продольном углу, (без оси) и через Ц101?603

ЕиРА

15 75

Фиг.Я образные лотки 28, укрепленные на нижней стороне верха 3.

Использование контейнера заключается в следующем.

Перед загрузкой контейнера соединяют створки 6 и фиксируют их стержневыми замками 14, открывают крышку 4, загружают контейнер грузом, закрывают крышку 4 и отправляют контейнер по назначению.

После установки контейнера на место выгрузки из него груза открывают стержневые замки 14 и зацепив крюками подъемного механизма за кольца 19 поднимают створки 6 вверх до соприкосновения уголков 17 с упорами 21 После освобождения контейнера от груза его возвращают на повторное использование, при этом створки 6 самоустанавливаются в исходное положение. В дальнейшем цикл повторяется.

При необ ходи мости раз груз ки ко нтей нера в отсутствие подъемного механизма открывают стержневые замки 14 и рукояткой (не показано) с четырехгранным отверстием под хвостовик 24 поворачивают ось 23 против часовой стрелки, наматывая тростяги 20 на ролики 26, поднимают створки 6 вверх, освобождая проход грузу. После освобождения контейнера от груза рукоятку поворачивают по часовой стрелке до соприкосновения створок 6 уголками 17 усиления.

Погрузку контейнеров на подвижной транспорт и выгрузку из него контейнеров производят подъемными механизмами за фитинги 8.

Предлагаемый контейнер долговечен и надежен в работе, обеспечивает возможность выдвигания створок без увеличения габаритов, кроме того, прост в изготовлении, обеспечивает возможность производить выгрузку груза в полевых условиях без дополнительных машин и механизмов.

1017б03! й

Фиг. б

15 !

76

Фиг. 7 ц ЩЯПЯ Заказ 3460/22 Тираж 949 Подписное
