Устройство для опреснения соленой воды
Иллюстрации
Реферат
1. УСТРОЙСТВО ДЛЯ ОПРЕСНЕНИЯ СОЛЕНОЙ вода, содержащее средства подачи потока воздуха, размещенные в одном корпусе оросительную ка меру с форсунками, камеру солнечного нагрева соленой воды и паровоздушной смеси со светопрозрачным покрытием и поверхностный конденсатор, отличающееся тем, что, с целью интенсификации процесса за счет повышения скорости потока воздуха, кс1мера солнечного нагрева соленой всэды размкцена над оросительной камерой. 2. Устройство по п. 1, о т л и ча ющ е ее я тем, что, с целью повышения скГорости испарения воды, орр .сительная камера снабжена пластинчатой насадкой нз полимерного материа-. ла, а конденсатор снабжен диффузором, установленным в его верхней части. а: 00
СОЮЗ СОВЕТСНИХ- ,. СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
3(5Р С 02 Г 1/14
ОПИСАНИЕ ИЗОБРЕТЕНИ
Н ABTOPGKOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОНИТЕТ OCCP
ПО ДЕЛАМ.ИЭОБРЕТЕНИЙ И OTHPblTHA (21) 2938599/23-26 (22) 07.05.80 (46). 15.05.83. Бюл. В 18 (72) Ф.Ф.Корсаков (7l) Павлодарский индустриальный институт (53) 628.165.048(088.8) (56) Патент США 9 3232846, кл. 202185, 1966.
2. Патент CIIIA 9 3334026, кл. 20310, 1967.
3. Патент Cttlh 9 3257291, кл. 202234, 1966. (54) (57) l, УС 1 РОЙСТВО ДЛЯ ОПРЕСНЕНИЯ СОЛЕНОЙ ВОДЦ, содержащее средства подачи потока воздуха., размещен„.SU„„.1017680, A йые в одном корпусе оросительную ка меру с форсунками, камеру солнечного нагрева соленой воды и паровоздущной смеси со светопрозрачным покрытием и поверхностный конденсатор, о т л ич а ю щ е е с я тем, что, с целью интенсификации процесса за счет повышения скорости потока воздуха, камера солнечного нагрева соленой воды размещена над оросительной камерой.
2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что, с целью повышения скорости испарения воды, оросительная камера снабжена пластинча-! той насадкой из полимерного материа-. ла, а конденсатор снабжен диффузором,i установленным в его верхней части.
1017680
Изобретение относится к устройствам для опреснения соленой воды с использованием для нагрева солнечной энергии, Известно устройство для опреснения соленой воды, которое содержит солнечный водонагреватель, насосы и трубопроводы для подачи и удаления соленой воды, герметичные и теплоизолированные испарительную камеру и вертикальную колонну, расположенную над ней, воздушный герметичный конденсатор, установленный в верхней части колонны, и емкость для пресной воды, связанную с конденсатором (1).
В этом устройстве сложно осущест- 15 вить герметизацию и создать глубокий вакуум, требуемый по технологии.
Известно устройство для опреснения соленой воды, содержащее совмещенные солнечный нагреватель и испаритель- 20 ную камеру со.светопрозрачным покрытием и разбрыэгивателем соленой воды, охлаждаемый водой конденсатор испарившегося .пара, связанный с испарительной камерой, и воздуходувку для 25 принудительного движения воздуха (2f.
Данная установка имеет низкую производительность, так как в ней не
I предусмотрен длительный контакт воды и воздуха.
Известно также устройство для опреснения соленой воды, содержащее средства подачи потока воздуха, размещенные в одном корпусе оросительную камеру с форсунками, камеру солнечного нагрева соленой воды и наровоздушной смеси со светопрозрачным покрытием и поверхностный конденсатор. В этом устройстве используют в испарителе разность температур„про-40 гретой и холодной соленой воды в водоеме и увеличивают поверхность контакта воды с воздухом посредством волокнистых или пористых материалов.
Однако, такие материалы, хотя имеют 45 и большую поверхность, но они обладают оплошностью заполнения их водой, что приведет к резкому снижению по верхности контакта воды с воздухом при испарении. 50
Цель изобретения — интенсификация процесса эа счет повышения скорости потока воздуха, повышение скорости испарения воды. . Поставленная цель достигается тем,55 что в устройстве для опреснения соленой воды, содержащем средства подачи поток а воздуха, размещенные в одном корпусе орбсительную камеру с форсунками, камеру нагрева соленой воды и паровоздушной смеси со светопроэрачным покрытием и поверхностный конденсатор, .камера солнечного нагрева соленой воды размещена над оросительной камерой.
При этом, оросительная камера ,снабжена пластинчатой насадкой из полимерного материала, а конденсатор снабжен диффуэором, установленным в его верхней части.

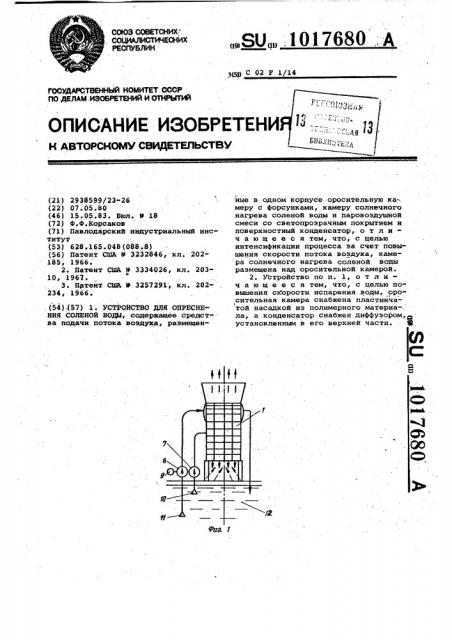

На фиг. 1 изображено устройство для опреснения, общий. вид на фиг.2 то же, вид сбоку, разрез.
Устройство для опреснения соленой воды содержнт оросительную камеру 1 с форсунками 2, камеру 3 нагрева соленой воды и паровоздушной смеси со светопроэрачным покрытием 4, поверхностный трубчатый конденсатор 5, сборник б пресной воды, насосы 7 и 8 с приводом 9 и водозаборами 10 из поверхностного слоя 11 н придонного слоя водоема 12 соленой воды. В нижней части оросительной камеры размещена пластинчатая насадка 13 иэ полимерного материала, над конденсатором размещен диффузор 14.
При работе устройства, соленая вода подается насосом 7 в форсунки 2,. разбрыэгивается в потоке воздуха, который поступает в камеру 1 снизу. Вода стекает тонкими пленками, по пластинчатой насадке — плоским листом, благодаря чему значительно увеличивается поверхность испаряемой воды.
Движущийся вверх воздух на всем пути по камере 3 прогревается эа счет солнечного излучения, насыщается парами воды и поступает в поверхностный конденсатор 5, по трубам которого проходит холодная вода, подаваемая насосом 8 через водозабор 10 иэ придонного слоя водоема 12.В конденсаторе пары воды конденсируются,и конденсат стекает в сборник 6.Освобожденный от влаги воздух выходит через диф фузор 14.
Естественная тяга наружного воз.духа через устройство создается эа счет снижения плотности воздуха при подогреве в камере 3 созданием. вакуума в конденсаторе 5, выхлопом воздуха в атмосферу через диффузор. Повышение скорости воздуха обеспечива- . ет интенсификацию процесса испарения воды.
