Способ остановки компрессорной станции эрлифта

Способ остановки компрессорной станции эрлифта

Иллюстрации

Показать все

Реферат



СПОСОБ ОСТАНОВКИ КОМПРЕССОРНОЙ СТАНЦИИ ЭРЛИФТА, перекачивающего жидкости с твердыми включениями, путем уменьшения давления в коллекторе станции отключением сначала группы компрессоров, кроме одного из них, а затем отключением и последнего компрессора , отличающийся тем, что, с целью повышения надежности работы, после отключения группы компрессоров производят периодические включения этой группы до достижения в коллекторе рабочего расхода и осуществляют эти включения до прекращения эрлифтом подачи твердых включений.

. СОКИ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„A

Я

ГОСУДАРСТВЕННЫЙ НОМИ П=Т СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕ

Н ANTOPCNONIV CINICCTEONCTBV (21) 3347528/25-06 (22) 12. 10.81 (46) 15. 05. 83. Бюл. 9 18 (72) В. И. Груба, Н. Г, Логвинов, М. Н. Мачура и В.Н. Деканенко (71) Донецкий ордена, Трудового

Красного Знамени политехйический .институт (53) 621.671.(088.8) (54) (57) СПОСОБ ОСТАНОВКИ КОМПРЕССОРНОй CTAH ÄÈ ЭРЛИФТА, перекачивающего жидкости с твердыми включениями,.путем уменьшения давления в коллекторе станции отключением сначала группы компрессоров, кроме одного иэ них, а затем отключением и последнего компрессора, о т л и ч.а ю шийся тем, что, с целью повышения надежности работы, после отключения груп-. пы компрессоров производят периодические включения этой группы до достижения в коллекторе рабочего рас-. хода и осуществляют эти включения до прекращения эрлифтом подачи твердых включений. е (56) 1. Патент COLA М 3849027, кл. 417 — 223, опублик.

1974.

2, Заявка Японии Р 49-19732, кл. 52 В 241, опублик. 1974.

Операиии

1017826

Тираж 665 Подписное

BHHHIIH Заказ 3504/33

Филиал ППП "Патент", r.Óæãîðoä,óë.Ïðîåêòíàÿ,4

Изобретение относится к насосокомпрессоростроению, в частности к способам автоматического управления компрессорными станциями эрлифта и может быть использовано в промышленности и строительстве. 5

Известен способ остановки компрессорной станции путем открытия противопомпажных клапанов, закрытия дроссельных заслонок и задвижек нагнетания компрессоров и отключения 1О электродвигателей турбокомпрессоров от сети 513.

Недостатком извЕстного способа является невозможность плавной остановки .компрессорной станции. 15

Наиболее близким к изобретению является способ остановки компрессорной станции эрлифта, перекачивающего жидкости с твердыми включениями, путем уменьшения давления в коллекторе станции отключением сначала группы компрессоров, кроме одного из них, а затем отключением и последнего компрессора Г2 3.

Недостатком известного способа является низкая надежность работы из-за возможности засорения эрлифта и трудности последующего запуска.

Цель изобретения — повышение надежности работы.

Поставленная цель достигается тем, ЗО что согласно способу остановки компрессорной станции эрлифта, перекачивающего жидкости с твердыми включениями, путем уменьшения давления в коллекторе станции отключением сначала 35 группы компрессоров, кроме одного из . них, а затем отключением и последнего компрессора, после отключения группы компрессоров производят периодические включения этой группы до достижения в40 коллекторе рабочего расхода и осуществляют эти включения до прекращения эрлифтом подачи твердых включений.

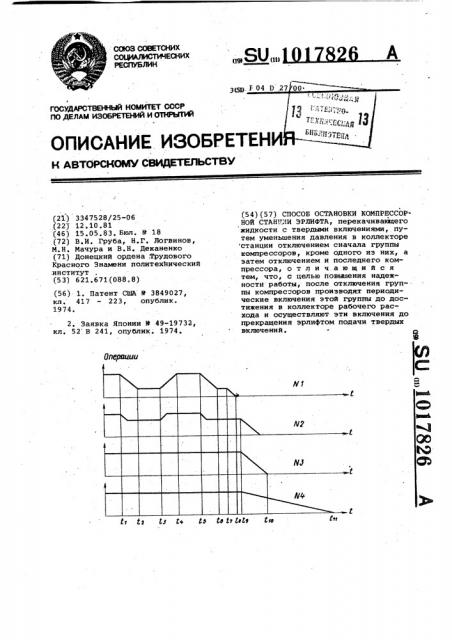

На чертеже приведена циклограмма, поясняющая предлагаемый способ .остановки компрессорной станции .эрлифта..

Способ реализуется следующим образом.

В начале остановки (до моментаС„) в зависимости от режима работы эрлйфта (относительно погружения, расхода воздуха через смеситель эрлифта) вычисляют величину, до которой необходимо уменьшить расход воздуха компрессорной станции, чтобы перевести эрлифт на работу в режим,характеризующийся колебаниями цодачи эрлифта, не снижая скорости движения гидросмеси в приемном трубопроводе эрлифта ниже транспортной. На циклограмме показано в качестве примера, что на эрлифт до остановки работало четыре компрессора. В течение интервала времени t<-t путем разгрузки и регу2 лирования части компрессоров (иа .циклограмме показано, что на первом из них открывают противопомпажный клапан и закрывают дроссельную заслонку, а на втором — прикрывают дроссельную заслонку) устанавливают рассчитанное значение расхода сжатого воздуха. После прекращения выдачи эрлифтом твердых включений (момент времени t3 )., переводят станцию на работу в йрежний режим (интервал

С -t< ), загружая первый компрессор и открывая дроссельную заслонку на втором агрегате. Такое чередование режимов работы эрлифта производят до прекращения выдачи твердых включений эрлифтом при,изменении режима работы. На циклограмме показано (интервал t -С ), что еще раз уменьшают расход сжатого воздуха первым и вторым компрессорами, после чего убедившись, что эрлифт не выдает твердые включения (интервал С<-С-, ), выключают разгруженный первый компрессор (интервал t>-t 8), закрывая задвижку на линии нагнетания и отключая электродвигатель компрессора, и одновременно (интервал С -С9 ) уменьшают величину давления в коллекторе станции до надежной остановки эрлифта,например, путем выброса сжатого воздуха из общего коллектора станции.Затем все компрессоры кроме одного

j(tea циклограмме - второй и третий ) . выключают (интервал t. 9" С10) а послед ним (четвертым ) постейенйо, чтобы скорость зйполнения воздухопровода пульпой на превысила значения, при котором вместе с пульпой поднимаются твердые включения, уменьшают давление сжатого воздуха в коллекторе станции, закрывая дроссельную заслонку и открывая противопомпажный клапан до нуля, после чего компрессор выключают (интервал t>-t ), на этом остановка компрессорной станции эрлифта заканчивается.

Таким образом, уменьшение вначале остановки расхода сжатого воздуха компрессорной станции переводит эрлифт в режим, способствующий увеличению зоны захвата твердых включений всасывающим устройством эрлифта, предотвращая его закупорку ripH остановке и обеспечивая надежный последующий запуск, что существенно повышает надежность работы.
