Реферат



7 А

СОНИ СОВЕТСНИХ

РЕСПУБЛИК

09) (10

arm. F .04 0 29/08. F 04 0 7 0

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н втоеСКоюу Сридяткльству

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАН ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3330294/25-06 (22) 05. 08..81 (46) 15.05.83. Бюл. У 18 (72) Е,П. Жарницкий, Б.Г, Зандман, В.A. Новйков и В.В. Кириллов (71) Всесоюзный научно-исследовательский и проектно-изыскательский институт по проблемам добычи, транспорта и переработки минерального сырья в.проюаааленности строительных материалов (53) 621.671(088 ° 8) (56) 1.Авторское свидетельство СССР 9, 868128, кл. F. 04 0 29/04, 1980, 2. листовский Л.С., Смойловская Л.А. Лопастные насосы для абразивных гидросмесей. М °, "Машиностроение", 1978, с. 203, фиг. 92. (54)(5.3) ЦЕНТРОБЕЖНЫЙ НАСОС ДЛЯ ПЕРЕ

КАЧИВАНИЯ ЙИМОВ, преимущественно меловых, глиняных или цементнЫх, содержащий 1орпус с-:-задней крыакой и напорным патрубком, расположенное в корпусе рабочее колесо, снабженное динамическим уплотнением, выполненным в виде импеллера, расположенного на тыльной стороне несущего диска рабочего колеса, и размещенное в задней крышке лабириитное уплотнение, о т ч л и ч а ю шийся тем, что, с целью повышвния надежности работы путем предотвращения разжижения перекачиваевих шламов водой, насос дополнительно содержит открытую емкость, сообщенную с лабиринтным уплотнением и имеющую размещенные в ней датчики уровня, а патрубок снабжен трубопро- Я водом подачи в емкости шлама с регулирующим каналом, соединенным с датчиками уровня.

1017827

Составитель В. Савин

Техред М.Коштура Корректор A. Тяско и

Заказ 3504/33 Тираж 665 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Редактор.Н. Воловик

Ужгород, ул. Проектная, 4

Филиал ППП "Патент", r.

Изобретение относится к насосостроению, а именно к центробежным насосам для перекачивания шламов.

Известен центробежный насос для перекачивания неоднородных сред, со- держащий корпус с задней крышкой и напорным патрубком, расположенное в корпусе рабочее колесо, снабженное динамическим уплотнением, выполнен ным в виде импеллера, расположенного на тыльной стороне несущего диска 10 рабочего колеса f1 7.

Недостатками этого насоса являются невысокая надежность и гидравлические потери °

Наиболее близким к предлагаемому изобретению является центробежный насос для перекачивания шламов, преимущественно. меловых, глинистых или цементных, содержащий корпус с задней крышкой и напорным патрубком, расположенное в корпусе рабочее колеса, снабженное динамическим уплотнением, выполненным в виде импеллера, расположенного на тыльной стороне несущего диска рабочего колеса, и размещенное в задней крышке лабиринтное уплотнение (2 ).

Недостатком известного насоса является то, что через лабиритное уплот- нение в насос попадает вода, раэжижающая перекачиваемые шлаьы, что ЗО снижает надежность его работы; 1

Цель изобретения — повышение надежности работы насоса путем предотвращения разжижения перекачиваемых шламов,водой. 35

Поставленная цель достигается тем, что центробежный насос для перекачивания шламов, содеражщий корпус с задней крышкой и напорным патрубком, расположенное в корпусе рабочее коле-40 . со, снабженное динамическим уплотнением, выполненным в виде импеллера, расположенного на тыльной стороне несущего диска рабочего колеса, и размещенное в задней крышке лабиринтное 45 уплотнение, снабжен открытой емкостью, сообщенной с лабиринтным уплотнением и имеющей размещенные в ней датчики уровня, а патрубок снабжен трубопроводом подачи в емкость шлама с регулирукщим клапаном, соединенным с дат-50 чиками уровня.

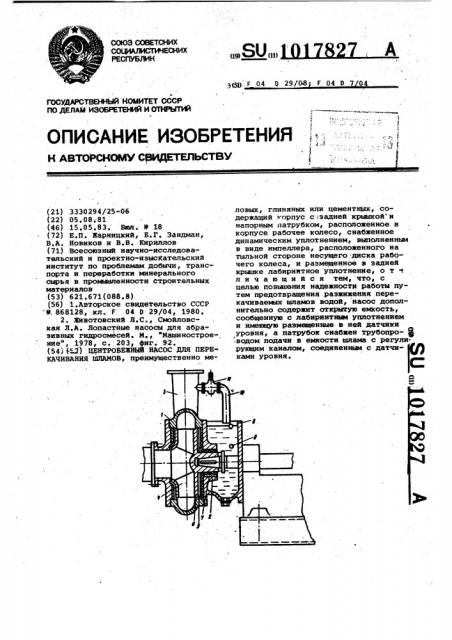

На чертеже изображен предлагаемый

1 центробежный насос для перекачивания шламов, продольный разрез.

Центробежный насос для перекачивания шламов содержит корпус 1 с задней крышкой 2 и напорным патрубком

3, расположенное s корпусе 1 рабочее колесо 4, снабженное динамическим уплотнением, выполненным в виде импеллера 5, расположенного на тыльной стороне несущего диска 6 рабочего колеса 4, и размещенное в задней крышке 2 лабиринтное уплотнение 7.

Hacgc дополнительно содержит открытую емкость 8,.сообщенную с лабиринтным уплотнением 7 и имеющую размещенные в ней датчики 9 уровня, а патрубок 3 снабжен трубопроводом 10 подачи в емкость 8 шлама с регулирующим клапаном 11, соединенным с датчиками 9 уровня.

Центробежный насос работает следующим образом.

При вращении. рабочего колеса 4 в напорном патрубке 3 создается давление, в пространстве между импеллером

5 и крышкой 2 и в щели лабиринтного уплотнения 7 создается разряжение.

Иэ напорного натрубка .3 по трубопроводу 10 через открытый регулирующий клапан 11 часть перекачиваеиой суспензии поступает в открытую емкость 8 и заполняет ее до уровня, на котором размещен верхний датчйк 9 уровня, после чего клапан 11 закрывается. Под действием разности давлений суспензия из емкости 8 ио щели лабиринтного уплотнения 7 поступает в насос. Расход суспенэии из емкости 8 определяется конфигурацией щели и величиной разности давлений.

При падении уровня суспензии в еикости 8 до нижнего датчика 9 уровня, последний подает управляющий сигнал на открытие клапана 11, @pa mкрытии которого емкость 8 вновь заполняется суспензией, и цикл повторяется.

Предлагаемый насос для перекачивания шяамов обеспечивает воэможность перекачивания шламов заданной влажнос ти и предотвращения их разжижения, что существенно повышает надежность работы насоса,
