Электрохимический способ измерения параметров гидродинамического трения дисперсного материала

Электрохимический способ измерения параметров гидродинамического трения дисперсного материала

Иллюстрации

Показать все

Реферат



1. ЭЛЕКТРОХИМИЧЕСКИЙ СПОСОБ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ГИДРОДИНАМИЧЕСКОГО ТРЕНИЯ ДИСПЕРСНОГО МАТЕРИАЛА, заключакицийся в том, что два электрода приводят в контакт с исследуемым материалом, перемешают электроды .относительно дисперсного материала и контролируют электрофиэически.е характеристики контакта, по которым .судят о параметрах трения, отличающийся тем, что, с целью повышения точности, за контролируемые параметры принимают полярньсть и силу возникающего в контакте постоянного электрического тока между электро- . дами. 2.Способ по п.1, о т л и ч.a ю щ и и с я тем, что, по крайней мере один из электродов нагружают нормальной нагрузкой. 3.Способ ПОП.1, отличающийся тем, что электроды и дисперсный материал подвергают вибрационному воздействию. (О

СОКИ СОВЕТСКИХ бВЗ

РЕСПУБЛИК (1% (111

3(51) 01 М 19 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕ П2ЛЬСТВУ

ГОСУДАРСТВЕННЬЮ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3389834/25-28 (22) 22. 01. 82 (46) 15. 05. 83. Бюл. 9 18 (72) A.Ì. Дядиченко (71) Рижский ордена Трудового Красного Знамени политехнический институт (53)- 621. 314. 262(088. 8) (56) 1. Авторское свидетельство СССР

9 359707, кл. Н 01 д 9/22, 1970 (прототип). (54) (57) 1. ЭЛЕКТРОХИМИЧЕСКИЙ СПОСОБ

ИЗМЕРЕНИЯ ПАРАМЕТРОВ ГИДРОДИНАМИЧЕСКОГО ТРЕНИЯ ДИСПЕРСНОГО МАТЕРИАЛА, заключающийся в том, что два электрода .приводят в контакт с исследуемям материалом, перемешают электроды .от- . носнтельно дисперсного материала и контролируют электрофизические характеристики контакта, по которым судят о параметрах трения, о т л и ч а юшийся тем, что, с целью повышения точности, за контролируемые параметры принимают полярность и силу возникающего в контакте постоянного электрического тока между электро-. дами.

2. Способ по п,1, о т л и ч. а ющ и и с. я тем, что, по крайней мере один из электродов нагружают нор-. мальной нагрузкой.

3. Способ по п.1, о т л и ч а юшийся тем, что электроды и дисперсный материал подвергают: вибра- Е ционному воздействию.

1017976

Электроды и исследуемый дисперсный материал поднергают вибрационному воздействию.

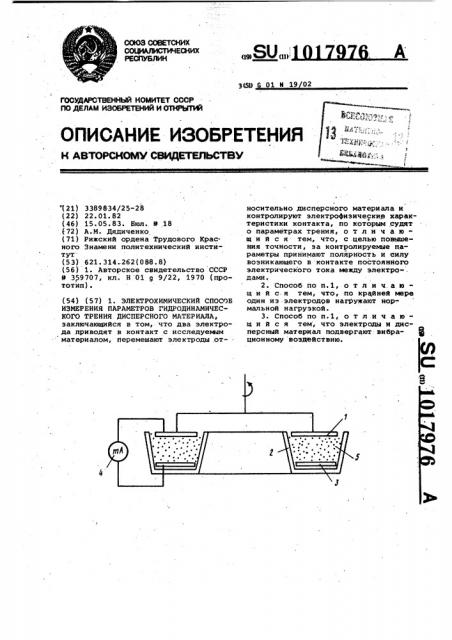

На чертеже схематически изображено устройство для реализации предложенного способа. .Устройство содержит электрод 1, выполненный н виде вращающегося кольца, диэлектрическую. матрицу-нанну 2, закрепленный в ней второй кольценой электрод 3 и миллиамперметр 4.

Способ осуществляют следующим образом.

Исследуемый дисперсный материал 5 помещают в ванну 2, на поверхности материала устанавливают под заданной нормальной нагрузкой электрод 1. Электрод 3, расположенный на дне матрицы-ванны 2 выполнен с радиальными рифлениями, предотнращающими проскальзывание дисперсного материала относительно этого электрода. Матрицуванну 2 устанавливают на нибростоле (не пбказан). Электрод 1 вращают вокруг вертикальной оси и регистрируют с помощью миллиамперметра 4 силу тока в промежутке между электродами 1 и 3, а также полярность электродов, которая может изменяться, например, при вибрационном воздействии на исследуемый дисперсный материал 5.

В процессе испытаний строят график зависимости тока от времени, а величину силы трения, вид скольжения и площадь фактического -контакта определяют по тарировочным графикам, которые получают известными способами, например, при ступенчатом нагружении }контакта1 с последующим измерением силы трения в зависимости от величины тока.

Таким образом, предлагаемый способ позволяет определить без воздействия электрического поля нид пристенного скольжения в слое между дис персным материалом и твердой поверхностью электрода, который оценивают по полярности между электродами. Отрицательная полярность соответствует процессу внешнего трения, а положительная — внутреннему трению. Кроме того, определяются сила трения и площадь фактического контакта с высокой точностью при воздействии нормальной нагрузки и вибраций °

Составитель Н.

Редактор M. Петрова Техред И.Гайду.Заказ 3527/40 Тираж 873 Подписное

ВНИИПИ Государ твенного комитета СССР по делам изобретений и открытий

113035, Москва, Xi(-35, Pàóøñêàÿ наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к способам .определения фрикционных свойств дисперсного материала и может быть использовано для оценки вида скольжеНия, силы трения и площади фактичес кого контакта при взаимодействии э дисперсного материала с -твердой поверхностью. ,Известен электрохимический способ измерения параметрон гидродинамического трения дисперсного материала, }Q заключающийся в том, что два электрода приводят в контакт с исследуемым

:материалом, перемещают электроды от,носительно дисперсного материала и контролируют электрофизические харак- 5 ,теристики контакта, например передаточный коэффициент между генерирующим и вторым электродом при пропускании переменного тока через кон.такт или время от момента подачи импульса тока от одного электрода до появления сигнала в электрической ,цепи другого электрода, расположен ного ниже первого электрода, который является генерирующим, а о параметрах трения судят по изменению указанных характеристик $1 ).

Недостатком известного способа является низкая точность измерения параметров трения на границе между дисперсным материалом и твердой поверхностью, что обусловлено воздействием электрического тока на исследуемый контакт, вызывающим изменение свойств в межэлектродном промежутке . 35

Цель изобретения - повышение точности измерения.

Поставленная цель достигается ем, что согласно способу, заключаю- 4(} щемуся н том, что два электрода приводят в контакт с исследуемым матери. алом, перемещают электроды относительно дисперсного материала и контролируют электрофизические характерис45 тики контакта, по которым судят о параметрах трения, за контролируемые параметры принимают полярность и силу возникающего в контакте постоянного электрического тока между электродами о

Кроме того, по крайней мере, один иэ электродов нагружают нормальной нагрузкой.

Кудрявцев

Корректор А.,Цзятко
