Ждущий мультивибратор

Ждущий мультивибратор

Иллюстрации

Показать все

Реферат



ЖДУЩИЙ МУЛЬТИВИБРАТОР, содержащий два последовательно соёдиненных логических -элемента типа И-НЕ, выход второго через, последойательно соединенные конде-нсатор и пэрвый резистор соединен с первым, аходом.первого элемента, второй вход которо.го соединен с клеммой запуска, а также второй резистор, соединяющий первый вход первого эл.емснта с общей шиной, и диод, о T л и ч а ю щ и и с я тем, что, с целью уменьшения, времени восстановления , анод, диода соединен с первым входом первого элемента, а катод -: с выходом . первого элемента...

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1018197 А

3(5D К 3 К 3 284 К 03. К

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСЗЩАРС ПИННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 33 14934 /18-2,1 (22) 10.07.81 (46) 15..05.83. Бюл. 9 18 (72) A.М.Крылов, С.A.Ìî÷àëoâ, t0.A.ÏëàêñHí и Н..Е.Жердев (53) 621.318(088.8) (56 ) 1. Волков С. Генераторы прямоугольных импульсов на NOll-s e e ax, Энергоиздат, 1981, с. 85.

2. Фролкин В.Т..Импульсные устройства,. Сов.радио, 1980, с. 207, рис. 7., 8. (54)(57) ЖДУЩИЙ МУЛЬТИВИБРАТОР, содержащий два последовательно соединен йых логических элемента типа И-НЕ, выход. второго через. последовательно соединенные конденсатор и п рвый ре»

- зистор соединен с первым. входом: первого элемента, второй вход, которого соединен с клеммой запуска, а также второй резистор, соединяющий первый вход первого элемента. с общей юиной, и диод, о т л и ч а в шийся тем, что, с целью уменьшения времени восстановления, анод диода соединен с первым входом первого элемента, а катод — с выходом . первого эле-мента.

1018197

ВНИИПИ Заказ 3558/51 Тираж 93б Подписное

Филиал ППП "Патент", г.Ужгород,ул.Проектная,4

Изобретение относится к импульсной технике и предназначено для фор мирования импульсов заданной длительности, большей, чем длительность входного сигнала.

Известей ждущий мультивибратор, .содержащий два последовательно соединенных логических элемента, типа

ИЛИ-НЕ, выход второго из которых через конденсатор соединен с первым . входом первого, и параллельно соеди- 10 ненные резистор и диод, соединяющие этот вход с общей шиной, причем второй вход первого элемента соединен с шиной запуска $1).

Недостатком данного устройства при15 реализации его на элементах ТТЛ-логики является ограниченный диапазон длительности формируемых импульсов и недостаточно малое время восстанов.ления.

Известен также одновибратор, содержащий два последовательно соединен.ных логических элемента типа И-НЕ, выход второго через последовательно соединенные конденсатор и первый ре.зистор соединен с первым входом первого элемента, второй вход которого соединен с клеммой запуска, и параллельно соединенные второй резистор и диод, соединяющие первый вход первого элемента с общей шиной (2J. 3О

Недостатком этого устройства является сравнительно высокое время восстановления, связанное с тем, что на последней стадии разряда конденсатора шунтирующий резистор диод запи-З5 рается, и скорость разряда падает.

Цель изобретения — уменьшение времени восстановления. . Поставленная цель достигается тем, что у ждущего мультивибратора, содер-4О жащего два последовательно соединенных логических элемента типа и-не, выход второго через последовательно соединенные конденсатор и первый резистор соединен с первым входом первого элемента, второй вход которого 45 соединен с клеммой запуска, а также второй резистор, соединяющий первый вход первого элемента с общей шиной, и диод, анод диода соединен с первым входом первого элемента, а катод — с 50 выходом первого элемента.

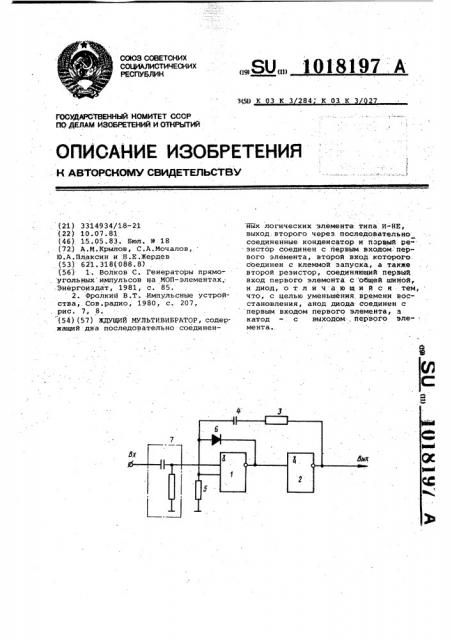

Иа чертеже приведена схема мультивибратора.

Хультивибратор содержит логичес<ие элементы 2И-НЕ 1, НЕ 2, выход 55

1оследнего через резистор 3 и конденсатор 4 соединен с первым входом элемента 2И-НЕ 1, который через резистор 5 соединен с общей шиной и через иод б - с выходом элемента 2И-НЕ 1. 6 запуск устройства производится по торому входу, причем при необходиюсти этот запуск может проводиться через нормирующую дифференциальную цепочку 7.

Ждущий мультивибратор работает следующим образом.

В исходном состоянии при отсут.. на:, входного импульса на первом и вторсм входах элемента 2И-HE 1 присутствует высокий потенциал, а на его выходе — низкий потенциал, на выходе элемента НЕ 2 - высокий потенциал.

При этом происходит заряд конденсатора 4 по цепи: выход элемента НЕ 2первыйрезистор 3 — конденсатор 4 открытый диод б — выход элемента

2И-НЕ 1 (элементы микросх;зм, участвующие в заряде не учитываются}.

При подаче на вход дифференцирующей цепи 7 импульса отрицательной полярности происходит запирание элемента 2И-НЕ 1. При этом на выходе элемента 2И-.НЕ 1 устанавливается высокий, а на выходе элемента HE 2 низкий потенциал.

Изменение потенциалов на выходах элементов 2И-HE 1 и НЕ ? вызывает разряд конденсатора 4 по цепи: конденсатор 4 — первый резистор 3 выход элемента НЕ 2 — корпус (который подключен к элементу НЕ 2) — второй резистор 5 — конденсатор 4. За счет тока разряда конденсатора 4 на вгором резисторе 5 поддерживается низкий noreнцнал и формируется выходной сигнал, длительность которого огределяется временем разряда конденсатора 4. В течение этого времени диод б заперт и его влиянием на работу ждущего мух ьтивибрат эра; южно пренебречь.

Как только потенциал на втором резисторе 5 становится равным потенциалу срабатывания элемента 2И-HE 1, на выходе его потенциал изменяется на низкий, а на выходе элемента

НЕ 2 — на высокий и первый конденсатор 4 начинает заряжаться через открытый диод б.

Так как сопротивление открытого диода б много меньше сопротивления второго резистора 5, то время восстановления заряда конденсатора 4 много меньше времени его разряда.

Подключение диода б позволяет значительно сократить время восстановлеHHR мультивибратора.

Элементы 2И-НЕ и НЕ 2 выполнены на микросхемах серии ТТЛ.

Резисторы 3 и 5 выбираются такими, чтобы падение напряжения на них превышало напряжение срабатывания этой схемы. Конденсатор 4 определяющий длительность сигнала на выходе ждущего мультивибратора, выбирается из условия формирования выходного сигнала заданной длительности.
