Огнезащитный состав для покрытия кабелей

Огнезащитный состав для покрытия кабелей

Иллюстрации

Показать все

Реферат



ОГНЕЗАЩИТНЫЙ СОСТАВ ДЛЯ ПОКРЫТИЯ КАБЕЛЕЙ, включающий 50%-ную водную дисперсию поливинилацётата, коротковопокнистьй асбест, двуокись титана и карбонат кальция, о т л ичающийся тем, что, с. целью повышения огнезащитной эффективности покрытия, он дополнительно содержит 50%-ную водную мочевино-меламиноформальдегидную смолу, 5%-ный водный раствор натриевой соли карбоксиметилцеплюяозы , мочевину и дициандиамид при следующем соотношении компонентов , мас.%: 50%-ная водная дис-. Персия поливинилацётата15 ,6-19,0 50%-ная водная мочевино-меламиноформальдегидная смола. 15,2-22,0 5%-ный водный раствор натриевой соли . карбоксиметилцел (Л люпозы4,0-6,0 Карбонат кальция 20,7-25,0 Двуокись титана 6,3-8,0 Коротковолокнистый асбест6,4-9,0 Мочевина5,7-7,0 Дициандиамид 11,8-15,0 00 4 СО 00

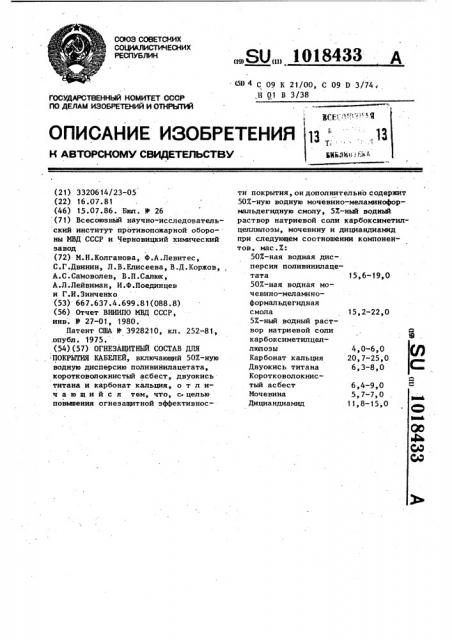

СООЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1018433

А 511 4 С 09 К 21/ОО, С О9 И З/74, Н О1 В З/З8

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

15,2-22,0

6,4-9,0

5,?-7, О

11,8-15,0

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3320614/23-05 (22) 16.0?.81 (46) 15.0?.86. Бюп. В 26 (71) Всесоюзный научно-исследователь ский институт противопожарной обороны МВД СССР и Черновицкий химический завод (72) М.Н.Колганова, Ф.А.Левитес, С.Г.Двинин, Л.В.Елисеева, В.Д.Коржов,, А.С.Самоволев, В.П.Салюк, А.Л.Лейвиман, И.Ф.Поединцев и Г.И.Зинченко (53) 667.637.4.699.81(088.8) (56) Отчет ВНИИПО ИВД СССР, инв . У 27-01, 1980.

Патент США Н - 3928210, кл. 252-81, .опубл. 1975. (54)(57) ОГНЕЗАЩИТНЫЙ СОСТАВ ДЛЯ ПОКРЫТИИ КАБЕЛЕЙ, включающий 50Х-ную водную дисперсию поливинилацетата, коротковопокнистый асбест, двуокись титана и карбонат кальция, о т л ич а ю шийся тем, что, с целью повьипения огнезащитной зффективности покрытия, он дополнительно содержит

50Х-ную водную мочевино-меламиноформальдегидную смолу, 5Х-ный водный раствор натриевой соли карбоксиметилцеллюлозы, мочевину и дициандиамид при следующем соотношении компонентов. мас.Х:

50Х-ная водная дис-. персия поливинилацетата 15,6-19,0

50Х-ная водная мочевино-меламиноформальдегидная смола

5Х-ный водный раствор натриевой соли карбоксиметилцелJIIQH OS hI 4,0"6,0

Карбонат кальция 20,7-25,0

Двуокись титана 6,3-8,0

Коротковолокнистый асбест

Мочевина

Дициандиамид

1018433

Изобретение относится к средствам пожарной профилактики, в частности к огнезащитным составам для покрытия электрических кабелей с целью защиты их от возгорания и распространения 5 пламени. Огнезащитные составы являются наиболее эффективным и доступным средством пожарной профилактики, защищающим электрические кабели, которые, как правило, изготавливаются из горючих изоляционных материалов, от возгорания в случае короткого замыкания или воздействия пожара.

Известны огнезащитные составы для покрытия кабелей на основе поливинил- 15 ацетата, бутадиенстирольного каучука, акриловых смол, полистирола, сополимера акрилонитрила, бутадиена и стирола, сополимера винилацетата и этилена с добавлением различных неорга- 2<» нических наполнителей. Основным недостатком известных составов является недостаточная огнезащитная эффективность.

Наиболее близким к изобретению по технической сущности и достигаемому эффекту является огнезащитный состав для покрытия кабелей, включающий

50 -ную водную дисперсию поливинилацетата, коротковолокнистый асбест, двуокись титана и карбонат кальция.

Недостатком покрытий на основе этого состава является недостаточная огнезащитная эффективность (сравнительно высокий коэффициент горючести и невысокий коэффициент огнестойкости) .

Целью изобретения является повышение огнезащитной эффективности покрытия. 40

Цель достигается тем, что огнезащитный состав для покрытия кабелей, включающий 507.-ную водную дисперсию поливинилацетата, коротковолокнистый асбест, двуокись титана и карбонат кальция, дополнительно содержит

507-ную водную мочевино-меламиноформальдегидную смолу, 57-ный водный раствор натриевой соли карбоксиметилцеллюлозы, мочевину и дициандиамид при следующем соотношении компонентов, мас. ;

50Х-ная водная дисперсия поливинилацетата 15,6-19,0

4,0-6,0

20,7-25,0

6,3-8,0

507.-ная водная мочевино-меламиноформаль,дегидная смола 15,2-22,0

57.-ный водный раствор натриевой соли карбоксиметилцеллюлозы

Карбонат кальция

Двуокись титана

Коротковолокнистый асбест 6,4-9,0

Мочевина 5,7-7,0

Дициандиамид . 11,8-15,0

Состав готовят следующим образом, Все компоненты состава, кроме асбеста, загружают в шаровую мельницу и перетирают до величины частиц не более 70 мкм по "клину". Затем полученный полуфабрикат загружают в за-! месочную машину, порциями подают коротковолокнистый асбест и перемеши- вают состав до полной однородности. . Состав наносят на кабель, например, марки ААШв Зх50 (ГОСТ 184 10-73). вручную шпателем или пневмораспыпением в три слоя толщиной по 1 мм каждый. Сушку проводят при температуре

10-35 С в течение 24 ч для каждого слоя. Для кабеля ААШв расход состава (в пересчете на сухое вещество) составляет 5 кг на 1 м внешней поверхности, Примеры конкретных составов, иллюстрирующих изобретение, приведены в табл. 1, а огнезащитные свойства покрытий на кабеле — в табл. 2.

Огнезащитную эффективность покрытия оценивают с помощью показателей пожарной опасности защищенных кабелей, которые определяют по "Методике определения пожарной опасности кабелей", разработанной ВНИИПО. Согласно методике, коэффициент горючести кабеля определяют как отношение количества тепла, выделенного образцом в процессе горения, к количеству тепла, выделенного источником зажигания.Коэффициент огнестойкости определяют как минимальную величину времени до момента пробоя изоляции токоведущих жил в условиях "стандартного пожара".

Состав для покрытия по изобретению обеспечивает более эффективную огнезащиту электрических кабелей.

3018433 00 м л о

333

rr и

I

1

»»

1 л

Ф л

00 »3 О

Ю л м о м л

»Ф л

Ъ л

СЧ

CV

Ch л

Ю

3»3

00 л м

С Ъ

СЧ Ю л»\

O3 . an л

О1 л

00 о

»Ф л иЪ

D л л

CV иЪ л л л

СЧ

Ю л м

СЧ о м о

С0 00 . CO л л л м м м о

СО сО

И\ л

° », мЪ

CV О

D л м

CO л л (Ч

an

00 л л Ch а»О л

00 л

СO!

33Ъ л

С31

Ю

33Ъ л о

СЧ

»

00 ь м л о л О

СЧ

D о м о л

Ф»

Ю

СМ л о ао л л

С0 м

СО л л

С3 л О

Ю л

СЧ

СЧ

1 сО I

I

I о

С0 л

34 о

3»

И

Ю л сО

Ю л л

3/Ъ

D л

С0

D л

С3\ о

»

»Ф

1

2 1

О ю л

С Ъ

С»3

f (A

О 1 Ц o 1 о

I o

1 о л л

С Ъ

Ch л

00 о

Ch л

CO о м л О

СЧ л

3» о м л О

СЧ л

an е!

1 i»

Э Ф t м

СЧ л

СО о

Ю л

1ГЪ (Ч

CV ь

СЧ л

ИЪ о

D л

Ю м л

0Ъ л

СЧ ь

D л л о, о л

Ъ

СЧ

СЧ л л

Ю

СЧ

Ю,л сО

С1

Ю л

».3 л

СЧ л м м

Ch л

СЧ (3 о м

СЧ

D о л

»О

СЧ л

Ю

Ф л 3 л л

1 1Ф ! ж

i»

33 1 uе осаоо

3> 1 644ß

t5 Е» М 333 & л

М

I 1

Е1О

Р» I

i I Oa

3С I о — 1

1 м !!

1 ) О О и 331

333 03 03 f»

la j jf

I I п 333 ж 3 С3 Л и Х О О:тМ 3С

1018433 г

Коэффициент горючести

Продолжение табл.2

Х и

Покрытие ез

Коэффициент горючести

О, 173 "О, 17,;О, 154 О, 161

О, 146

0,200

Коэффициент огнестойкос794 813 918 878 ти, с

1053

639

Редактор П.Горькова

Тираж 644 Подписное

ВНИИНИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 3932/2

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4

Характеоистика покрытия

Коэффициент

or íестойкости, с

Таблица 2

Огнезащитные свойства покрытий

Свойства покрытий по примерам

I: 1 I

0.,092 0,09 0,092 0,088 0,091 0,090 0,169

1325 1339 1326 1352 1332 1339 820

Кабель б по проти- покрытия

8 9 10 . 11 тип

Те ред М.Ходанич Корректор Е.Сирохман
