Пистолет для контактной сварки

Пистолет для контактной сварки

Иллюстрации

Показать все

Реферат



. ПИСТОЛЕТ ДЛЯ КОНТАКТНОЙ СВАРКИ по авт. св. N 806316, отличающийся тем, что, с целью повьпиения надежности пистолета в работе путем устранения заклинивания и обеспечения плавности хода ипока привода перемещения электрода, токоприемная часть штока снабжена гибкими элементами, вьшопненньсми в виде сегментов из тонколистового и токопроводящего материала и установленными между упругим элементом и внутренней поверхностью стакана напротив его продольных прорезей, и разрезным пружинным кольцом, установленным в кольцевом пазу стакана, выполненном на его наружной поверхности со стороны расположения поршня привода перемещения электрода.

„,SU„„1 1 826

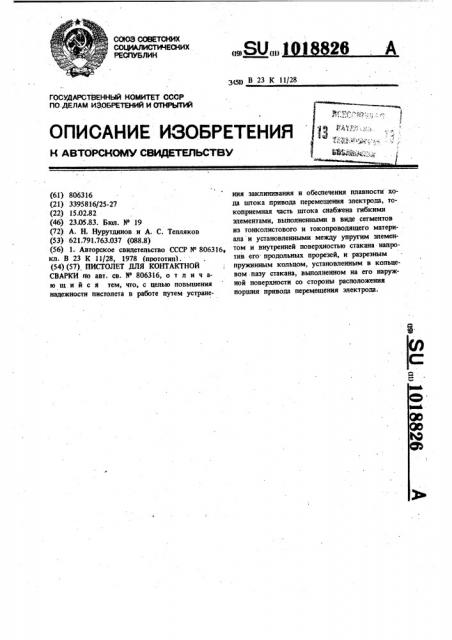

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3(51) В 23 К 11/28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО,ДЕЛАМ M306PETH+IA И OTHPblTMA

ОПИСАНИЕ ИЗОБРЕТЕНИЯ И., ;;;," :,, S Ae O urOVV @ 1С (61) 806316 (21) 3395816/25-27 (22) 15.02.82 (46) 2305.83. Бюл. Р 19 (72) А. Н. Нурутдинов и А. С. Тепляков (53) 621.791.763.037 (088.8) (56) 1. Авторское свидетельство СССР Ю 806316 кл. В 23 К 11/28, 1978 (прототип1. (54) (57) пистолет для контАктной

СВАРКИ по авт. св. 1I 806316, о т л и ч аю шийся тем, что, с целью повышения надежности пистолета в работе путем устранення заклинивания и обеспечения плавности хода штока привода перемещения электрода, токоприемная часть штока снабжена гибкими элементами, выполненными в виде сегментов из тонколистового и токопроводящего материала и установленными между упругим элементом и внутренней поверхностью стакана напротив его продольных прорезей, и разрезным пружинным кольцом, установленнь|м в кольцевом.пазу стакана, выполненном на его наружной поверхности со стороны расположения поршня привода перемещения электрода.

10!8826 линдра, выполненного, например, из резины, и гнутые гибкие элементы 8, выполненные пс количеству имеющихся прорезей 5 в виде отдельных сегментов нз тонколистового материа1ла, например фольги. Гибкие элементы 8 при1 легают к внутренней поверхности стакана 4, образуя сплошную поверхность, и закрывают при этом прорези 5 от упругого элемента 7.

В верхней наименее жесткой части стакана 4 в кольцевой паз, выполненный по его наружИзобретение относится к машиностроению, в частности к производству оборудования для контактной точечной сварки, и может быть использовано в многоточечных и универсальных машинах для контактной электросварки, а также в других областях техники, где тре. буется передача тока большой силы через подвижные контакты.

По основному авт. св. 11 806316 известно. устройство для.передачи тока большой силы через подвижные контакты, применяемое преимущественно в пистолетах для контактной свар ки. Это устройство выполнено в виде цилиндра с. поршнем и штоком, осуществляющим токонодвод к электроду, где токоприемная часть штока выполнена в виде тонкостенного стакана, диаметром, равным диаметру поршня, с продольными прорезями и упругого элемента, расположенного в полости стакана, кроме того, прорези могут быть выполнены радиальными или касательными к поверхности штока (1).

Однако при циклических нагрузках слои упругого элемента соверпгают колебательныс перемещения в осевом направлении, попадают в прорези, выполненные на стакане, при этом происходит заклиниваиие лепестков, перемещение токоприемной части стакана в цилиндре затрущтяетс», происходит рывками или совсем прекращается. Все это приводит к снижению работоспособности пистолета, износостойкости деталей, а следовательно, к снижению надежности.

Целью изобретения является повышение надежности пистолета в работе путем устранения заклинивания и обеспечения плавности хода штока.

Эта цель ддстигается тем, что токопрнемная часть штока снаржена гибкими элементами, выполненными в виде сегментов из тонколистового и токопроводящего материалов н установленными между упругим элементом и .. внутренней поверхностью стакана напротив его продольных прорезей, и разрезным пружинным кольцом, установленным в кольцевом пазу стжана, выполненном на его наружной поверхности са стороны расположения поршня привода перемещения электрода.

На фиг. 1 изображен пистолет, обп;ий вид; на фиг. 2 — сечение А-А на фиг. 1. Пистолет дня контактной сварки состоит из норшия 9 соединенного с ним штока 2 с токоприемйой частью, помещенных в цилиндре 3, выполненного иэ токопроводного матерна ла. Токоприемная часть цггока выполнена в виде тонкостениого стакана 4, который разрезая щюрезями 5 иа лепестки 6. Во внутрен- . ней полости яипсостениого стакана 4 устаиов-i лен упругий элемент 7, имеющий форму gs5

10 ной поверхности, установлено разрезное пружинное кольцо 9, охватывающее лепестки 6 стакана 4. Пружинное кольцо .9 по размеру выполнено меныпе диаметра стакана 4 и образует с цилиндром 3 гарантированный зазор, Кроме того, н» штоке 2 закреплен сварочный инструмент — электрод 10, Пистолет работает следующим образом.

В верхнюю полость цилиндра 3 подается жидкость под давлением. Поршень 1 со што15

20 ком 2 совершает рабочий ход. Электрод 10 приходит в соприкосновение со свариваемой деталью, нри этом поршень 1 нижним концом давит на упругий элеменг 7 и деформирует его. Упругий элемент 7 передает сварочное усилие на электрод 10 через шток 2 и одновременно прижимает лепестки 6 к стенке цилиндра 3. При этом, расположенные между упр элементом 7 и лепестками 6, гибкие элементы 8 не дают возможность упру25

30 печивает повышение долговечности и работоспособности пистолета за счет устранения заклинивайия,упругого элемента в лепестках стакана, повышение износостойкости деталей стакана, увеличение их срока службы. Кроме того, повышение производительности труда за счет сокращения вспомогательного времени на пере55 гому элементу 7 вдавиться в прорези 5 и остаться в них, вследствие этого усилие, прижимавшее лепестки 6 к цилиндру 3, увеличится и токопровод улучшится.

В момент достижения в верхней полости сварочного давления включается сварочный ток, который or цилиндра 3 проходит через лепестки 6 к штоку 2 и электроду 10. При прекращении подачи давления в верхнюю полость цилиндра 3 поршень 1 перемещается вверх иод давлением сжатого воздуха, т.е. происходит холостой ход пистолета. Упругий элемент 7 разжимается за счет эластичности материала, лепестки возвращаются в исходное положение пружинным кольцом 9, и за счет

45 упругих свойств материала стакана 4. Поршень

1 беэ сопротивления и рывков поднимает шток

2 с электродом 10 в верхнее положение. Для . облегчения скольжения лепестков 6 под нагрузкой токоведутцая часть смазывается графи50 товой смазкой.

Использование предлагаемого пистолета обес3 1018826 ф наладку инструмента и повышение качества мого пистолета сокращается штучное время на сварных соединений, получаемых без выплесков.,изготовление одной детали за счет сокращения путем обеспечения плавного хода. вспомогательного времени.

Экономический эффект складывается за . - Зкономический эффект на изготовление одсчет того, что при использовании предлагае- > ной детали составит 0,000368 руб.

ВНИИПИ Заказ 3601/12 Тираж 1106 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4
