Реферат



МЕХАНИЧЕСКИЙ АЭРАТОР, содержащий верхнюю центробежную и нижнюю .лопастную мегаалки, установленные на общем валу, отличающийс я тем, что, с целью повышения эффективности использования за счет. .увеличения окислительной лotцнocти аэратора, он снабжен трубками, подводящими воздух к лопастной мешалке ; и срединяющими его надлопастное пек: пространство с атмосферой, а также перегородкой в виде зонта, разм Ъ ен;ной под центробежноймешалкой.. : (Л 00 со IN9

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

$(59lC 02 F 3 16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 3378960/2 3-26

:(22 ) 15. 01. 82 (46) 23. 05. 83. Бюл. Р 19 (72 ) Б.Г. Мишуков, В.В. Миллер и Е.N. Протасовский (71) Ленинградский ордена Трудового

Красного Знамени инженерно-строительный институт (53) 628.356(088.8) ,(56) 1. Авторское свидетельство СССР по заявке Р, 3351768/23-26,,кл. С 02 F 3/16 02.11.81

„„SU„„l 018920 A (54) (57) МЕХАНИЧЕСКИЙ АЭРАТОР, содержащий верхнюю центробежную и нижнюю лопастную мешалки, установленные на общем валу, о т л и ч à ю щ и и -, с я тем, что, с целью повышения эффективности использования за счет.

;:увеличения окислительной мощности азратора, он снабжен трубками, подводящими воздух к лопастной мешалке

-и соединяющими его надлопастное тп.". пространство с атмосферой, а также перегородкой в виде зонта, раэмеЪ ен; ной под центробежной мешалкой..

1 1018920 2

Тираж 941 Подписное

ВНИИПИ Заказ 3623/17 (Филиал IIIIII "Патент", r. Ужгород, ул. Проектная, 4 Изобретение относится к технике аэрации жидкости и может, быть исполь зовано при очистке высокфконцентриро ванных по органическим загрязнениям сточных вод, например сточных вод (, животноводческих комплексов, молоч- 5 ных заводов либо мясокомбинатов.

Известен аэратор, содержащий две мЕшалки, смонтированные На общем вертикальном валу. Аэрац я жидкости обеспечивается засасываннем воздуха верхней центробежной мешалкой. Нижняя лопастная мешалка, расположеннач в направляющей трубе, обеспечивает перемешивание жидкости (1).

Использование этого аэратора для очистки высококонцентрированных сточных вод не представляется возможным, так как он обеспечивает Интенсивную аэрацию лишь верхнего слооя жидкости, а нижние слои остаются обедненными кислородом. Использование этого аэ- ратора в технологии очистки сточных вод без модификации приводит к недостаточности снабжения Процесса кислородом, и следовательно, к снижению эффекта очистки. 25

Цель изобретения — повышение эффективности использования аэратора путем повышения его окислительной мощности.

Укаэанная цель достигается тем, 30 что в аэраторе, состоящем из вертикального вала с центробежной и ло" пастной мешалками, к поверхности лопастной мешалки подведены трубки, через которые из атмосферы засасы- 35 вается воздух, а под ротором центробежной мешалки установлен,зонт, диаметр которого больше диаметра нап равляющей трубы.

Через трубки происходи1 эжектиро;вание кислорода воздуха из атмосферы.

Благодаря тому, что при в >ащении винта в надлопастном простра нстве образуется вакуум, затягиваемый воздух 45 диспергируется и вместе с потоком жидкости нагнетается в нижнюю часть камеры; а затем перемешивается се всем объемом жидкости. Такое равномерное рассредоточение кислорода воздуха во всем объеме жидкости ликвиди- рует зоны с пониженной аэ ацией, а движение воздуха сначала, снизу вверх, а затем сверху вниз увеличивает коэффициент его использования.

Зонт служит для уменьшения попадания воздуха от центробежНой мешалки к лопастному винту и соответственно увеличения вакуума в надлопастном пространстве, что существенно влияет аа объем подсасываемого через трубки воздуха.

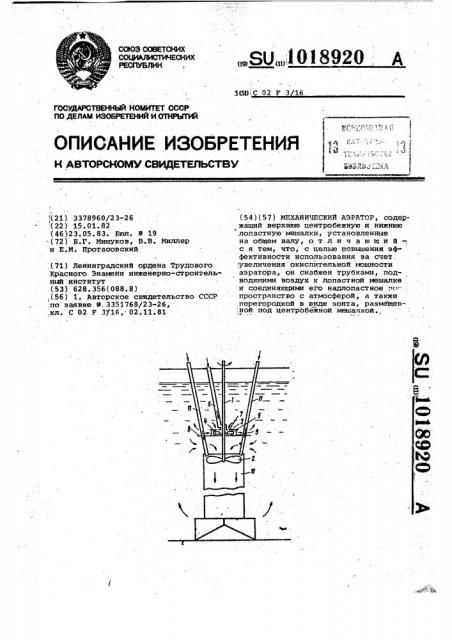

На чертеже изображен механический аэратор, общий вид. йэратор имеет вертикальный вал 1, на котором крепятся лопастная 2 и центробежная 3 мешалки. Центробежная мешалка состоит из ротора 4 и статора 5, к которому крепится воздухоподводящая труба б. В статоре имеются отверстия 7 для подачи жидкости на ро тор. Под ротором устраивается защитный зонт 8, соединенный со статором вертикальными стержнями 9. Лопастная мешалка расположена в верхней части направляющей трубы 10, а подвод воздуха к ней осуществляется через воздушные трубы 11.

Аэратор работает следующим образом.

При вращении вала 1 с центробежной 3 и лопастной 2 мешалками сточная жидкость, поступающая через отверстия 7 статора на ротор, под действием центробежных сил отбрасывается лопатками ротора 4 к периферии, Одновременно движущимися в межлопастном пространстве потоками жидкости э>кектируется воздух, поступающий из атмосферы по трубе б. Вовлеченный воз.дух диспергируется лопатками мешалки и вместе с жидкостью выбрасывается в окружающее пространство. Благодаря наличию зонта 8 выброшенная водовоз-. душная смесь лишена возможности попадать в область действия лопастного винта и тем самым снижать вакуум в надлопастном пространстве. Двигаясь по радиальной составляющей к перифе : рии, она постепенно снижает скорость, пузырьки воздуха всплывают к поверхности, насыщая жидкость кислородом.

При вращении лопастной мешалки 2 в надлопастном пространстве образуется зона с пониженным давлением за

I счет чего воздух устремляется по трубам 11, соединяющим атмосферу с облас. тью низкого давления, к лопастному винту. Водовоздушная смесь нагнетается винтом по центральной трубе 10 вниз и далее распределяется по всей камере.

Большой объем засасываемого возду ха и эффективное его использование, высокая окислительная способность аэратора дают воэможность отказаться от применения воздухонагнетательных средств. Такое решение позволяет снизить годовые эксплуатационные расходы, которые в основном состоят из расходов на электроэнергию (9112 руб. на один аэратор в год).
