Способ диагностики зубчатых передач и устройство для его осуществления

Способ диагностики зубчатых передач и устройство для его осуществления

Иллюстрации

Показать все

Реферат



1. Способ диагностики зубчатых передач по авт. св. № 8о889б, отличающийся тем, что, с целью повышения достоверности диагностирования , измеряют углы поворота диагностируемой передачи от каждого импульса крутящего момента при минимальной частоте управляющих импульсов, изменяют относительную продолжительность последних, а изменение и измерение частоты управляющих импульсов осуществляют при равенстве положи- . тельных и отрицательных углов поворота . 2. Устройство для диагностики зубчатых передач по авт. св. № 808896, отличающееся тем, что оно снабжено датчиком угла поворота диагностируемой передачи и подключенным к нему дополнительным пороговым устройством, выход которого связан с блоком управления, а один из выходов последнего соединен с входом регулирования относительной продолжительности управляющих импульсов задатчика . i

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3а1} G 01 М 13/02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И О ГНРЫТИЙ

Ф

Ф 1/1

ОПИСАНИЕ ИЗОБРЕТЕНИ,,;. ;.. ".- "

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 808896 (21) 3398590/25-28 (22) 18.02.82 (46) 23.05.83. Бюл. Й 19 (72) А.Н. Богданов и В.В. Бардаченко (53) 621.834(088.8) (56) 1. Авторское свидетельство СССР

11 808896, кл. G 01 M 13/02, 1979 (прототип). (54) СПОСОБ ДИАГНОСТИКИ ЗУБЧАТЫХ ПЕРЕДАЧ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ. (57) 1. Способ диагностики зубчатых передач по авт. св. я". 808896, о тл и ч а ю шийся тем, что, с целью повышения достоверности диагностирования,.измеряют углы поворота диагностируемой передачи от каждого импульса крутящего момента при минимальной частоте управляющих импульсов, изменяют относительную продолжительность последних, а изменение и измерение частоты управляющих импульсов осуществляют при равенстве положительных и отрицательных углов поворота.

2. Устройство для диагностики зубчатых передач по авт. св, и 808896, о т л и ч а ю щ е е с я тем, что оно снабжено датчиком угла поворота диагностируемой передачи и подключенным к нему дополнительным пороговым устройством, выход которого связан с блоком управления, а один из выходов последнего соединен с входом регулирования относительной продолжительности управляющих импульсов задатчика.

1019257.

Изобретение относится к машиностроению, а именно к безразборной диагностике зубчатых передач, и может. быть использовано при диагностике первой и последней ступеней мнагосту- 5 пенчатых редукторов, а также для диагностики первых передач силовых электроприводов, По основному авт. св. N 808896 известен способ диагностики зубчатых передач, заключающийся в том, что прикладывают к одному из валов диагнос" тируемой передачи импульсный крутящий момент, изменяют управляющими, импульсами его величину и направление, измеряют виброакустические сигналы передачи, изменяют частоту следования управляющих импульсов. при постоянной их амплитуде, измеряют частоту управляющих импульсов при за- 20 данных характеристиках виброакустических сигналов, сравнивают ее с эта" лонной и по результатам сравнения судят о состоянии передачи.

Кроме того, изменение частоты про- 25 водят при различных значениях амплитуд управляющих импульсов Е13.

Укаэанный способ осуществляют устройством для диагностики зубчатых передач, содержащим привод, предназна- З0 ченный для присоединения к валам диагностируемой передачи, виброакустический преобразователь, связанный с ним усилитель, пороговый элемент, . блок управления, регистратор и связанный с блоком управления эадатчиком управляющих импульсов с регулиру-. емой частотой их слеДования, выход которого подключен к приводу и регистратору, а к усилителю последова- 40 .тельно подключены пороговый элемент, блок управления и регистратор «1).

Недостаток известного способа и устройства для его осуществления заключается в невысокой достоверности 45 иэ-эа того, что изменение и измерение частоты следования управляющих им" пульсов осуществляется без предварительного контроля и регулирования импульсных углов поворота диагности- 50 руемой передачи, а это приводит к тому, что в процессе диагностирования передача вращается и определение моментов достижения заданных характе" ристик виброакустических сигналов может проводить ся то гда, ко1да люфт передачи в направлении, противоположном ее вращению, выбирается не пол" ностью. Вращение диагностируемой передачи и односторонний выбор люфта при подаче биполярных импульсов на привод обусловлено тем, что привод, например электродвигатель, имеет paawe скорости вращения по часовой и против часовой стрелки, а передача (редуктор) имеет различные моменты проворота в этих направлениях, а следовательно, и различные импульсные перемещения.

Целью изобретения является повышение достоверности диагностирования.

Указанная цель достигается тем, что измеряют углы поворота диагностируемой передачи от каждого импульса крутящего момента при минимальной частоте управляющих импульсов, изменяют относительную продолжительность последних, а изменение и измерение частоты управляющих импульсов осуществляют при равенстве .положительных и отрицательных углов поворота.

Устройство для осуществления способа снабжено датчиком угла поворота диагностируемой передачи и подключенным к нему дополнительным поро.говым устройством, выход которого связан с блоком управления, а один из выходов последнего соединен с входом регулирования относительной продолжительности управляющих импульсов задатчика.

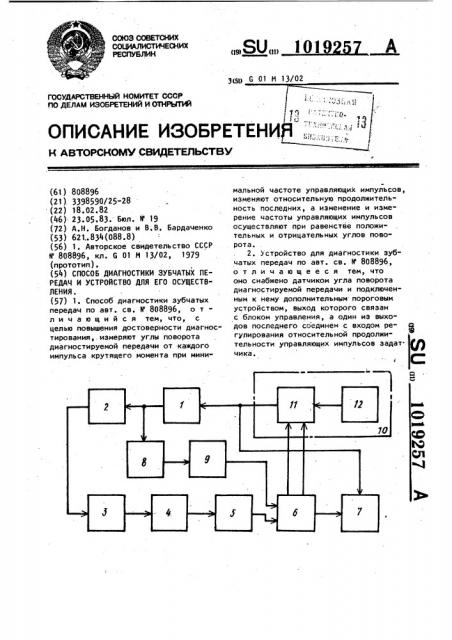

На чертеже изображена принципиальная блок-схема устройства для реализации способа диагностики зубчатых передач.

Устройство содержит привод 1, например электродвигатель постоянного тока, выходной вал которого жестко связывается с одним из валов диагносаируемой передачи 2, размещаемый на ней виброакустический преобразователь

3, к которому последовательно подключены усилитель 4, пороговый элемент

5, блок 6 управления, регистратор 7 и датчик 8 угла поворота диагностируемой передачи, выход которого через дополнительный пороговый элемент 9 подключен к блоку 6 управления .

Один из выходов блока 6 связан с входом регулирования относительной продолжительности управляющих импульсов эадатчика 10, например, состоящего из генератора 11 биполярных импульсов тока и бгюка 12 питания, а другой выход - c каналом регулирования относительной продолжительности управляющих импульсов задатчика 10. 3 1019257 4

Выход генератора 11 подключен к при- чения. При этом колебательное движеводу i и регистратору, ние вала диагностируемой передачи:. 2

Диагностика зубчатых передач по вызывает гарантировайнйй:удар зубьев данному способу осуществляется сле- зацепляющихся колес, так как чаСтота дующим образом. управляющих импульсов тока имеет ми

Устанавливают критический уровень нимальное значение. . порога срабатывания дополнительного Влок 6 управле. ия прекращает реги",. порогового элемента 9 больше уровня лирование относительной продолжинапряжения с датчика 8 угла поворота, тельности управляющих импульсов и высоответствующего максимально возмож- 10 рабатывает сигнал на увеличение их ному угловому люфту s диагностируемой частоты, передаче 2. Частота увеличивается до момента

На блоке 12 устанавливается выбран- исчезновения ударов, при этом ампли- ное значение амплитуды, . туда сигналов, поступауцих на поро- Генератор 11 вырабатывает биполяр- rs .говый элемент 5 от-.вибропреобраэоааные импульсы с этой амплитудой и за- теля 3 через усилитель 4; не -может двиной блоком 6 управления.минималь- . превысить его. noporoaofo значения. ной частотой:их следования, которые ьлок 6 управления прекращает выдачу поступают на привод 1 и вызывают ко- сигналов на генератор 11 и начинает лебательное движение и преобладающее щ вырабатывать сип.алы, поступающие на вращение в одну из сторон ротора . регистратор 7, обеспечивающий регистдвигателя, а также шестерни первой рацию значений амплитуды.и частоты, (последней) ступени дйагностируемой управляющих импульсов. передачи 2 и датчика 8 ее угла пово- Зарегистрированные значения амплирота. При этом, если напряжение с дат-эю туды и частоты следования управляющих чика 8 превышает порог срабатывания ., импульсов сравнивают с. эталонными элемента 9, то блок 6 управления вы- и оценивают состояние передачи. рабатывает сигнал, который поступает Такое усовершенствование способа в канал регулирования относительной - и устройства диагностики зубчатых пепродолжительности управляющих импуль- 30 редач позволяют увеличить точность сов генератора 11,. которая увеличива- регулировки частоты управляющих имется (например, увеличивается дли- пульсов тока за счет предварительного

-тельность положительного импульса . контроля и последующего выравнИвания тока относительно отрицательного им- .. импульсных углов поворс0а диагнос™ пульса) до тех пор, пока амплитуда . . руемой передачи на минимальной чассигналов с датчика 8, поступающих 3 тоте управляющих импульсов тока и на дополнительный пороговый элемент тем самым повысить достоверность диаг9,е станет меньше его порогового зна- ностирования.
