Регулятор расхода жидкости

Регулятор расхода жидкости

Иллюстрации

Показать все

Реферат



РЕГУЛЯТОР РАСХОДА ЖИДКОСТИ, содержащий корпус с входной и выходной полостями и затвор с плавно профилированными обводам, связанными с приводом, о т л и ча ющ и и с я тем, что, с целью повышени ,т надежности регулятора путем исключения в нем гидродинамической кавитации, в затворе со стороны выходно полости выполнена осевая расточка, в которой размещен.цилиндрический хвостовик подпружиненного пружиной сжатия профилированного наконечника, установленного с возможностью контакта с ограничительным упором, причем полость осевой расточки сообщена радиальными каналами с пробочной частью регулятора.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

09) (11) 3(51) G, 05 0 7/01

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАЯ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3372993/18-24 (22) 23.12.-81 (46) 23.05.83. Бюл. )) 19 (72} A.A. Гущин (71) Ярославский ордена Ленина и срдена Октябрьской Революции моторный завод (53) 621.646.3(088»8) (56) .1. Акцептованная заявка ФРГ

Р 2428516, кл. F 16 К 1 /14, опублик. 1979.

2. Акцептованная заявка Великобритании Р 1533006, кл.F 2 ч опублик. 1978 (прототип ). (54)(57) РЕГУЛЯТОР РАСХОДА ЖИДКОСТИ, содержащий корпус с входной и выходной полостями и затвор с плавно профилированными обводами, связанными с приводом, о т л и ч а юшийся. тем, что, с целью повышени,". надежности регулятора путем исключения в нем гидродинамической кавитации, в затворе со стороны выходно) полости выполнена осевая расточка, в которой размещен,цилиндрический хвостовик подпружиненного пружиной сжатия профилированного наконечника, установленного с воэможностью контакта с ограничительным упором, причем полость осевой расточки сообщена радиальными каналами с проточной частью регулятора.

1019403

Изобретение относится к трубопроводной арматуре, а именно и прямоточным гидравлическим клапанам.

Известен прямоточный регулятор расхода жидкости, используемый в различных гидротехнических устройствах $1).

Наиболее близким по технической сущности к изобретению является прямоточный регулятор, потока, содержащий корпус с седлом и подвил<ный затвор с профилированными внешними обводами. Регулирование потока жидкости осуществляют путем перемещения затвора в проходном канале корпуса.

Для перекрытия потока затвор плотно прижимают к седлу клапана (2 3.

Недостатком известных регуляторов является возможность возникновения в проточной части гидродинамической кавитации. Это происходит в тех случаях, когда скорость потока регулируемой жидкости в кольцевой части регулятора (ежду внутренними стенками корпуса и боковыми поверхностями затвора ) превышает некоторуго критическую величину и в проточной части образуется зона пониженного давления. Вследствие кавитации нарушается нормальная работа регуля тора и гидравлической системы в це.лом, возникают вибрации, происходит кавитационное разрушение деталей ре гулятора.

Целью изобретения является повышение надежности регулятора путем исключения в нем гидродинамической кавитации.

Указанная цель достигается тем, что в регуляторе расхода жидкости, содержащем корпус с входной и выходной полостями и затвор с плавно профилированными обводами, связанный с приводом, в затворе со стороны выходной полости выполнена осевая расточка, в которой размещ н цилиндрический хвостовик подпружиненного пружиной сжатия профилированного наконечника, установленного с возможностью контакта с ограничительным упором, причем полость осевой расточки сообщена радиальными каналами с проточйой частью регулятора.

Такое выполнение затвора обеспечивает автоматическое изменение его формы при вхождении потока регули.руемой жидкости в критический скоростной режим.

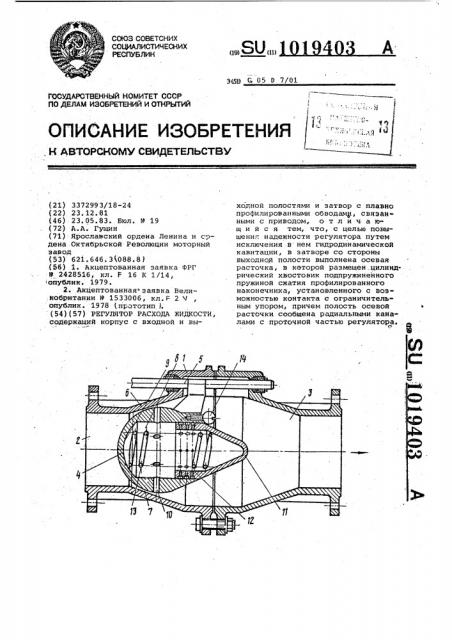

На чертеже показан регулятор расхода жидкости, продольный разрез.

В корпусе 1 с входной 2 и выходной 3 полостями установлен подвижный в осевом направлении (каплеобраэный ) затвор 4 с плавно профилированныьи обводами, связанный с элементом 5 привода. Профилирован-

Регулятор работает следующим образом.

Поток жидкости через регулятор регулируют, перемещая затвор 4 в осевом направлении и изменяя тем самым площадь сечения кольцевой проточной части 7. При этом, поскольку

35 скорость жидкости в проточной части больше, чем эа затвором, на профилированном наконечнике 11 возникает перепад давления, стремящийся сместить его влево. Однако.преднаЩ0 тяг пружины 13 выбран таким, что до тех пор, пока скорость жидкости в проточной части не достигает заданной величины, пружина 13 удерживает наконечник в крайнем правом положении. Наружные поверхности затвора 4 и наконечника 11 в это время плавно сопряжены, так что внешние обводы затвора в целом обеспечивают его максимальную обтекаемость.

Но как только скорость жидкости превысит некоторую заданную величину несколько меньшую критической, при которой может. возникнуть кавитация ), перепад давления, воздействующий на наконечник 11, преодолеет "опро тивление пружины 13 и вдвинет наконечник. внутрь расточки 8. Плавность обводов затвора при этом резко нарушится, его гидравлическое сопротивление возрастет и благодаря

60 этому скорость жидкости в регуляторе снизится. Таким образом, такое выполнение затвора не позволяет потоку <жидкости в регуляторе войти в критический скоростной режим, исключая тем самым возможность воэ5

25 ная конусообразная часть внутренней поверхности корпуса образует седло б, с которым при работе взаимодействует сферическая торцовая поверхность затвора 4, Между боковыми поверхностями затвора .и внутренними стенками корпуса образована

1<ольцевая проточная часть 7. В затворе 4 выполнена осевая (цилиндрическая ) расточка 8, которая со стороны ближайшего к седлу торца замкнута глухой стенкой 9 и сообщается с проточной частью 7 регулятора посредством радиальных каналов 10, выходящих на боковую поверхность затвора. Затвор 4 снабжен обтекаемым профилированным наконечником 11 с цилиндрическим хвостовиком 12, по движно установленным в расточке 8.

Между торцовой стенкой 9 и профилированным наконечником 11 в расточке

8 размещена установленная с преднатягом пружина 13 сжатия. Преднатяг пружины 13 обеспечен установ ленными на затворе винтовыми огра1ничительными упорами 14, к которым

}под действием пружины 13 прилсимается профилированный наконечник 11.

1019403

Составитель Л. Подшибихин

Техред И.Гайду Корректор В. Бутяга

Редактор С. Патрушева

Заказ 3701/41

Тираж 874 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 никновения в нем гидродинамической кавитации, а следовательно, повышает надежность регулятора и обеспечивает наиболее благоприятныа услб= вия для работы гидравлических систем, в которых они используются.
