Имитатор шумов квантования

Имитатор шумов квантования

Иллюстрации

Показать все

Реферат



ИМИТАТОР ШУМОВ КВАНТОВАНИЯ , содержащий источник опорного напряжения, первый и звторой делители напряжения, a также первый и второй дифференциальные усилители, причем инвертирующий вход второго дифференциального усилителя.соединён с выходом второго делителя, напряжения ,, отличающийся тем, что, с целью повышения Азчности имитации шумов квантования заданного уровня, введены блок совпадения и коммутатор, управляющий вход которого соединен с выходом блока совпадения , первый сигнальный вход с инвертирующим входом первого дифференциального усилителя и неинвертирующим входом второго дифференциального усилителя, a второй сигнальный вход - с выходом первого делителя напряжения, при этом выход первого делителя напряжения подключен к неинвертирующему входу первого дифференциального усилит ля, выход которого подключен к первому входу блока совпадения, a вы- , ход второго дифференциального усилителя подключен к второму входу блока совпадения. qp ф

.CQ}03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПжЛИК

9(Д) Н 04 И 7 02 бб-. зau r, м

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н ABTOPCH0MV СВИДЕТЕЛЬСТВУ

«с

Еб бб*ббб -i$; J2ijJ,б Е :А

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2899970/18-09 (22) 19.03.86 (46) 23.05.83. Вюл. 9 19 (72) О.В.. Гофайзен и A.Ë. Серебрин (71) Одесский электротехнический институт связи им. A.С. Попова (53) 621.397(088.8) (56) 1. Метравали A. и др. Квантование цветовых сигналов. ТИИЭР, т. 65, Р 3, 1977, с. 85-98.

2. Зумбуридзе Д. Экспериментальное исследование нелинейного преобразования ТБ сигналов. †. "Труды

Грузинского политехнического института", 1974, Р 8, с, 5-9 (прототип). (54)(57) HNHTATOP ШУМОВ КВАНТОВАНИЯ, содержащий источник опорного напряжения, первый и второй делители напряженйя, а также первый и второй дифференциальные усилители, причем инвертирующий вход второго дифференциального усилителя. соединен

„.SU„„1019670 А с выходом второго делителя, напряжения,. отличающийся тем, что, с целью повышения Фэчности имитации шумов квантования заданного уровня, введены блок совпадения и коммутатор, управляющий вход которого соединен с выходом блока совпадения, первый сигнальный вход с инвертирующим входом первого дифференциального усилителя и неинвертирующим входом второго дифференциального усилителя, а второй сигнальный вход — с выходом первого делителя напряжения, при этом вы.— ход первого делителя напряжения подключен к неинвертирующему входу первого дифференциального усилитб Я ля, выход которого подключен к первому входу блока совпадения, а выход второго дифференциального усилителя подключен к второму входу . блока совпадения.

1019670

ВНИИПИ Заказ 3729/55

Филиал ППП "Патент", г.

Изобретение относится к технике телевидения и может использоваться при испытаниях и исследованиях цифровых кодирующих устройств телевизионных сигналов.

Известен имитатор шумов квантования, содержащий аналого-цифровой преобразователь, источник опорного напряжения и и делителей напряжения, входы которых соединены с выходом источника опорного напряжения, а выходы подключены к соответствующим входам аналого-цифрового преобразователя I 1 J.

Однако известный имитатор шумов квантования сложен и не обеспечивает необходимой точности имитации шумов квантования заданного уровня.

Наиболее близким техническим решением является имитатор шумов квантования, содержащий источник опорного напряжения, первый и второй делители напряжения, а также первый и второй дифференциальные уси.лители, причем инвертирующий вход второго дифференциального усилителя соединен с выходом второго делителя напряжения (2 ).

К недостаткам данного имитатора относится взаимное влияние шумов квантования на различных уровнях, что снижает точность имитации шумов квантования заданного уровня.

Цель изобретения — повышение точности имитации шумов квантования заданного уровня.

Для достижения этой цели в имитатор шумбв квантования, содержащий источник опорного напряжения, первый и второй делители напряжения, а также первый и второй дифференциальные усилители, причем инвертирующий вход второго дифференциального усилителя соединен с выходом второго делителя напряжения, введены блок совпадения и коммутатор, управляющий вход которого .соединен с выходом блока совпадения, первый сигнальный вход — с инвертирующим входом первого дифференциального усилителя и неинвертирующим входом второго дифференциального усилителя, а второй сигнальный вход - с выходом второго делителя напряжения, при этом выход первого делителя напряжения подключен к неинвертирующему входу первого дифференциального усилителя, выход которого подключен к первому входу блока совпадения, а выход второго дифференциального усилителя подключен к второму входу блока совпадения.

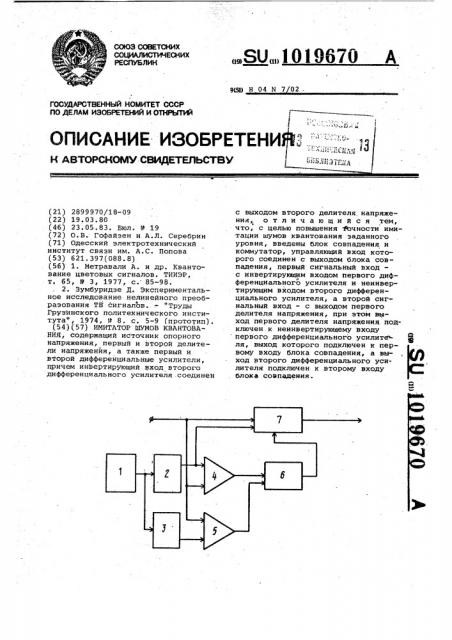

На чертеже приведена структурна„. электрическая схема имитатора шумов квантования.

Имитатор шумов квантования содержит источник 1 опорного напряжения, первый 2 и второй 3 делители напря-. жения, первый 4 и второй 5 дифференциальные усилители, блок 6 совпадения и коммутатор 7.

Имитатор шумов квантования работает следующим образом.

Телевизионный сигнал подается на первый сигнальный вход первого дифференциального усилителя 4 и на неинвертирующий вход второго дифференциального усилителя 5. Первый дифферен иальный усилитель 4 сравнивает уровень входного телевизионного сигнала П@х с уровнем первого опорного напряжения Б, задаваемого первым делителем 2 напряжения. На выходе первого дифференциального усилителя 4 напряжение будет больше нуля, ° когда U„ > U> На выходе второго дифференциального усилителя напряжение будет больше нуля, когда U > < UB>, где U> задается вторым делителем 3 напряжения путем деления напряжения источника

1 опорного напряжения и подачи его на инвертирующий вход второго,дифференциального усилителя 5. Выходные напряжения с обоих дифференциальных усилителей 4 и 5 подаются на блок б совпадения, который фор-, мирует выходной сигнал при положительных входных сигналах, т..е. Когда выполняется условие U1 < U Bx < U

При этом коммутатор 7 подключает к выходу второй сигнальный вход. В том случае, если UBх < П.1 либо UB„) U к выходу коммутатора подключен йервый сигнальный вход и, следовательно, на выход имитатора шумов квантования действует входной телевизионный сигнал. Когда выполняется условие U„ < UB„ < U> на выходе имитатора поддерживается постоянное напряжение U определяемое источником 1 опорного напряжения и первым делителем 2 напряжения.

Амплитудная характеристика имитатора шумов квантования может быть выражена следующим образом: виэх, ec «B < U, "вх > U эь х 1, если U < Пэ„< U 2

Таким образом, можно имитировать шум квантования заданного уровня и необходимбй величины без шумов квантования на других уровнях, что выгодно отличает изобретение от известного имитатора.
