ПРОМЫВОЧНЫЙ ПРИБОР по авт. св. № 680230, отличающийся тем, что, с целью упрощения монтажа и демонтажа прибора и повьшения извлечения золота за счет воздействия центробежных сил на обрабатываемую пульпу, грохот расположен под головным шлюзом и соединен с последним криволинейной поверхностью,. причем торцовые стенки шлюзов мелкого наполнения выполнены также криволинейными. W
(19) (И) СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК )) 4 В 03 В 5/.70
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ (Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 680230 (21) 2664070/22-03 (22) 13.09.78 (46) 23.08.87. Бюл. Ф 31 (72) Н.С.Костромин (53) 622 ° 764.6(088.8) (56) Авторское свидетельство СССР
У 680230, кл. В 03 В 5/70 ° 1978. (54) (57) ПРОИЫВОЧНЫЙ ПРИБОР по авт. св. У 680230, отличающийся тем, что, с целью упрощения монтажа и демонтажа прибора и повышения извлечения золота за счет воздействия . центробежных сил на обрабатываемую пульпу, грохот расположен под головным шлюзом и соединен с последним криволинейной поверхностью,. причем торцовые стенки шлюзов мелкого наполнения выполнены также криволинейными.
1019715
Изобретение относится к области обогащения песков россыпных месторождений полезных ископаемых по основному авт.св. Р 680230.
Известен промывочный прибор, который содержит головной шлюз, грохот с камерным поддоном и контрольный шлюз, грохот выполнен с увеличением живого сечения решет по направлению движения материала, а поддоны грохота снабжены секторными затворами, жестко соединенными с бортами шлюзов мелкого наполнения, шарнирно связанных с рамой грохота и хвостовым шлюзом. 15
Недостаток этого прибора заключачается в сложности его монтажа и демонтажа, а также в невысоком улавливании мелких частиц золота.
Цель изобретения — упрощение мон- 2р тажа и демонтажа прибора и повышение извлечения золота за счет воздействия центробежных сил на обрабатываемую пульпу.
Цель достигается тем, что в про- 25 мывочном приборе, соцержащем .голов ной шлюз, грохот с камерным поддоном, контрольный и хвостовой шлюзы, а также шлюзы мелкого наполнения, грохот расположен под головным шлюзом и сое- 3р динен с последним криволинейной поверхностью, причем торцовые стенки шлюзов мелкого наполнения выполнены также криволинейными.

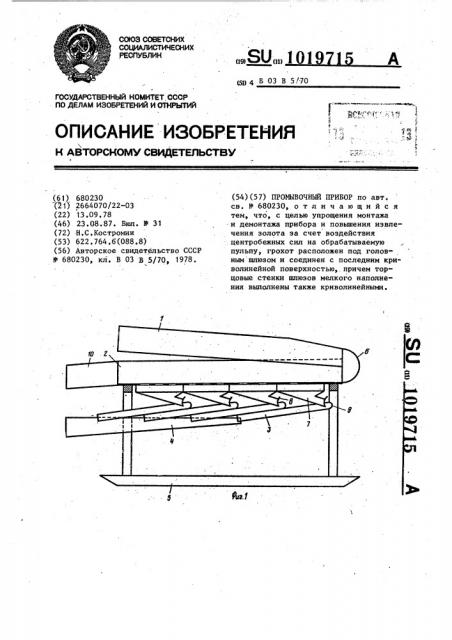

На фиг.1 схематично изображен про- З5 мывочный прибор, разрез по оси; на фиг.2 — детали шлюза мелкого наполнения,и течки поддона грохота.
Промывочный прибор состоит из головного шлюза 1, грохота 2, шлюзов 3 4р мелкого наполнения, хвостового шлюза 4 и смонтирован на санях 5. Головной шлюз 1 соединен с грохотом 2 течкой 6 с криволинейной поверхностью.
Грохот ? имеет ряд камер с течками
7, снабженными секторными затворами 8, жестко связанными со шлюзами 3.
Шлюзы 3 имеют торцовые стенки 9 криволинейной формы и шарнирно соединеI ны с грохотом 2 и хвостовым шлюзом 4. 5р
К грохоту 2 примыкает контрольный шлюз 10.
Работа промывочного прибора производится следующим образом.
Обогащаемые пески вместе с водой поступают на головной шлюз 1. Текущая по наклонной поверхности шлюза 1 песчаная пульпа при переходе на грохот 2 подвергается воздействию центробежной силы, возникающей вследствие движения относительно криволинейной поверхности течки 6. Под воздействием центробежной силы тонкие частицы золота в большей степени концентрируются в нижней части потока пульпы, На грохоте 2 из пульпы выделяются крупные зерна пустой породы, ко- торые удаляются из прибора, а подрешетный продукт грохота 2 в виде пульпы с мелкими частицами золота че" рез течки 7 поступает на шлюзы 3 мелкого наполнения, причем дополнительно расслаивается за счет криволинейности торцовых стенок шлюзов 3. Со шлюзов 3 мелкого наполнения пульпа поступает на хвостовой шлюз 4, на котором улавливаются остатки золота.
Секторные затворы 8 позволяют регулировать распределение пульпы по шлюзам 3. Расположение грохота под головным шлюзом позволяет уменьшить длину прибора и смонтировать его, например, на санях (на одних санях можно установить до б параллельных секций прибора), благодаря чему время перестановки прибора с одного места на другое будет меньше. Соединение головного шлюза с грохотом по криволинейной поверхности и выполнение торцовой стенки шлюзов мелкого наполнения криволинейной формы позволяет, вследствие возникновения центробежных сил, быстро перемещать тяжелые фракции в нижние слои потока на поверхность решет грохота и улавливающих покрытий шлюзов, увеличить извлечение их на грохоте и на шлюзах и уменьшить длину грохота и шлюзов мелкого наполнения, т.е. прибор становится более компактным, а это упрощает его монтаж и демонтаж.
Кроме того, описываемый прибор по,зволяет извлечь частицы золота крупностью менее 0,1 мм на 607..
