Транспортер ботвоуборочного устройства
Иллюстрации
Показать всеРеферат
ТРАНСПОРТЕР БОТВОУБОРОЧНОГО УСТРОЙСТВА, содержащий беско (риг.1 нечные тяговые цепи, связанные поперечинами , несущими-пружинные пальцы с отогнутыми по ходу движения цепей свободными концами . для подбора ботвы с, рядков корнеплодов и с междурядий, отличающийся тем, что, с целью улучщения качества очистки от ботвы головок корнеплодов и снижения их повреждений, свободные концы пружинных пальцев для подбора ботвы с рядков корнеплодов снабжены эластичными гребенками, расположенными поперечно к тяговым цепям.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК зев А 01 D 2302
ОПИСАНИЕ ИЗОБРЕТЕ
Н А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3402446/30-15 (22) 26.02.82 (46) 30.05.83. Бюл. № 20 (72) А, И. Портянко (53) 631.358.428 (088.8) (56) 1. Авторское свидетельство СССР № 803889, кл. А 01 D ЗЗ/00, 1981.
2. Цымбал А. Г., Ковтун Ю. И. Машины для свекловодства. М., «Машиностроение», 1976, с. 184 — 185.. (54) (57) ТРАНСПОРТЕР БОТВОУБОРОЧНОГО УСТРОЙСТВА, содержащий беско„SU„„1 20044 A печные тяговые цепи, связанные поперечинами, несущими пружинные пальцы с отогнутыми по ходу движения цепей свободными концами . для подбора ботвы с, рядков корнеплодов и с междурядий, отличающийся тем, что, с целью улучшения качества очистки от ботвы головок корнеплодов и снижения их повреждений, свободные концы пружинных пальцев для подбора ботвы с рядков корнеплодов снабжены эластичными гребенками, расположенными поперечно к тяговым цепям.
1020044
Ц3иг.2
Составитель В. Протурнов
Техред И. Верес Корректор М. Шароши
Тираж 72! Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
Редактор И. Ковальчук
Заказ 3746/2
Изобретение относится к сельскохозяйственному машиностроению, в частности к транспортерам, используемым в устройствах для уборки ботвы корнеплодов.
Известен транспортер к корнеклубнеплодоуборочным машинам, содержащий бесконечные тяговые цепи, связанные транспортирующими элементами, несущими прутки, свободные концы которых отогнуты попарно под углом один к другому относительно направления движения транспортера (1).
Однако известный транспортер не обеспечивает очистку головок корнеплодов от ботвы, что требует применения дополнительных очистительных устройств.
Наиболее близок к предлагаемому транспортер ботвоуборочного устройства, содержащий бесконечные тяговые цепи, связан-. ные поперечинами, несущими пружинные пальцы с отогнутыми по .ходу движения цепей свободными концами для подбора ботвы с рядков корнеплодов и междурядий (2).
Недостаток известного устройства — повреждения корнеплодов свободными концами пружинных пальцев при подборе ботвы с рядка корнеплодов. Особенно этот недостаток характерен при уборке ботвы с корнеплодов, высоко выступающих над поверхностью поля.
Цель изобретения — улучшение качества очистки от ботвы головок корнеплодов и снижение их повреждений.
Поставленная цель достигается тем, что свободные концы пружинных пальцев для подбора ботвы с рядков корнеплодов снабжены эластичными гребенками, расположен5 ными поперечно к тяговым цепям.

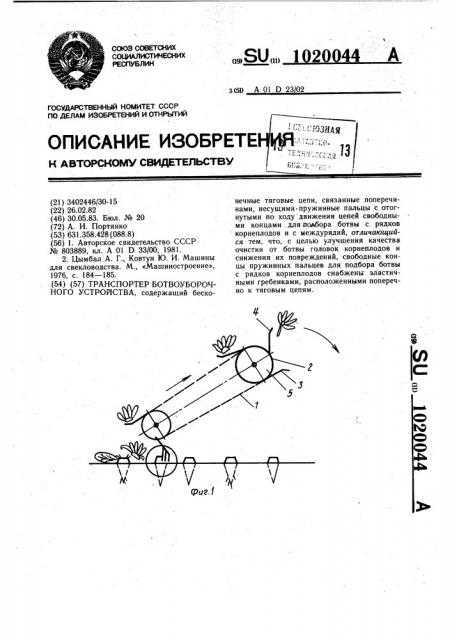

На фиг. 1 изображен транспортер ботвоуборочного устройства, вид сбоку", на фиг. 2то же, вид сверху.
Транспортер ботвоуборочного устройства выполнен в виде двух бесконечных тяговых
10 цепей 1, связанных поперечинами 2, несущими пружинные пальцы 3 с отогнутыми по ходу движения цепей 1 свободными концами для подбора ботвы с рядков корнеплодов и с междурядий. Свободные концы пружинных пальцев для подбора ботвы с рядков корнеплодов снабжены эластичными гребенками 4. Цепи 1 смонтированы на звездочках 5. Эластичные гребенки 4 выполнены из эластичных стержней 6.
Транспортер работает следующим образом.
При поступательном движении устройства приводные бесконечные цепи 1 перемещают поперечины 2. вместе с пружинными пальцами 3. Пальцы 3, размещенные над рядком корнеплодов, захватывают ботву с рядков и гребенками 4 очищают головки корнеплодов.
Таким образом, наличие эластичных гребенок на пальцах позволяет доочищать головки корнеплодов и снизить из повреждения.
