Ранец-плот
Иллюстрации
Реферат
С@03 СОВЕТСКИХ
ONIWHII
РЕСПУИЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ н aaTOPaCNa СамдатЕЛЬСтвм
l с
ГОСУДАРСТВЕННЫЙ КОМИТЕТ QCOP
00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ,(21) 3382678/27-11 (22) 01.10.81. (46) 30.05.83. Бюл. В 20 (72) А.Е.Падалко (53) 627 ° 951 002.54 (088.8 ) (56) 1. БСЭ, второе издание, т. 36,,Ранец, с. 21 (прототип,). (54) (57) 1. РАНЕЦ - ÏËáÒ, содержащий корпус, о т л и ч а ю щ н и с я тем, :что, с целью расширения области при- . ,менения путем обеспечения плавучести, т
„.SU„„10 122 А
Ы59 A F 402 B6.3Â3558 корпус выполнен из телескопических конических гильз, причем наружные ,гильзы имеют внутри герметично закрытые крыпкаии емкости для хранения груза, а наименнаие внутренние гильзы с одной стороны выйолнены глухими н соединены общей ручкой
2..Ранец — плот по п. 1, о т л нч а ю щ и и с я тем, что наружные гильзы соединены между собой бандажными- кольцами.
1020122
/ фиг 2
Ъ
Изобретение относится к походному снаряжению и может быть использовано туристами, геологами и др.
Известен ранец, содержащий корпус 1 ).
Недостаток известного ранца зак.лючается в том, что его нельзя испольэовать для переправы через водные преграды, Цель изобретения — расширение области применения указанного ранца 10 путем обеспечения его плавучести.
Поставленная- цель достигается тем, что в ранце, содержащем корпус, последний выполнен из телескопических конических гильз, пРичем наруж- 15 ные гильзы имеют внутри герметично закрытые крышками емкости для хранения груза, а наименьшие внутренние гильзы с одной стороны выполнены глухими и соединены общей ручкой.
Кроме того, наружные гильзы соеди-2О иены между собой бандажными кольцами.

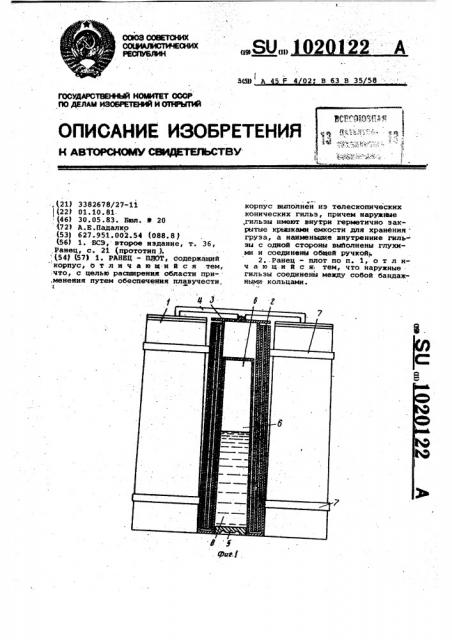

На фиг. 1 изображен ранец - плот в походном положении на фиг. 2то же, готовый для переправы через водные преграды.
Ранец - плот состоит из трех наружных конических гильз 1 и несВНИИПИ Заказ 3757/6
Тираж 372 Подписное филиал ППП "Патент", г.ужгород, ул.Проектная,4 кольких внутренних конических гильз 2. Наименьшие внутренние гильзы 3 соединены общей ручкой 4. Внутри наружных гильз 1 имеются герметично закрепленные крышками. 5 емкости 6.
Наружные гильзы 1 соединены бандажными кольцами 7, а в емкостях .6 помещается груз 8.
Ранец — плот эксплуатируется следующим образом.
Экипированный ранец - плот надевается на плечи, например, туриста лямками (не показаны). Оказавшись перед водной преградой, турист ставит ранец — плот на землю, придерживая его ногами, берется эа ручку ,и рывком выдвигает из наружных гильз 1 внутренние гильзы 2 и 3 до упора. Упором для стенок внутренних гильз 2 и 3 служит их плотное сопри; косновение со стенками соседних наружных гильзы 1. Затем отпускает получившийся плот на воду, ложится на него и действует руками как веслами.
Использование изобретения позволит туристам, геологам и др. переносить в ранце груз и с его помощью преодолевать водные преграды.
