Реферат



1. УСТРОЙСТВО ДЛЯ ПРЫЖКОВ В ВЫСОТУ, содержащее установленные на стойках обоймы, каждая изкоторых несет подпружиненный кронштейн, шарнирно связанный с держателем планки, отличающееся тем, что, с целью повышения удобства в пользовании, оно имеет подпружиненные фиксаторы концов планки, смонтированные на обоймах, а планка выполнена трубчатой и составной по длине из 77771 рТГ Фиг.1 двух частей с совмещением обращенных один к другому торцов, при этом каждая часть планки на стороне, обращенной к основанию , имеет продольную прорезь, а каждый держатель выполнен подпружиненным и размещен в полости планки на конце, обращенном к стойке. 2.Устройство по п. 1, отличающееся тем, каждый фиксатор конца планки выполнен в виде подпружиненного диска с скошенной боковой поверхностью, обращенного больщим основанием в сторону стойки и имеющего коническую впадину на меньшем основании и отражатель планки на боковой поверхности. 3.Устройство по пп. 1 и 2, отличающееся тем, что обращенные один к другому концы частей планки соединены между собой посредством выступа и впадины, а противопоставленные концы имеют наконечники для взаимодействия с впадиной фиксатора .

СО1ОЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„, 1020141 A

3(51) А 63 В 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ двух частей с совмещением обращенных один к другому торцов, при этом каждая часть планки на стороне, обращенной к основанию, имеет продольную прорезь, а каждый держатель выполнен подпружиненным и размещен в полости планки на конце, обращенном к стойке.

2. Устройство по п. 1, отличающееся тем, каждый фиксатор конца планки выполнен в виде подпружиненного диска с скошенной боковой поверхностью, обращенного большим основанием в сторону стойки и имеющего коническую впадину на меньшем основании и отражатель планки на боковой поверхности.

3. Устройство по пп. 1 и 2, отличающееся тем, что обращенные один к другому концы частей планки соединены между со- Pg бой посредством выступа и впадины, а противопоставленные концы имеют наконечники для взаимодействия с впадиной фиксатора. (21) 3306812/28-12 (22) 26.06.81 (46) 30.05.83. Бюл. № 20 (72) И. И. Петрушевский, Н. А. Касаткин, А. Б. Тропп и В. В. Овдийчук (71) Киевский ордена Трудового Красного

Знамени инженерно-строительный институт (53) 685.643 (088.8) (56) 1. Патент Германии № 418697, кл. 77 а 5/00, 1925. (54) (57) 1. УСТРОЙСТВО ДЛЯ ПРЫЖКОВ В ВЫСОТУ, содержащее установленные на стойках обоймы, каждая из которых несет подпружиненный кронштейн, шарнирно связанный с держателем планки, отличающееся тем, что, с целью повышения удобства в пользовании, оно имеет подпружиненные фиксаторы концов планки, смонтированные на обоймах, а планка выполнена трубчатой и составной по длине из иг.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1020141

Изобретение относится к спорту, а именно к устройствам для тренировки легкоатлетов, в частности для прыгунов в высоту, и может быть использовано и в других видах прыжков.

Известно устройство для прыжков в высоту, содержащее установленные на стойках обоймы, каждая из которых несет подпружиненный кронштейн, шарнирно связанный с держателем планки (1) .

Известное устройство неудобно в пользовании.

Цель изобретения — повышение удобства в пользовании.

Поставленная цель достигается тем, что устройство для .прыжков в высоту, содержащее установленные на стойках обоймы. каждая из которых несет подпружиненный кронштейн, шарнирно связанный с держателем планки, имеет также подпружиненные фиксаторы концов планки, смонтированные на обоймах, а планка выполнена трубчатой и составной по длине из двух частей с совмещением обращенных один к другому торцов, при этом каждая часть планки на стороне, обращенной к основанию, имеет продольную прорезь, а каждый держатель выполнен подпружиненным и размещен в полости планки на конце, обращенном к стойке.

Каждый фиксатор конца планки выполнен в виде подпружиненного диска со скошенной боковой поверхностью, обращенного большим основанием в сторону стойки и имеющего коническую впадину на меньшем основании и отражатель планки на боковой поверхности.

Обращенные один к другому концы частей планки соединены между собой посредством выступа и впадины, а противопоставленные концы имеют наконечники для взаимодействия с впадиной фиксатора.

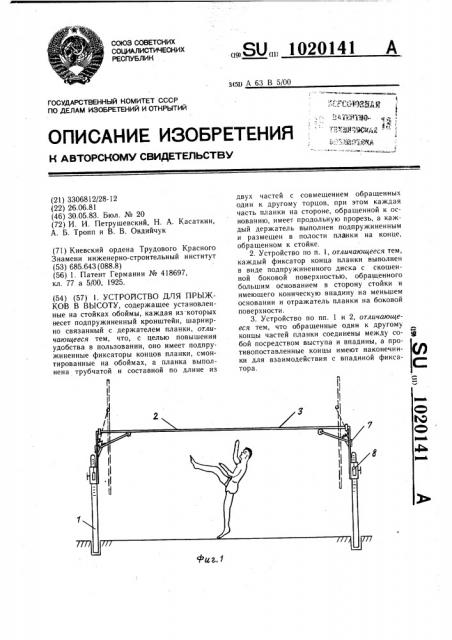

На фиг. 1 дано устройство, общий вид; на фиг. 2 — часть планки, стойка и кронштейн; на фиг. 3 — стыковочный узел планки; на фиг. 4 — фиксатор с отражателем вид сбоку", на фиг. 5 — фиксатор с отражателем, вид с торца; на фиг. 6 — планка и фиксатор, вид сбоку со стороны разбега; на фиг. 7 — то же, вид снизу; на фиг. 8 — фиксатор с отражателями; на фиг. 9 — шарнир, состоящий из проушины и поворотной вилки.

Устройство для прыжков в высоту содержит вертикальные стойки 1, на которых укреплена трубчатая планка, состоящая из двух частей 2 и 3. Обращенные один к другому концы частей 2 и 3 планки соединены между собой посредством выступа

4 и впадины 5. На свободных концах планки имеются подпружиненные фиксаторы 6 и упоры 7, смонтированные на обоймах 8.

К упору 7 с помощью шарнира 9 крепится кронштейн 10, подпружиненный пружиной

11 и имеющий ограничительный выступ 12.

На конце кронштейна 10 имеется шарнир

13, связанный своей проушиной с планкой.

На верхнем конце упора 7 закреплен с помощью взвинчивающегося винта, фиксатор 6 планки, выполненный в виде подпружиненного диска с скошенной боковой поверхностью, обращенного большим основанием в сторону стойки. Диск имеет коническую впадину на меньшем основании, а на боковой поверхности отражатель 14 направляет конец планки в сторону вверх от спортсмена при неудачной попытке.

Внутри каждой части планки помещена пружина 15 сжатия, упирающаяся одним концом во внутренний торец планки, а дру15 гим — в держатель 16 планки, связанныи при помощи шарнира 13 с кронштейном 10.

Каждый держатель 16 размещен в полости планки на конце, обращенном к стойке 1.

Внутри планки установлена пластина 17, а на стороне, обращенной к основанию, имеется продольная прорезь 18. На обоймах 8 имеются окна 19, а на стойках 1 сантиметровые шкалы для установки высоты планки.

На верхнем конце кронштейна 10 свободно насажена вилка 20, застопоренная на нем от продольного перемещения стопорным винтом 21, помещенным в овальное

as

55 отверстие 22 корпуса вилки. Таким образом, держатель 16 и планка могут поворачиваться на оси вилки 20 в вертикальной плоскости вдоль направления планки, Вместе с тем, планка может поворачиваться и в горизонтальной плоскости за счет проворота вилки 20 на торце кронштейна 10 в пределах длины овального отверстия 22

Устройство работает следующим образом.

Спортсмен выполняет прыжок обычным образом. Если он преодолел высоту и планку не задел, то планка покоится в исходном положении. Поскольку планка за счет пружины 15 упирается в фиксатор 6 и имеет опору на шарнире 13 кронштейна 10, который не падает вниз, так как упирается выступом 12 в вертикальный упор ?, сохраняется ее устойчивое горизонтальное положение. Верхний край планки имеет строго горизонтальное положение (планка не провисает ), так как каждая ее часть фиксирована в трех точках: стыковочный узел, фиксатор и шарнир рычага.

Если спортсмен коснулся планки, то стыковочный узел в силу движения одной или обеих частей концов планки в сторону вниз или вверх рассоединяется, и обе части планок под действием силы тяжести падают вниз. Противоположный торец планки, преодолевая сопротивление пружины 15, выходит из зацепления с фиксатором и обеспечивает ее падение. Шарнир 13 при этом срабатывает и торцовые части планки ус1020141 тремляются вверх. Не испытывая больше сопротивления, пружина 11 разжимается и влечет за собой кронштейн 10, который поднимается вверх, увлекая за собой планку.

В результате этих взаимодействий каждая часть планки занимает вертикальное по-. ложение, а кронштейн 10 освобождает проем между стойками 1. Каждая часть планки при этом подтягивается вверх под действием пружины 11, опирающейся на держатель

16, а, следовательно, на шарнир 13 кронштейна 10. Это необходимо для того, чтобы внутренний торец планки не касался грунта. Этому объему способствует также движение кронштейна 10 вверх в сторону стойки. Шарнир 13 срабатывает не только в держателе 16, который при этом скользит по прорези планки, но и в его вилке 20, которая поворачивается на торце кронштейна 10 и обеспечивает свободу движения падающей планке. Для того, чтобы направить падение планки после ее расстыковки, слу- 20 жит отражатель 14 фиксатора 6. Отражатель 14 направляет падающий конец план. ки в сторону разбега спортсмена (или от него) и предотвращает втыкание ее торцовой части в вертикальный упор 7 или в обойму 8 и.стойку 1 при малой высоте планки, чем обеспечивает безопасность ее движения.

Положение фиксатора 6 относительно торца планки регулируется с помощью вращения фиксаторов, т. е. ввинчиванием или вывинчиванием его из упора. Это необходимо для установки такой величины силы воздействия на планку, которая соответствует силе сбивания истинной (существующей по правилам) планки.

Находящаяся внутри планки пластина

17 обеспечивает снятие провисания планки, удержания ее в строго горизонтальном положении и предотвращения ее деформации.

Регулировка горизонтали планки осуществляется подъемом или опусканием обоймы

8 (зажимной винт не обозначен).

Установка высоты планки осуществляется с помощью сантиметровой шкалы, нанесенной на поверхности стоек 1, для чего в обойме 8 имеется окно 19, в котором помещен индекс установки высоты, перемещаемый и фиксируемый по вертикали. Индекс служит для выверки высоты перед соревнованием.

Перед очередным прыжком планка устанавливается в исходное (рабочее) положение вручную. Для этого спортсмен оттягивает планку за нижний конец вниз к середине и устанавливает одну часть планки, упирая ее торцом в фиксатор 6. При воздействии спортсмена на планку в указанном направлении сжимается пружина 15 и растягивается пружина 11, а все детали занимают исходное положение. Поскольку выступ торца планки входит во впадины фиксатора, планка удерживается в горизонтальном положении. Установив одну часть планки, спортсмен аналогичным образом устанавливает и другую. При этом он стыкует их, направляя руками и совмещая внутренние торцы планки за счет незначительного разведения их относительно друг друга для входа в зацепление впадины 5 и выступа 4 стыковочного узла. Планка готова для прыжка.

Предлагаемое устройство повышает удобство в пользовании.
