Реферат



ТОРЦОВАЯ ФРЕЗА по авт. св. № 848187, отличающаяся тем, что, с целью повышения производительности обработки посредством регулирования радиального биения режущих вставок, ступенчатый регулировочный винт выполнен сборным, в виде подвижной пары втулка-валик, причем участок поверхности валика, контактирующий с продольной радиусной канавкой вставки , выполнен эксцентрично оси валика.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 848187 (21) 3266077/25-08 (22) 30.03.81 (46) 30.05.83. Бюл. № 20 (72) Г. В. Филиппов, В. И. Зайцев и Ю. Н. Никифоров (71) Ордена Трудового Красного Знамени

Ленинградский институт точной механики и оптики (53) 621.914.22 (088.8) (56) 1. Авторское евидетельство СССР № 848187, кл. В 23 С 5/06, 19?9.

„„SU„„020193 A з(51) В 23 С 5/06// В 23 С 5/24 (54) (57) ТОРЦОВАЯ ФРЕЗА по авт. св. № 848187, отличающаяся тем, что, с целью повышения производительности обработки посредством регулирования радиального биения режущих вставок, ступенчатый регулировочный винт выполнен сборным, в виде подвижной пары втулка-валик, причем участок поверхности валика, контактирующий с продольной радиусной канавкой вставки, выполнен эксцентрично осн валика.

1020193

Фиг.2

Составитель С. Беляев

Техред И. Верес Корректор А,. Тяско

Тираж 1106 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, ж — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Л. Филь

Заказ 3?76/10

Изобретение относится к металлорежущему инструменту.

По основному авт. св. № 848187 известна торцовая фреза, снабженная двухступенчатым регулировочным винтом, на ступени большого диаметра которого выполнена резьба, а на режущей вставке — продольная раднусная канавка, предназначенная для взаимодействия со ступенью меньшего диаметра винта, причем оси винта и вставки расположены в одной плоскости, проходя- 10 щей через середину паза.

Недостатком известной торцовой фрезы является отсутствие радиальной регулировки режущих вставок, вследствие чего из-за увеличенного радиального биения режущих кромок ограничивается ее производительность.

Цель изобретения — повышение производительности обработки.

Указанная цель достигается тем, что в торцовой фрезе, в корпусе которой установлены цилиндрические режущие вставки, закрепленные посредством упругих элементов, и двухступенчатые регулировочные винты, на ступенях большого диаметра которых выполнена резьба, а ступени меньшего диаметра взаимодействуют с продольными радиусными канавками режущих вставок, ступенчатый регулировочный винт выполнен сборным в виде подвижной пары втулка-валик, причем участок поверхности валика, контактирующий с продольной радиусной канавкой вставки, выполнен эксцентрично оси валика.

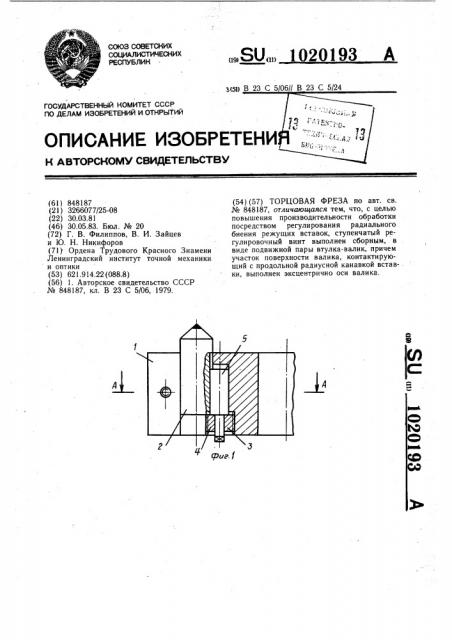

На фиг. 1 представлена часть предлагаемой торцовой фрезы с узлом крепления и регулировки режущей вставки; на фиг. 2— сечение А-А на фиг. 1.

В корпусе 1 фрезы в цилиндрическом отверстии установлена вставка 2, которая взаимодействует с двухступенчатым винтом 3, состоящим из двух элементов — втулки 4 с наружной резьбой и валика 5, участок 6 поверхности которого, контактирующий с продольной радиусной канавкой 7 режущей части, выполнен эксцентрично.

Пазы 8 и 9 образуют упругую систему, обеспечивающую зажим режущей вставки с помощью винта 10.

Регулировка осевого и радиального биения режущих вставок производится путем проворачивания соответственно втулки и валика. После регулировки режущих вставок производится их закрепление.

Предлагаемое конструктивное выполнение обеспечивает повышение производительности обработки путем уменьшения биения и соответственно более равномерного распределения нагрузок на режущие вставки фрезы.
