Реферат



3<Щ В 27 С 9У00

ГОСУДАРСТВЮЕЬ9 КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТБЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

,"„т »

Я Уум :,.- »p;,. (21 3372608/29-15 (22) 04.12. 81 (46) 30.05.83. Бюл. 9 20 (72) И.С. НизОвцев и О.В. Чернышев (53) 674.055(088.8) (56) 1.патент Франции 9 2032572, кл..В 27 С 9/ОО, 1970.

2. Устройство бытовое деревообрабатывающее настольное "УВДН-1". Руководство по эксплуатации.: Харьков, Облполигра@издат,1980 (прототип) ° (54)(57).УИИВЕРСАЛЬНЫИ НАСТОЛЬНЫИ ДЕРЕВООВРАВАТЫВИОЩИИ СТАНОК, включающий,SU.„20234 станину, узлы строгания, пиления, сверления и точения с рабочими органами и общим приводом, о т л и ч аю шийся тем, что, с целью сокра- щения времени переналадки, станина выполнена s виде А-образного корпуса и. снабжена шарнирно установленным в верхней части корпуса поворотным блоком-с рабочими столами для узлов строгания и пиления, которые связаны с приводом посредством зубчатых шестерен, .а узлы сверления и точенияпосредством гибкого вала.

1020234

Изобретение относится к деревообрабатывающейся промышленности, в частности к универсальному оборудованию для обработки деревянных заготовок . в бытовых условиях, в небольших ремонтных и школьных мастерских.

Известен комбинированный деревообрабатывающий станок, включающий станину со столом и поворотным блоком с узлами строгания, пиления, и привод (1).

Известен также универсальный настольный деревообрабатывающий станок, включающий станину, узлы строгания, пиления, сверления и .точения с рабО» чими органами и общим приводом j2 ).

Недостатком известных станков является сложность переладки с одного вида работ на другой.

Цель изобретения — сокращение времени переналадки. 20

Поставленная цель достигается тем, что станина выполнена в виде А-образного корпуса и снабжена шарнирно установленным в его верхней части поворотным блоком с рабочими столами 25 для узлов строгания и пиления, которые связаны с приводом посредством зубчатых шестерен, а узлы сверления и точения - посредством гибкого вала. ЗО

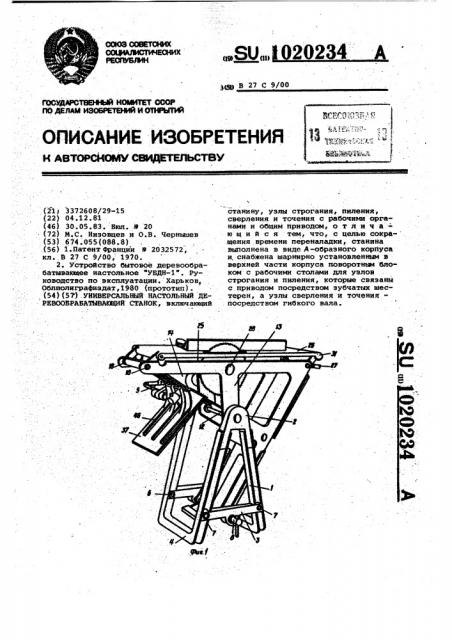

На фиг.: 1 изображен универсальный настольный деревообрабатывающий станок, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, вид сбоку; на фиг. 4 — то же, позиция ии-З5 ления; на фиг, 5 — то же, позиция строгания; на фиг. б — то же, позиция сверления; на фиг. 7 — то же, позиция точения.

Станок включает станину 1, выпол- . ненную в виде A-образного корпуса, 40 состоящего иэ 4 -образных элементов 2 с перекладинами 3 и fl-образных деталей 4, которые крепятся к элементам

2 и кронштейну 5 крепления.

На перекладинах 3 с одной стороны 45 установлены шаровые фиксаторы б, а с другой — резьбовые отверстия 7, соосные шаровым фиксаторам б. В резбовые отверстия 7 входит штыревой фиксатор 8. 50

Кронштейн 5 крепления представляет собой монолитную деталь в виде верхней 9 и нижней 10 плит. Верхняя плита 9 выполнена Т-образной формы, в трех концах которой расположены 55 эксцентриковые зажимы 11. Кронштейн

5 крепления закреплен на элементах

2 при помощи оси 12, на которой шарнирно установлен блок 13. На верхней плите 9 также установлен электродви- 60 гатель 14 общего привода, на валу которого закреплена зубчатая шестерня

15, а с тыльной стороны установлен фланец .16 для присоединения гибкого вала 17.

Поворотний блок 13 образован двумя фигурными пластинами 18, жестко соединенными полыми осями 19. На плас тинах 18 для узла 20 строгания закреплены передний подвижный 21 и задний неподвижный 22 столы, а также ножевой вал 23 с зубчатой шестерней

24. На пластинах 18 для узла 25 пиления установлен подвижный стол 26 с фиксатором 27, пильный вал 28 с пилой 29 и зубчатой шестерней 30.

Стол 26 на торцах имеет утолщение с отверстиями, в которых на осях 31 шарнирно закреплены звенья 32, абраэующие с осями 31 и поворотным блоком 13 шарнирный четырехэвенник.

Узлы сверления 33 и точения 34 включают сверлильно-токарное устройство 35, установленное на направляющих пластинах 36, и стол 37. Устройство 35 содержит шпиндель 38, закрепленный подвижно в станке 39 с кольцом 40.

В стакане 39 выполнен продольный паэ 41, который служит направляющей.

К тыльному торцу станка 39 прикреплена рукоятка 42, с обеих сторон которой имеются два направляющих паза 43 с подпружиненными фиксаторами 44. На торце рукоятки 42 имеется гнездо 45 для присоединения гибкого вала 17 °

Стол 37 для установки обрабатываемой заготовки при сверлении выполнен с продольными пазами 4б,,по которым можно перемещать стол в плоскости, перпендикулярной возвратно-поступательному движению шпинделя 38 сверлильно-токарного устройства 35. Узел 34 точения имеет в качестве передней бабки сверлильно-токарное устройство 35 со сверлильным патроном 47 или планшайбой 48, в качестве задней бабки использован. стол 37 с центром 49.

Станок работает следующим образом.

Станок устанавливают в рабочее положение введением кронштейна 5 крепления в крышку стола, после чего. тремя эксцентриковыми зажимами 11 верхняя плита 9 прижимает кронштейн

5 крепления к крышке стола. Затем закрепляют поворотный блок 13 в соответствующей позиции для осуществления строгания, пиления, сверле- ния или точения, причем в каждой из возможных позиций поворотный блок 13 предварительно фиксируют шаровым фиксатором б, а потом закрепляют в резьбовых отверстиях 7 штыревым фиксатором 8

При установке поворотного блока 13 в позиции строгания и пиления зубчатые шестерни 24 или 30 входят в зацепление с шестерней 15 электродвигателя 14. В позиции строгания регулирование толщины строгаемого слоя осуществляют подъемом или опусканием,3

1020234 переднего подвижного стола 21 относи тельно заднего неподвижного стола 22.

В позиции пиления высоту пропила регулируют подъемом или опусканием подвижного стола 29 узла 25 пиления и закрепляют фиксатором 27 °

При установке поворотного блока 13 в позиции сверления и точения вращение шпинделя 38 осушествляется от электродвигателя 14 посредством гибкого вала 17. B качестве задней бабки прн точении используют стол 37 с ,центром 49.

Сверлильно-токарное устройство 35 можно использовать вне структуры станка для различных работ в пределах, допустимых длиной гибкого ва-. ла 17.

2020234

1020234

1020234

@be. 7
