Посадочное устройство для стволового шахтного подъемного сосуда

Посадочное устройство для стволового шахтного подъемного сосуда

Иллюстрации

Показать все

Реферат

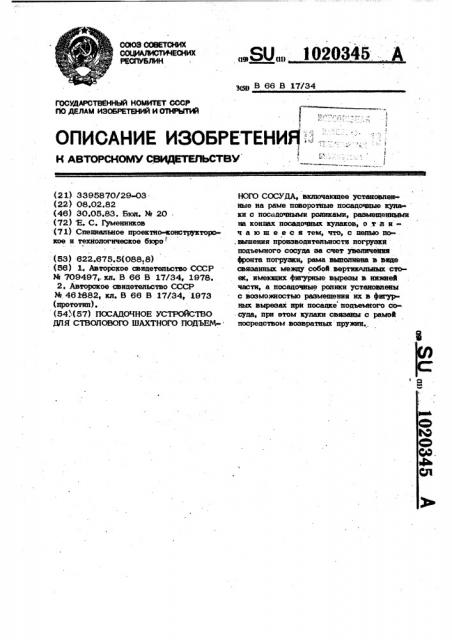

СООЭ СОЕЕТСНИХ йОЛЮЛИРН%

РЕСПУБЛИК

3(Я) В 66 В 17/34

3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ М ABTOPCktOMV СВИДГЫП СТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3395870/29-03. (22) О8.02.82 (46) 30.05.83. Бюл. % 20 . (72) Е. С. Гуменников (7 1) Специальное проектно-конструкторсme и технологическое бюро (53) 622.675.5(088,8) (56) l. Авторское свидетельство СССР

М 709497,. кл. В 66 В 17/34, 1978.

2. Авторское свидетельство СССР

М 461882, кл. В 66 В 17/34, 1973 (прототип) .. (54 .:(57) ПОСАДОЧНОЕ УСТРОЙСТВО

ДПЯ СТВОПОВОГО ШАХТНОГО ПОДЪЕР „,SU.„ i 020345 А

НОГО СОСУДА, включакщее установлен» иые на раме поворожые посадочные купа» ки с посадочными роликами, размещенными на концах посадочных кулаков, о т л ич а ю m е е с я тем, что, с целью повышения производительности погрузки подъемного сосуда за счет увеличении фронта погрузки, рама выполнена в виде связанных между собой вертикальных -стоек, имекщих фигурные вырезы в нижней части, а посадочные ролики установлены с возмомностью размещения их в фигурных вырезах при посадке подъемного со-. суда, при етом кулаки связаны с рамой посредством .возвратных пружин..

1020345

20

Изобретение относится к шахтному строительству, в. частности, к оборуцованию цля шахтного стволового прохоцческого подъема.

Известно посадочное устройство поцъем5 ного сосуда, включающее установленные на рамках качающиеся площадки с посадочными кулаками и силовыми гицроцилинцрами 1)Н,едостаткомм устройства является то, что оно может использоваться лишь в стационарных условиях в специальных высечках, Наиболее близким к прецлагаемому по

15 технической сущности и цоетигаемому ре« эультату является посацочное устройство для сосуда, включающее установленные на раме поворотные посадочные кулаки с посадочными роликами, размещенными на концах посацочных кулаков 2 )Указанное устройство имеет тот же нецостаток, кроме того, при посацке поцъемного сосуда на это устройство не еспечивается смещения сосуца к oreH 25 ке ствола цля освобождения сечения ствола, необхоцимого цля производительной работы породопогруэчика.

UeIIb..изобретения - повышение произвоцительности погрузки подъемного сосуда эа счет увеличения фронта погрузки, Поставленная цель достигается тем, что в устройстве, включающем установленные на раме поворотные посадочные кулаки с посадочными роликами, размещенными на концах посадочных кулаков, рама aamoII-35 иена в вице связанных между собой вертикальных стоек, имеющих фигурные вырезы в нижней части, а посадочные ролики установлены с воэможностью размещения их в фигурных вырезах при посадке поцъемного сосуда, при этом кулаки связаны с рамой посредством возвратных пружин.

На фиг. 1 показано устройство> общий виц, разрез вертикальной плоскостью цо 45 стволу; на фиг. 2 — то же, виц в плане.

Посадочное устройство цля стволового шахтного подъемного сосуда, в частности цля прохоцческой бадьи l, включает в себя подвесной прохоцческий полок-каретку S0

2 с бацьевым раструбом 3. Полок-каретка 2 оборудован монорельсом 4, на котором смонтировано на катках 5 кольцо 6.

Сверху кольцо 6 имеет ограничители 7 и для своего кругового поворота находит ся в зацеплении, например, в фрикционном, с привоцом 8 со шкивом 9 трения в про еме 10 в оболочке полока-каретки 2.

На боковой поверхности кольца 6 смонтированы кронштейны 11, а к последним, уже радиально, с помощью ребер 12 жест кости прикреплена рама 13. Рама 13 внизу связана ребром 14, а на осях 15 шарнирно закреплены кулаки,16. Кулаки

16 имеют на концах посацочные ролики

17, а с обратной стороны - пружины 18..

В нижней части рама 13 имеет фигурный вырез 19 для ограничения роликов 17 в нижнем рабочем положении.

При погрузке.пороцы с помощью привода 8 рама 13 с посацочными кулаками

16 совмещается с проекцией бадьи 1 (фиг. 11).

Бацья 1 опускается на ролики 17 и далее совершает движение по сектору, описанному кулаками 16 при повороте их на оси 15, причем бадья устанавливается в крайнем нижнем положении на ребро 14 и на о6а ролика 17, достигших ограничителя 19. Бацья 1 смещается в плотную к стенке выработки (показано контурными линиями на фиг. 1), оставляя наибольшую свобоцную площаць сечения выработки цля работы пороцопогруэочного устройства, причем его рабочий орган, например грейфер, при зачерпывании может нахоциться на половину своего циаметра поц бадьей.

Во время цвижения бацьи на поверхность пороцопогрузчиквыполняетперекидку пороцы из мертвой зоны поц кулаками

16 в противоположную сторону, причем конфигурация посацочного устройства не мешает работе пороцопогрузчика.

На прочих прохоцческих операциях, когда необхоцимо бацын свобоцно опускать на забой, посацочное устройство перегооняется на катках 5 приводом (8 и 9) на противоположную сторону, Устройство может быть использовано на прохоцке вертикапьных выработок малогосечения,,когда установленная по обычной схеме на забой бадья и грейфер породопогрузчика не вписываются в площадь забоя.

Использование прецлагаемого устройся ва позволит применить механизированныепороцопогруэчики, наример, грейферного типа в вертикальных выработках круглого сечения, диаметр которого в свету не более 3 м, что дает возможность повысить проиэвоцительность погрузки.
