Изобретение относится к подъемно-транспортному машиностроению, а именно к пролетным балкам, преимущественно мостовых и козловых кранов.

Известна пролетная балка коробчатого сечения, содержащая верхний и нижний пояса, вертикальные стенки и прикрепленные к ним обечайки (1).

Недостатками известной конструкции являются наличие поперечных ребер жесткости, приваренных к верхнему поясу балки, из-за значительных сварочных деформаций и различная вертикальная жесткость верхнего пояса в различных сечениях балки.

Цель изобретения — повышение надежности и дол говеч ности работы балки.

Поставленная цель достигается тем, что пролетная балка крана коробчатого сечения, содержащая верхний и нижний пояса, вертикальные стенки и прикрепленные к ним сквозные обечайки, снабжена по крайней мере одним продольным ребром жесткости, прикрепленным к обечайкам и верхнему поясу.

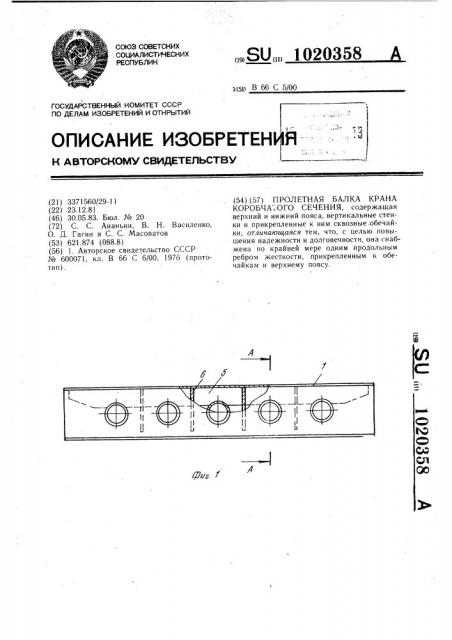

На фиг. 1 изображена пролетная балка крана, общий вид; на фиг. 2 — разрез

А — А на фиг. 1.

Балка содержит верхний 1 и нижний 2 пояса, вертикальные стенки 3 и прикрепленные к ним сквозные обечайки 4. Балка снабжена продольным ребром 5 жесткости, прикрепленным к обечайкам 4 и верхнему поясу 1, и поперечными ребрами 6 жесткости.

Обечайки 4, соединяя вертикальные стенки 3, обеспечивают жесткость коробчатого сечения балки, устойчивость вертикальных стенок 3 и продольного ребра 5 жесткости.

Продольное ребро 5 жесткости обеспечивает одинаковую вертикальную жесткость верх15 него пояса 1 балки и, являясь элементом верхнего пояса 1, увеличивает его прочность. Поперечные ребра 6 жесткости служат для повышения устойчивости вертикальных стенок 3 и продольного ребра 5 жесткости. Поперечное ребро 6 жесткости

20 располагается между обечайками 4.

Использование изобретения позволит повысить надежность и долговечность балки.
