Устройство для мокрого формования пучков химических волокон

Устройство для мокрого формования пучков химических волокон

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ МОКРОГО ФОРМОВАНИЯ ПУЧКОВ ХИМИЧЕСКИХ ВОЛОКОН, содержащее фильерный комплект с групповым расположением прядильных отверстий и разделительный диск с отверстиями для проведения пучков волокон, расположенные в корыте со средством для подачи осадительной жидкости, отличающееся тем, что, с целью повышения качества волокна, разделительный диск смонтирован на фильерном комплекте с зазором, ламинирующим движение осадительной жидкости к отверстиям диска . (П с го 4 Oi СО

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК уд) D 01 D 5/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСИ0МУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2i). 3396938/28-12 (22) 12. 02. 82 (46) 30.05.83. Бюл. 9 20 (72) Д.Н. Николаев, М.Г. Бахурин, В.И. Титов, Н.A. Соломонов и P.Ê.Авдеева (53) 677.051.125.26.913.3(088.8) . (56) 1. Авторское свидетельство

СССР В 647364/ кл. D 01 D 5/06, 1977. (54) (57) УСТРОЙСТВО ДЛЯ МОКРОГО ФОРМОВАИИЯ ПУЧКОВ ХИМИЧЕСКИХ ВОЛОКОН, „.SU„„1020463 А содержащее фильерный комплект с групповым расположением прядильных отверстий и разделительный диск с отверстиями для проведения пучков волокон, расположенные в корыте со средством для подачи осадительной жидкости, о т л и ч а ю щ е е с я тем, что, с целью повышения качества волокна, разделительный диск смонтирован на фильерном комплекте с зазором, ламинирующим движение осадительной жидкости к отверстиям диска.

10 20463

Составитель Л. Шмелева

Редактор Н. Стащишина Техред К.Мыцьо Корректор Л. Бокшан

Заказ 3848/23 Тираж 461 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Филиал IIIIII "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к производству химических волокон, а именно к устройствам.для мокрого формования пучков химических волокон.

Известно устройство для мокрого формования пучков химических волокон, содержащее фильерный комплект с групповым расположением прядильных отверстий и разделительный диск с отверстиями для проведения пучков волокон, расположенные в корыте со средством для подачи осадительной жидкости 1 .

Недостатком известного устройства является затруднительный подвод свежей осадительной жидкости к центру комплекта, возникновение для структурообразования в начальной, наиболее ответственной, стадии формования пучков волокон.

Цель изобретения — повышение качества волокна путем создания однотипных условий для структурообразования в начальной стадии формования пучков.

Поставленная цель достигается тем, что устройство содержит расположенный в корыте со средством для подачи осадительной жидкости фильерный комплект с групповым расположением прядильных отверстий, на котором смонтирован разделительный диск с зазором, ламинирующим движение осадительной жидкости к отверстиям диска.

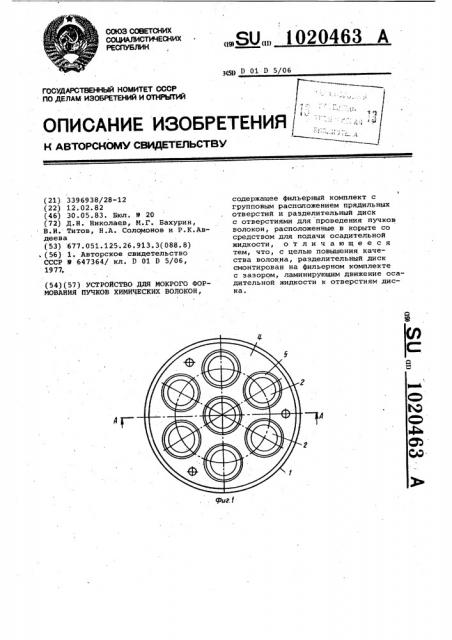

На фиг. 1 представлено устройство, вид сверху; на фиг. 2 — разрез А-A на фиг. 1.

Устройство для мокрого формования пучков химических волокон со держит расположенный в корыте со средством для подачи осадительной жидкости фильерный комплект 1 с групповым расположением прядильных отверстий 2, на котором с зазором 3 смонтирован разделительный диск 4 с отверстиями 5, выполненными в виде диффузора.

Поступающая осадительная жидкость заполняет зазор 3 и отверстия 5 в диске 4. Вытекающий из прядильных отверстий 2 комплекта прядильный раствор под влиянием осадительной

15 жидкости образует слабые по прочности волокна, которые по мере перемещения в осадительной жидкости упрочняются. При этом перемещение пучков волокон создает вблизи прядильных отверстий разрежение порядка 1020 мм вод.ст. Под влиянием этого разрежения осадительная жидкость с периферии поступает в зазор между комплектом и диском, стабилизируется по своему течению и направляется в отверстия 5 диска 4 вместе с волокнами.

Предлагаемое устройство позволяет осуществить направленное регулирование начальных стадий структурообразования при формовании волокон: исключает завихрения потока осадительной жидкости, влияющие на устойчивость слабых волокон* на самом ответственном участке формования во35 локон и улучшает однотипность условий структурообраэования в начальной стадии формования.
