Гравитационное сооружение

Гравитационное сооружение

Иллюстрации

Показать все

Реферат



ГРАВИТАЦИбННОЕ СООРУЖЕНИЕ, включающее установленный на отсыпанное основание пустотелый блок с донным отверстием, причем нижняя кромка блока с внутренней .стороны имеет скос, от л и ч а ю щ е е .с я тем, что, с целью упрощения установки , угол скоса составляет 1,05-1,30 угла естественного откоса материала основания. (Л N5 4:ii оо со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСА ЛИН

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ CBMQD ЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ (21) 3003273/29-15 (22) 28. 10. ВО .(46) 30..05 ° 83. Бюл. 9 20. (72) A.Т. Беккер и Л.В. Ким (71) Дальневосточный ордена Трудового Красного Зйаменн политехнический институт им. В.В. Куйбыаева (53) 627;2(088.8) (56) 1.. Климов В.Д - и др. Строительство опускных колодцев. И., 1975., с. 13.

2. АвторсКое. свидетельство СССР

9 45538, кл. E 92 В 1/00,. 1933 (прототип).,SU„„1020489 А (54) (57) ГРАВИТАЦИОННОЕ СООРУЖЕНИЕ включающее установленный на отсыпан. ное основание пустотелый блок с донным отверстием, причем нижняя кромка блока с внутренней, стороны имеет скос, о т л и ч а ю щ е е с я тем, что, с целью упрощения установки, угол -скоса составляет 1,05-1,3О угла естественного откоса материала основания.

1020489

ВНИИПИ. Заказ 3854/24 . Тираж .673 Подписное филиал ППП "Патент",г.ужгород,ул.Проектная,4

Изобретение относится к портово- . му строительству и может быть использовано для быстрого возведения причальных, оградительных или берегозащитных сооружений, а также в объектах подводного строительства при освоении шельфа.

Известно гравитационное сооружение,типа опускного колодца, включающее объемный строительны элемент в виде цилиндрической оболочки, погружающейся в грунт под действием собственного веса, причем нижняя кромка оболочки с внутренней стороны имеет скос f 1 ).

Известно также гравитационное 15

Сооружение, включающее установлен.— ный на отсыпанное основание пустотелый блок с донным отверстием, причем нижняя кромка блока с внутренней стороны имеет скос 52 3. 2О

Недостаток известных устройств состоит в сложности установки, так как при опускании блока на основание требуется тщательная.его планировка, что при размещении сооруже- 25 ния под водой очень трудоемко.

Цель изобретения — упрощение установки блока.

Поставленная цель достигается тем, что угол скоса составляет 1,051,30 угла естественного откоса материала основания.

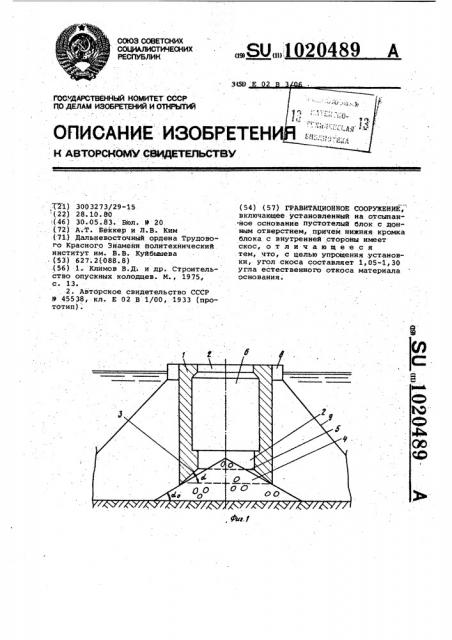

На фиг. 1 — изображен. пустотелый блок в процессе установки на основание, поперечный разрез; на фиг. 2 - готовое сооружение, поперечный разрез.

Сооружение состоит нз пустотело-. го блока. 1 с донным отверстием 2, причем нижняя кромка блока 1 .с внутренней стороны имеет скос 3. Блок 1 установлен на каменное основание 4, имеющее после отсыпки естественный откос 5, а внутреннее пространство б блока 1 заполнено камнем.или иным

;грунтовым материалом. На верхнюю грань блока установлена плита 7, являющаяся надстройкой сооружения.

Позициями 8 и 9 соответственно показаны понтон и якорные цепи.

Строитех.ьство сооружения осуществляют следующим образом.

После изготовления блока 1 .его доставляют на плавку к месту установки посредством понтона 8 и закрепляют якорными цепями 9. Через отверстие 2 производят отсыпку камня для образования основания 4 с откосами 5, при этом происходит саморазравнивание основания по скосам 3, т.е. после отсыпки основания 4 разравнивание не требуется. Затем производят виброуплотнение верхней части основания 4, после .чего йроиэводят отсыпку камня или грунта во внутреннее пространство блока 1 и установку плиты 7. После снятия вспомогательных элементов — понтона 8 и якорных цепей 9сооружение готово к эксплуатации.

Предлагаемое выполнение сооружения позволяет значительно упростить

era установку за счет исключения раэравйивания основания.
