Реферат



1. гадРОТЕХНИЧЕСКШ СООРК-/ ЖЕНИЕ, бодержацее строительные блою, установленные друг за друзсчэм в ряды с засыпкой пространства между ними, причем ось симметрии блока параллельна направлению ряда, отличающееся тем, что, с целью снижения расхода бетона и расширения области использования, строительные блоки име ют П-образное сечение, выполнены с ч, пазом на одной из боковых полок и сна жены шпунтовыми замкакю, связывающими блоки Между собой, а ряды блоков рас .положены с шагом, не превышающим шири Г -г ну П-образных блоков, между . установлены связующие элементы. 2.Сооружение по ti. 1, о т л ичающееся тем, что св гзующие элементы выпош ены в виде п-образных бетонных блоков. 3.Сооружение по п. 1, отличающееся тем что связующие элементы выполнены в виде д&утавровой бетонной балки, 4.Сооружение по пп« 1 и 2, отличающееся тем, что каждф1й из П-образных блоков выполнен со следунзищм соотношением размеров: . . А . ; 47ел , где tj - KsicoTa блока; W - масса блока; у - объемная масса бетона; е - ина блока; л - толщина стенок, ширина, блока В 2Д .

6% (И) СОЮЗ СОВЕТСКИХ В ЗМЮОИ

РЕСПУБЛ4К

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OYHPbfAO

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ô30 Е 2 В 3 06 Е 02 В 3 14 (54)(57) 1 ° ГИДРОТЕХНИЧЕСКЩ СООРУ,-

ЖЕНИЕ, Содержащее строитедьные блоки, установленные друг за .другом в ряды с засыпкой пространства между ними, причем ось симметрии блока параллельна направлению ряда, о т л и ч а ющ е е с я тем, что, с целью снижения расхода бетона и расширения области . использования,. строительные- блоки име- ют П-образное сечение, выполнены с пазом на одной иэ боковых полок и снабжены шпунтовыми заиками, связывающими блоки между собой, а ряды блоков рас,положены с шагом, не превышающим шириhA - -масса блока, у - объемная масса бетона, 6 - длина блока, b толщина стенок, ширина блока В = 2)i . (21) 3369253/29-15 (22) 14. 01. 82 (46) 30.05 ° 83. Вюл. Ю 20 (72) Г. М. Александров и Г; Н. Петров (53) 627.52(088.8) (56) 1. Патент Франции 9 1570519, кл. Е 02 В, 1969.

2. Авторское свидетельство СССР

9 720095, кл. Е 02 В 3/14 1977 ° ну П-образных блоков, между.которыми установлены связующие элементы.

2. Сооружение по П. 1, о т л ич а ю щ е е с я тем, что свмзующие элементы выполнены в виде П-образных бетонных блоков.

3. СооружЕнне но п. 1, о т л ич а ю щ е е с я тем; что связующие элементы выполнеий в виде двутавровой бетонной балки.

4. Сооружение по пп 1.и 2, о тл и ч а ю щ е е с я тем, что каждый из П-образных блоков выполнен со следующим соотношением размером: .М А

4 4 ВЬ

Ь= — +-у

О где и — вйсота блока, Ф

1020490

10 „= =+ — i

К ь

4+0 h О.

Изобретение относится к портовому; гидротехническому строительству и может быть.использовано при возведении пирсов, волномеров, причальных стенок, берегоз ащитных сооружений.

Известны гидротехнические сооружения, содержащие строительные блоки, установленные друг эа другом 1 .

Недостатком данного сооружения является большой расход бетона.

Известно также гидротехническое сооружение, содержащее строительные блоки, установленные друг за другом в ряды с засыпкой пространства между ними, причем ось симметрии блока параллельна направлению ряда g2)., Недостатком известного сооружения является большой расход бетона, а также недостаточно прочная связь между блоками, что ограничивает область их использования только в качестве берегозащитных сооружений.

Цель изобретения — снижение расхода бетона и расширение области ис пользования.

Укаэанная цель достигается тем, что строительные блоки имеют П-о6разное сечение, выполнены с пазом на одной из боковых полок и снабжены шпунтовыми замками, связывающими блоки между собой, а ряды блоков расположены с шагом, не превышающим ширину паза П-образных блоков, между которыми установлены связующие элементы.

Кроме того, связующие элементы могут быть выполнены в виде II-,îáðàçных бетонных блоков, либо в виде двутавровой бетонной балки.

Каждый из П-образных блоков может быть выполнен со следующим сост ношением размеров: где 31 — высота блока;

М вЂ” масса блока, объемная масса бетона, 3 - длина блока, Ь - толщина стенок, ширина блока В 2 Ь;

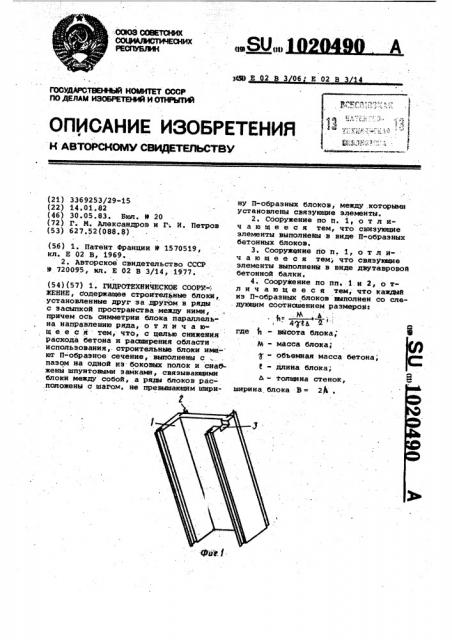

На фиг. 1 изображен П-образный блок со шпунтовьв и замками и пазом, на фиг. 2.- гйдротехническое сооружение, в плане.

Гидротехническое сооружение выполнено из рядов П-образных блоков 1 между которыми размещены шпунтовые замки 2. Блоки выполнены с пазом 3 в боковых полках, в которые вставле20

35 40

60 ны связующие элементы 4 П-образного сечения или балки 5 двутаврового сечения.

Каждый иэ П-образных блоков выполнен со следующим соотношением разме-. ров:! где Ъ - высота блока, М - масса блока объемная масса бетона, — длина блока, толщина стенок, ширина блока В = 2Ь.

Монтаж гидротехнй4еского сооружения ведут с берега в следующем порядке.

Сначала устанавливают 1-й ряд из

П-образных блоков 1 вдоль оси, перпендикулярной линии берега, причем при установке ось П-образного сечения параллельна оси ряда, а шпунтовые замки блоков, установленных друг за другом, стыкуются между собой.

;Первый от берега блок замоноличивают, а последующие блоки заполняют засыпкой, либо скальной, либо песчаной.

Затем устанавливают 2-й ряд из П-образных блоков 1 со шпунтами и т.д.

Шаг между параллельными рядами не должен превыаать ширину П-образного блока.

Между рядом расположенными рядами устанавливают связующие элементы.

Эти элементы могут быть выполнены в виде П-образных блоков беэ шунтовых замков 2, полки которых входят в пазы соответствующих блоков двух соседних рядов и ориентированы вдоль стенок полок блоков 1, или в виде двутавровой бетонной балки 5.

Все ряды, соединенные связующими элементами, перекрываются либо бетонными Плитами, либо другим перекрытием.

Технико-экономический эффект от создания сооружения достигается за счет экономии бетона приблизительно на 256 на одну секцию по сравнению с прототипом.

Таким образом, предлагаемое гидротехническое сооружение снижает расход бетона, по сравнению с прототипом, имеет широкую область применения и может быть использовано .как при возведении, волноломов, пирсов, причальных стенок, так и в качестве берегозащитных сооружений.
