Реферат



СОКИ СОВЕТСКИХ

СОЦ}4АЛИСТИЧЕСНИХ

РЕСПУБЛИК

3С5В КОЗа О

ГОСУДАРСТВЕННЬЙ КОМИТЕТ, СССР

fO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н АВТОРСКОМЪ ОВИДЕТЕЛЬСТВЪ (2i ) 3340240/23-26 (22) 04.09.81 (46) 30..05.83. Бюл. Ф 2О (72) Н.A.Ìóõàíîâ и Н.N.ßêóøåâ (71) Всесоюзный государственный ордена Трудового Красного Знамени головной проектно-изыскательский и научно-исследовательский институт по переброске и распределению вод северных и сибирских рек им. Е.Е. Алексеевского (53) 663 ° 63 ° 02 (008 ° 8) (56) 1. Резервуары, облицованные полиэтиленовыми листами. ЭкспрессинФормация, М., вып. 18, ЦНИИЭПсельстрой, 1980.

2.Hel@eg 0.3., Smith G Appropr ate technology for artificial aqui fers."аГоуМ Mater" у 1978Ф 16Р Р зю

®) - ): ИАВ ШИ!6Е ДЛЯ ВОДИ, включающее заглубленный в грунт резервуар, дно и стены которого выполнены из

. А водонепроницаемой пленки, а внутрен- няя полость заполнена водопоглощающим материалом в размещенной над ним засыпкой, и содержащее дренажный трубопровод сбора воды, расположенный на дне резервуара, о т л и ч аю щ е е с я тем, что, с-целью защиты от загрязнений, длительного хра-. нения воды без нарушения ее органо-. лептических свойств и, удобств эксплуатации, водонепроницаемая пленка расположена между водопоглощающим материалом и засыпкой, при этом резервуар снабжен распредалитеЛ)ьщгм перФорированным трубопроикщом, размещенным в его верхней частз щщ пленкой, водозаборным колодцем с Я запорно-регулирующей арматурой, присоединенным к дренажному трубопроводу сбора воды и расположенным в центре резервуара, и воздушнымй колонками, соединяющими резервуар с . атмосФерой.

1020531

Составитель Л. Беркович

Техред В.ДЪлекорей

Корректор A. Дэятко

Редактор lO. Ковач

Заказ 3858/27 Тираж 755

ВНИИПИГосударственногокомитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к водоснабжению, в частности и резервуарам для .хранения воды, используеМцм ;на паст" бищах в пустынных и полупустынных зонах Средней Азии, Казахстана и южных районах РСФСР..

Известен подземный резервуар для воды, конструктивно представляющий собой котлован,. по дну и откосам которого уложено сварное полиэтиленовое полотно, зажатое по верхнему перименту железобетонным монолитным поясом, r!o которому уложены железобетонные перекрытия (.1!.

Указанный резервуар сложен по конструкции, трудоемок в исполнении, требует значительных расходов желе" зобетонных конструкциМ, цемента, металла и других строительных материалов.

Наиболее близким к предлагаемому является хранилище для воды, включающее эаглубленный в грунт резервуай, дно и стены которого выполнены из водонепроницаемой пленки, а внутренняя .полость заполнена водопоглощающим материалом с размещенной над ним засыпкой, и содержащее дренажный трубопровод сбора воды, расположенный на дне резервуара (2 ).

Недостатком данного резервуара является то, что он. не обеспечивает полной защиты воды от загрязнений.

Цель изобретения - защита от заг рязнений, длительное хранение воды без нарушения ее органолептических свойств и удобство эксплуатации.

Поставленная цель достигается тем, что в хранилище для воды, включающем заглубленный в грунт резервуар, дио и стены которого выполнены из водонепроницаемой пленки, а внутренняя полость заполнена водопоглощающим .материалом с размещенной над ннм засыпкой, и содержащем дренажный трубопровод сбора воды, расположен" ный на дне резервуара, водонепроницаеман пленка расположена между водопоглощающим материалом и засыпкой ври этом резервуар снабжен распределительным перфорированным трубопроводом, размещенным в его верхней части под пленкой, водозаборным колодцем с запорно-регулирующей арма- . турой, присоединенным к дренажному трубопроводу сбора воды и расположенным в центре резервуара, и воздушныии колонками, соединяющими резервуар с атмосферой.

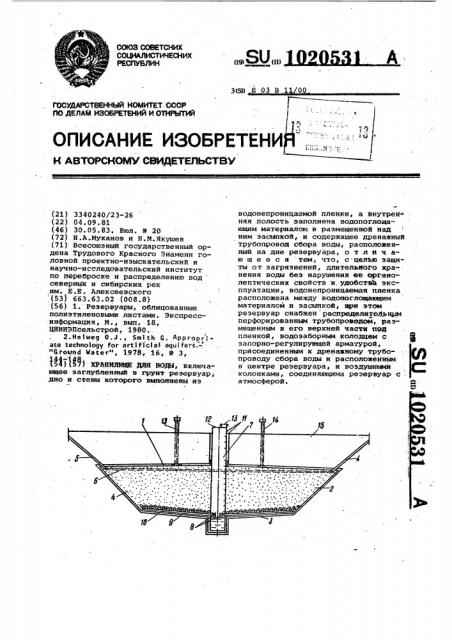

На чертеже изображено хранилище

5 для воды, разрез.

Хранилище состоит из резервуара 1, расположенного ниже глубины промерзания и глубины прогревания грунта и заполненного водопоглощающим ма-!

0 териалом, например промытым кварцевым песком 2, дно 3 и стены 4 которого выполнены из водонепроницаемой пленки, подающего трубопровода 5, распределительного перфорированного трубопровода б, водозаборного колод ца.7 с задвижками 8, дренажного трубопровода 9 сбора воды и гравийно-песчаного фильтра 10. Водозаборный колодец выполнен нз сборных железобетонных элементов. Дпя эксплу20 атации колодца в нем предусматриваются ходовые скобы 11, крышка 12 и люк 13. Во избежание образования вакуума хранилище оборудуется воздушными колонками 14. Над водопог 25 лощающим материалом расположена засыпка 15.

Устройство работает следующим образом.

Вода поступает в хранилище по

30 подающему трубопроводу 5 и далее по распределительному перфорированному трубопроводу б, размещенному в верх ней части резервуара под пленкой.

Вода под действием сил гравитации фильтруется через толщу кварцевого песка и эайолняет нижний слой резервуара до его потолка, при этом задвижки 8 закрыты. Забор воды иэ хранилища осуществляется дренажным

4 трубопроводом 9, расположенным с

40 уклоном к водозаборному колодцу и присоединениям к нему. Гравийно-пес чаный фильтр 16 предусматрчвается для целей предотвращения выноса песка вместе с водой. Крупндсть запол45 иения гравийно-песчаного фильтра определяется расчетом.

Предлагаемое хранилище для воды, построенное без применения металлических и железобетонных конструкций

50 экономически выгодно, позволяет пол:ностью защитить воду от загрязнений и удобно в эксплуатации.
