Опорный узел бесфасоночной фермы из двутавровых элементов

Опорный узел бесфасоночной фермы из двутавровых элементов

Иллюстрации

Показать все

Реферат



ОПОРНЫЙ УЗЕЛ БЕСФАСОНОЧНОЙ ФЕРМ из ДВУТАВРОВЫХ ЭЛЕМЕНТОВ, -включаюишй опорное ребро, прикрепленное к торцу пояса, и ребро жесткости, расположенное с обеих сторон стенки между полками пояса, соединенное с его стенкой и верхним концом прикрепленное к верхней полке .в зоне соединения с ней от опорного ребра пслкя раскоса, о т л и ч a ющ и и с я тем, что, с целью повышения надежности узла, торец ближней к ребру полки раскоса соединен встык с верхним торцом , опорного ребра, a нижний конец ребра жесткости прикреплен к нижней пояса в зоне ее соединения с опорным .ребРОМ.. (Л о NP о сд :Ад сд

СОЮЗ- СОВЕТСКИХ

O_#_Nl5

РЕСПУбЛИК аю «и

3(5g Е 04 В 1 38

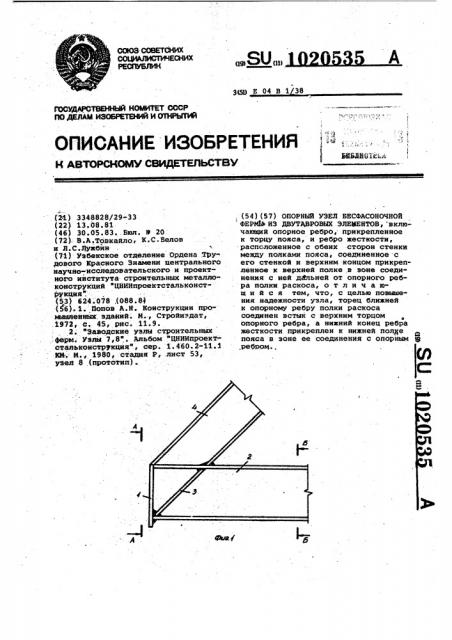

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕДАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3348828/29-33 (2г) 13.08.81 (46) 30.05.83..Бюл. 9 20 (72) В.А.Товкайло К.С.Белов и Л.С.лужбйн (71) Узбекское отделение Ордена Тру-. дового Красного Знамени центрального научно-исследовательского и проектного ийститута строительнык металлоконструкций "ЦНИИпроектстальконструкция" (53) 624 078 .(088.83 (56). 1. Иопов A.Í. Конструкции проьйшиенных зданий . И., Стройиздат, .1972, с. 45, рис. 11.9.

2. "Заводские узлы строительных ,:ферм. Узлы 7,8".. Альбом "цНИИпроект.аталькоистр кция", сер. 1.460.2-11.2

39l. И., 1980, стадия Р, .лист 53, узел 8 (прототип). (54)(57) ОПОРНЫЙ УЭЕЛ БЕСФАСОНОЧНОЙ @EPl43 НЭ ВУ1АВРОВЫХ 3JIEHEHTOBg вклю- чакееий опорное ребро, прикрепленное к торцу пояса, и ребро жесткости, расположенное с обеих -сторон стенки между полками пояса, соединенное с его стенкой и верхним концом прикрепленное к верхней полке в зоне соединения с ней дальней от опорного ребра полки раскоса, о т л и ч а юшийся тем, что, с целью повышения надежности узла, торец ближней к опорному ребру полки раскоса соединен встык с верхним торцом опорного ребра, а нижний конец ребра жесткости прикреплен к нижней полке пояса в зоне ее соединения с опорным g .ребяоМ ..

1020535

Изобретение относится к строи- между полками пояса, соединенное с тельству и может быть использовано его стенкой и верхним концом прикрепв качестве опорного узла бесфасоноч- ленное к верхней полке в зоне соединых ферм из двутаврових элементов. кения с ней дальней от опорного ребИзнестеч опорный узел фермы, вклю- ра полки раскоса, торец ближней к чающий торцовое ребро, прикреплен- 5 опорному ребру полки раскоса соединен нов к. Фасонке и опертое на опорный встык с верхним торцом опорногО ребстолик (1 ). ра, а нижний конец ребра жесткости .Недостатком указанного узла явля прикреплен к нижней полке пояса в ется повышенный расход металла на, зоне соединения с опорным ребром. его устройство. 19 На фиг. 1 изображен опорный узел, Наиболее близким к предлагаемому общий вид; иа фиг. 2 - разрез A-А на нвляется опорный узел бесфасоночной фиг. 1, на фиг. 3 - разрез Б-В на . ермы и двутавровых элементов вклю- .фиг. 1. чающий опорное ребро, прйкрепленное . Опорный узел бесфасоночной фермы к торцу пояса, и ребро жесткости, 5 иэ двутавровых элементов включает расположенное с обеих сторон стенки опорное ребро 1, прикрепленное к тормежду полками пояса, соединенное с . цу пояса 2, и ребро 3 жесткости, го стенкой и верхним концом прикреп- прикрепленное с каждой стороны стенленное к верхней полке в зоне соеди- ки одним концом к верхней полке нения с ней дальней от опорного реб- пояса 2 в зоне соединения с ней дальра полки раскоса Е23. ней оси опорного ребра 1 полки расНедостатком данного узла является коса 4, а другим концом - к нижней

его невысокая надежность. полке в зоне ее соединения с опорным

Мель изобретения - повышение на-, ребром 1..Торец ближней к опорному дежвости узла. ребру 1 полки раскоса 4 соединен

Поставленная цель достигается тем, 25 встык с верхним торцом опорного реЬ что в опорном узле бесфасоночиой фер- ра 1. Опорное рЕбро 1 выполнено, мы иэ двутавровых элементов, включа- например, вертикальным, а само узлокицем опорное ребро, прикрепленное к> вое соединение выполнено шарнирным.-.

ЪорцУ пояса, и ребро жесткости, pac- . Изобретение позволяет повысить ;.полсйЫнное с обеих сторон стенки 30 надежность узла.

Ф жЭ.
