ПРОСТРАНСТВЕННОЕ ПОКРЫТИЕ ИЗ БЛОКОВ, включающих нижние и верхние продольные пояса, соединенные решеткой и раскосов, плиты, размещенные горизонтально на верхних поясах , и фонарные переплеты, объединяю ,щйе смежные блоки, о тличающее с я тем, что, с целью снижения материалоемкости и повы{ ния индустриальности изготовления, покрытия выполнены одной высоты и снабжены наклонными плитами,наклонными подкосами и дополнительными гориэонтальныли раскосами, при этом каждый блрк выполнен с противоположно направленными консолями в овне верхиетчэ и ниж«ег го поясов, причем в верхнем поясе консоль образована выступом горизон-тальной плиты, а в нижнем поясе дополнительнымгоризонтальным раскосом , при этом наклонная плита при единена к нижней консоли и верхнему поясу, а наклонный подкос - к ведрхней консоли и нижнему поясу, кроме того , каждый фонарный переплет прикреплен к верхней консоли одного ,блока и к нижней продольной кромке наклонной плиты смежного ока.

(1% (11) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(51) E 04 8 7 00

ГОСУДАРСТВЕННЬЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И О )НРЦТИЙ

3 -. 1 .: )

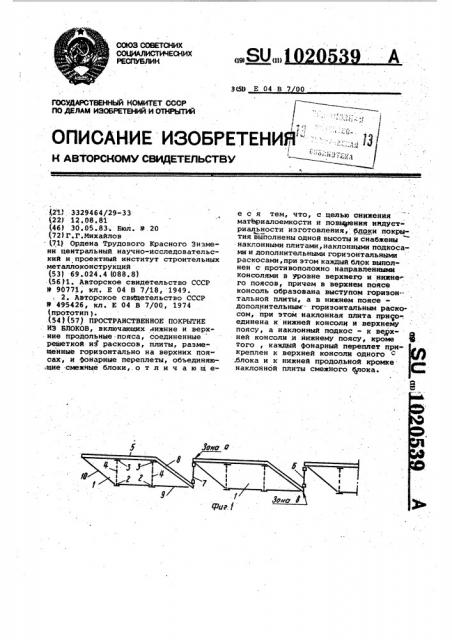

ОПИСАНИЕ ИЗОБРЕТЕНИЙ":.::. ;.„,, )3

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю; Ф.(2 1) 3329464/29-33 (22) 12.08.81 (46) 30.05 ..83.. Бюл. Р . 20 (72) Г.Г.Михайлов . (71) Ордена Трудового Красного Энзмени центральный научно-исследовательский и проектный институт строительных металлоконструкций (53) 69.024.4 (088.8) (56)1. Авторское свидетельство СССР

9 90771, кл. Е 04 В 7/18, 1949.

2. Авторское свндетельство СССР

В 495426, кл. Е 04 В 7/00,, 1974

° ° прототип ) .

54)(57) ПРОСТРАНСТВЕННОЕ ПОКРЫТИЕ

ИЗ БЛОКОВ, включающих нижние и верхние продольные .пояса, соединенные решеткой из раскосов, плиты, размещенные горизонтально на верхних поясах, и фонарные переплеты, объединяю-. .щие смежные блоки,.о т л и ч а ю щ ее с я тем, что, с целью снижения матЬриалоемкодти и повышения иидустриальности изготовления, блоки покрытия вйполнены одной высоты и снабжены наклонными плитами, наклонными подкосами н дополнительными горизонтальными раскосами,при этом каждый блок выполнен с противоположно направленными консолямн в уровне верхнего и нижнего поясов, причем в верхнем поясе консоль образована выступом горизон-тальной плиты, а в нижнем пояседополнительным горизонтальным раскосом, при этом наклонная плита присо-. единена к нижней консоли и верхнему поясу, а наклонный подкос - к вед>хней консоли и нижнему поясу, кроме C . того, каждый фонарный переплет прикреплен к верхней консоли одного ,блока и к нижней продольной кромке наклонной плиты смежного фтока.

1020539

И зобретение относится к строительству и может найти применение в ка-. честве легких покрытий, позволяющих осуществлять быстрый крупноблочный монтаж.

Известно пространственное покры- 5 .тие со светоаэрационным фонарем, рас. положенным в углублении покрытия ниже верхнего пояса фермы. Фонарь расположен в средине двухскатного покрытия, а кровля углубления фонаря 10 опирается на нижние пояса ферм (1 ).

Данное решение можно использовать при продольном расположении фонарей, однако оно непригодно при расположении фонарей поперек здания и неприем- 15 лемо при прогрессивной компоновкепокрытия из крупноразмерных объемных ,блоков.

Наиболее близким к предлагаемому является пространственное покрытие из блоков, включающих нижние и верхние продольные пояса, соединенные .решеткой из раскосов, плиты, разме» шейные горизонтально йа верхних . поясах, и фонарные переплеты, объединяющие смежные блоки.

Перепад высот между смежными бло" ками соответствует высоте фонарного переплета, который прикреплен к

1верхнему поясу фонарного и подфонарного блока. 30

Указанное решение позволяет распо .ложить фонари в направлении поперек

- здания и монтйровать покрытие йз крупноразмерных блоков (2)..

Недостатком указанного покрытия 35 является необходимость в двух типах блоков, образующих покрытие, что увеличивает трудоемкость и стоимость изготовления, так как при удвоенном числе .типоразмеров пространственного 40 каркаса блоков необходимы два типа кондукторов для, изготовления каждого из элементов, конструкций каркаса на заводе-изготовителе, два .типа кассет для их перевозки к месту строительства и два типа кондукторов для укрупнительной сборки каркаса блока на монтажной площадке.

Кроме того, известное покрытие имеет повышенный -расход металла, так как при совместной работе блоков

;продольные .пояса низких по высоте подфонарных блоков оказываются недогруженными по сравнению с продоль ными поясами высоких фонарных блоков и прочностные свойства металла здесь 55 полностью не используются..

Цель изобретения - снижение материалоемкости и повышение индустриальности изготовления, Указанная цель цостигается тем, 60 что в пространственном покрытии из блоков, включающих нижние и верхние продольные пояса, соединенные решеткой из раскосов, плиты, размещенные горизонтально на верхних пояе; сах, и фонарные переплеты, объединяю щие смежные блоки, блоки покрытия выполнены одной высоты и снабжены наклонными плитами, наклонными подкосамн и дополнительными горизонтальны-, ми раскосами, прн этом каждый блок. выполнен с противоположно направлен,ными консолями в уровне верхнего и нижнего поясов, причем в верхнем поясе консоль образована выступом горизонтальной плиты, а в нижнем поясе— дополнительным горизональным раскосоМ при этом наклонная плита присоединена к нижней консоли и верхнему поясу, а наклонный подкос - к верхней консоли и нижнему поясу, кроме того, каждый фонарный переплет прикреплен к верхней консоли одного блока и к нижней продольной кромке наклонной плиты смежного блока.

На фиг.1 изображен фрагмент покрытия со светоаэрационным фонарем, на фиг.2 - пример установки фонарного переплета между соседними блоками; на фиг.3 - блок покрытия с фонарным переплетом в монтажном (транс портном )положении, Пространственное покрытие содержит отдельные блоки 1 с нижними продольными поясами 2 и верхними продольными поясами 3, соединенными раскосной решеткой 4 и смонтированными на верхйих продольных поясах горизонтальными плитами

5. Между соседними блоками установлены светоаэрационные фонари 5 с фонарными переплетами 7.

Покрытие выполнено из блоков одного вида с наклонными плйтами 8, до". полнительными горизонтальными раскосами 9 и наклонными подкосаки 10

Светоаэрационные фонари расположены в уровне покрытия. При этом горизонтальные плиты. смещены относительно продольных поясов и зоны q ux прОдольных кромок соединен с нижними продольными поясами наклонными подкосами 10, а зоны э продольных кромок наклонных плит соединены с нижни-,. ми продольными поясами горизонтальными раскосами 9.

Между зонами d и б продольных кромок наклонных 8 и горизонтальных

5 плит соседних. рядов установлены фонарные переплеты 7.

На фиг,2 приведен пример узла крепления фонарного переплета 7 с . одинарным остеклением. Верхняя обвяэ. ка 11 переплета прикреплена посредством болтового шарнира 12 к фасонке

13 подкоса 10.

Уплотнение верхнего узла обеспечивают прокладкой 14,например, из поролона., прикрепленной к бортовому элементу 15 плиты 5. Нижняя обвязка

1б переплета прилегает к бортовому элементу 17 наклонной плиты 8 смежного блока, а уплотнение нижнего узла

1020539

Составитель В.Виниченко

Редактор I0.Ковач Техред В.Далекорей Корректор В.Гирях

Заказ 3859/27 Тираж 724 Подписное

ВНИИПН Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д.4/5

° Ю ав. ю е ма °

Филиал ППП "Патент", r.Óæãîðîä, ул.Проектная,4 обеспечивают прокладкой 18 и нащельником 19.

На фиг. 3 блок покрытия показан в монтажном или транспортном полокенни: с фонарным переплетом 7, прикрепленным к подкосу 1.0.

На монтажной плошадке в кондукторе осуществляют монтаж блока из отдельных элементов заводского изготов ления в следующей последовательносIO .Устанавливают продольные пояса 3 и

2, обьединенные раскосной решеткой .4, и размещают на смонтированных поя- . .сах горизонтальные 5 и наклонные 8

I плиты, подкрепляя их йедкосами 10 и .15 раскосами.9. Далее навешивают к гори-. зонтальной .плите 5.фонарный переплет !

7 и закрепляют его в чаклонном положении к подносу 10, что завершает подготовку пространственного блок4 покрытия к монтажу в проектнОе положение. После установки блока в пок.рытие образуют светоаврационный фонарь,, поворачивая фонарный переплет .

7 в рабочее положение и закрепляя к наклонной плите 8 смежного блока в зоне э ее продольной кромки.

Ilo сравнению с известньиаи предлагаемое покрытие позволяет значительно увеличить перекрываемый пролет(до

70-80 м Jи снизить расход металла (на 3-7Ъ)за счет более полного использования конструкций фонаря в сило . вой работе продольных поясоэ.
