Реферат



СПОСОБ ПОДЗЕМНОЙ РАЗРАБОТКИ МЕСТОРОЖДЕНИЙ ПОЛЕЗНЫХ ИСКОПАЕМЫХ, включающий отбойку запасов снизу вверх камерами со смещением нижележащих камер на половину их ширины по отношению к вышележащим, проведение нарезных, подготовительных и подсечных выработок бурение отбойных и оконтуривающих скважин, формирование днища и кррвли камер и выпуск руды, отличающи йся т, что, с целью снижения потерь и разубоживания полезного ископаемого закладкой и повышения устойчивости выработок днища, оконтуриваюЩие скважины в кровле камер бурят под углом , равным ot: У -

(ЯЭ 011.

СОНИ COBETCHHX

СФИ ЛЮ

РЕСПУБЛИК

3(5р Е 21 С 41/06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЧНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИ --, )3 н двтсесн м свидитепы:те (21) 3406823/22-03 (22) 10. 03. 82 (46) 30. 05. 83. Бюл. М 20 (72) В.Ф.Клочков и В.С.Нигматуллин (71) Научно-исследовательский горнорудный институт Министерства черной металлургии Украинской ССР (53) 622.273(088.8) (56) 1. Авторское свидетельство СССР

- Ю 153893, кл. Е 21 С 41/06, 1962.

2. Авторское свидетельство СССР по заявке 9 3366319/03, кл. Е 21 С 41/06. 1981 (прототип). (54)(57} СПОСОБ ПОДЗЕМНОЙ РАЗРАБОТКИ МЕСТОРОЖДЕНИЙ ПОЛЕЗНЫХ ИСКОПАЕМЫХ, включающий отбойку запасов снизу вверх камерами со смещением нижележащих камер на половину их ширины по отношению к вышележащим, прове-. дение нарезных, подготовительных и подсечных выработок, бурение отбойных и оконтуривакидих скважин, Формирование днища и кровли камер и выпуск руды, о т л и ч а ю щ и и с я тем, что, .с целью снижения потерь и разу-. боживания полезного ископаемого закладкой и повышения устойчивости выработок днища, оконтуривающие скважины в кровле камер бурят под углом, равнал оС= У вЂ” (0-10 ), где Vугол естественного откоса отбитого полезного ископаемого, на боковых стенках днища камер формуют рудную корку, которую после выпуска руды обрушают, проведение подсечки, осуществляют с отставанием по отношению к отбойке запасов, а проходку Я выработок днища осуществляют в массиве закладки нижерасположенных отработанных камер.

1020582

Составитель В.Черкашенинов

Редактор Н.Ковалева Техред С.Мигунова Корректор B.Ãèðíÿê

Заказ 3864/29 Тираж 603 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

»»»» ° ° »

Филиал ППП Патент, r. ужгород, ул. Проектная,. 4

Изобретение относится к горному делу и может быть использовано при подземной разработке руд камерной системой с твердеющей закладкой.

Известен способ разработки полезных ископаемых с закладкой камерами со смещением их относительно друг друга на половину ширины камер (1 3.

Недостатками данного способа являются относительно невысокая устойчивость выработок днища и разубоживание руды.

Наиболее близким к предлагаемому является способ разработки месторождений полезных ископаемых, включающий отбойку запасов снизу, вверх камерами со смещением нижележащих, камер на половину их ширины по от.ношению к вышележащим, проведение нарезных, подготовительных и подсечных выработок, бурение отбойных и оконтуривающих скважин, формирование днища и кровли камер и выпуск

1уды С23.

Недостатками известного способа являются относительно высокие потери и разубоживание руды закладкой и невысокая устойчивость выработок днища.

Цель изобретения — снижение потерь и разубоживание полезного ископаемого закладкой и повышение устойчивости выработок днища.

Поставленная цель достигается тем что в способе разработки месторождений полезных ископаемых, включакицем отбойку запасов снизу вверх камерами со смещением нижележащих камер на половину их ширины по отношению к вышележащим, проведение нарезных, подготовительных и подсечных выработок, бурение отбойных и оконтуривающих скважин, формирование днища и кровли камер и выпуск руды, оконтуривающие скважины в кров ле камер бурят под углом, равным

eL=V-(0-10 ), где Ч вЂ” угол естественного откоса отбитого полезного ископаемого, на боковых стенках днища камер формируют рудную корку, которую после выпуска руды обрушают, проведение подсечки осуществляют.с отставанием по отношению к отбойке запасов, а проходку выработок днища осуществляют в массиве закладки ниже расположенных отработанных камер.

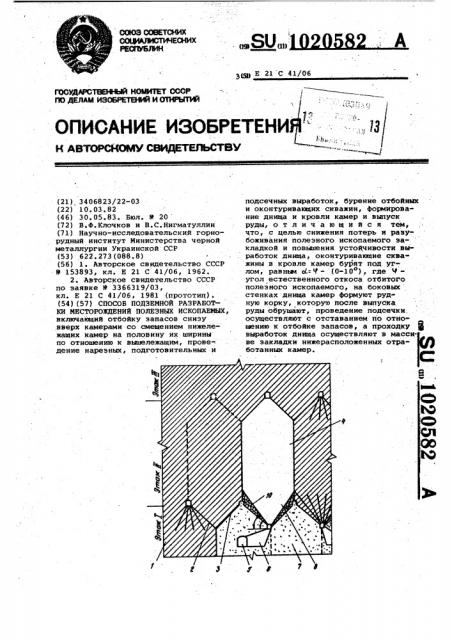

На чертеже дана восходящая разработка участка шахтного поля, вертикальный разрез.

Способ осуществляют следующим образом

При отработке камер 1 нижнего этажа их кровлю разбуривают так, чтобы после взрыва оконтуривающих скважин 2 образовалась полость 3 с углом наклона, равньм Ч -(0-10 ), 10 где Ч - угол естественного откоса добываемого полезного ископаемого. .После отработки и закладки камер

1 нижнего этажа приступают к подготовке верхних камер 4 вышележащего этажа. Основные откаточные выработки 5 и погруэочные заходки б располагают в искусственном массиве 7 ранее отработанных и заложенных камер 1 нижележащего этажа, а траншейную подсечку 8 (воронки выпуска) в рудном массиве между отработанными и заложенными камерами.

В период сооружения траншейной подсечки 8 подготавливаемого к очистной выемке этажа периферийные скважины 9 располагают так, чтобы между ними и полостью 3 сформировать рудную корку 10, которая в процессе отработки камеры 4 разрушается и заменяется на рудную подушку, так

З0. как угол наклона полости 3 кровли искусственного массива 7, меньше угла естественного откоса добываемого полезного ископаемого.

Корка 10 первоначально из цеÇ5 лика, а затем иэ отбитой руды предотвращает разрушение искусственного массива 7 днища камер 4 в период отбойки камерных запасов. По окончании добычи в камере 4 рудную по 40 .душку обрушают в выпускное отверс, тие, Скважины подсечки взрывают с от..ставанием по отношению к отбойке камерных запасов, что уменьшает разрушающее действие взрыва скважин подсечки на искусственный массив 7, что способствует безаварийной работе по выпуску и доставке руды.

Использование изобретения поэво50 ляет расширить область применения систем разработки полезных ископаемых с закладкой выработанного пространства твердеющими смесями.
