Реферат



1. ВЕТРОДВИГАТЕЛЬ, содержаний поворотные ветроколесо и раму ,,на которой расположен раструб прямоугольного сечения с вертикальными боковыми стенками и верхней и низсней пластинами,, отличающийся тем, что, с целью повышения равномерности вращения ветроколеса , раструб со стороны входа снабжен закрепленными на его боковых стенках горизонтальными осями :и расположенными пфед ними по ходу воздуха козырькам, один из которых размещен над верхней пластиной, другой - под нижней, а пластины установлены на осях с возможностью поворота . 2. Ветродвигатель по п. 1, о тличаюе (Ийся тем, что нижняя пластина снабжена возвратной пружиной, а козырьки - упорами, взаимодействующими, с пластинами. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3354482/25-06 (22) 23 ° 10. 81 (46) 30.05.83. Бюл. Р 20 (72) Н.С. Красночуб..и В.A. Луценко (53) 621. 548. 4 (088. 8) (56) 1. Патент .СМА 9 4127356, кл. 415-2, опублик. 1978. (54)(57) 1. ВЕТРОДВИГАТЕЛЬ, содержащий поворотные ветроколесо и раму,.на которой расположен раструб прямоугольного сечения с вертикальными боковыми стенками и верхней и нижней пластинами, о т л и ч а юшийся тем, что, с целью повы„.SU 1020623 A узап F 03 Р 7/00, F 03 Р 1/04 шения равномерности вращения ветроколеса, раструб со стороны входа снабжен закрепленными на его боковых стенках гориэонтальныья осями .и расположенными перед ними пэ хо-.

:ду воздуха козырьками, один из которых размещен над верхней пластиной, другой — под нижней, а пластины установлены на осях с,возможностью поворота.

2. Ветродвигатель но и. 1, о т« л и ч а ю шийся тем, что нижняя пластина снабжена возвратной пружиной, а козырьки — упорами, взаимодействующими с пластинами.

1020623

Изобретение относится к ветроэнергетике и может быть использовано для обеспечения энергией различ ных потребителей.

Известен ветродвигатель, содержащий поворотные ветроколесо и раму, на которой расположен раструб прямоугольного сечения с .вертикальными боковыми стенками и верхНЕй и нижней пластинами Е12

Однако в таком ветродвигателе регулирование частоты вращения ветроколеса осуществляется с помощью двух поворотных створок, соединенных тягой, причем одна из створок перекрывает канал раструба только при повороте наружной створки, воспринимающей ветер вне раструба, что при неоднородной структуре ветра приводит к повышенной неравномерности частоты вращения ветроколеса. 20

Цель изобретения 4 повькнение равномерности вращения ветроколеса.

Поставленная цель достигается тем„ что у ветродвигателя, содержащего поворотные ветроколесо и раму, 25 на которой расположен раструб прямоугольного сечения с вертикальными боковыми стенками и верхней и нижней пластинами, раструб со стороны входа снабжен закрепленными на его боковых стенках горизонтальными осями и расйоложенными перед ними по ходу воздуха козырьками, один из которых размещен над верхней пластиной, другой — под нижней, а пластины установлены на осях с возможностью по ворота.

Кроме того, нижняя пластина снабжена возвратной пружиной,.а козырьки-.

I упорами, взаимодействующими с пластинами.

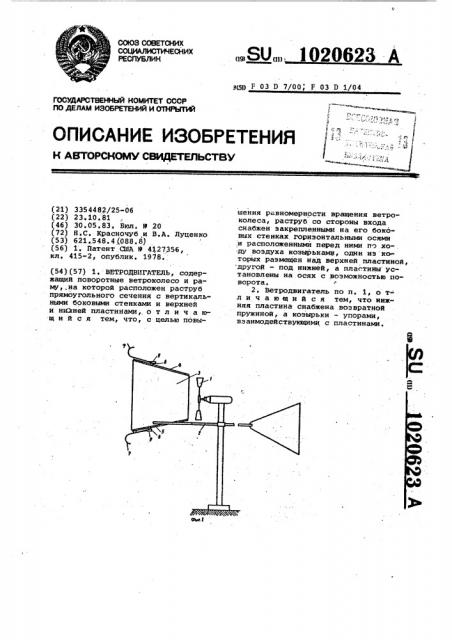

На фиг. 1 изображен предлагаемый ветродйигатель, общий вид, на фиг. 2 — раструб с пластинами, гаэ- реэ, на фиг. 3 - положение пластин ,раструба в процессе регулирования. 45 Ветродвигатель содержит поворот- . ное ветроколесо 1 и раму 2 (фиг. 1}, на которой расположен раструб прямоугольного сечения с вертикальными боковыми стенками 3 и верхней и нижней пластинами 4 и 5 ° Раструб сс. стороны входа снабжен закрепленными на его боковых стенках 3 горизонтальными осями 6 и расположенными перед ними по ходу воздуха козырьками 7, один иэ которых размещен над верхней пластиной 4, другой — под нижней 5, а пластины 4 и 5 установлены на осях 6 с возможностью поворота. Нижняя пластина 5 снабжена возвратной пружиной 8, а козырьки 7 — упорами 9, взаимодействующими с пластинами 4 и 5 (фиг.2).

Ветродвигвтель работает следующим образом.

При появлении ветра рама 2 устанавливает ветроколесо 1 на ветер, который начинает воздействовать на ветроколесо 1. через раструб. Пластины 4 и 5 прижимаются к козырькам

7, причем пластина 4 прижимается к верхнему козырьку 7 под действием силы собственной тяжести, а пластина 5 — пружиной 8. При скорости ветра выше расчетной пластины 4 и

5 поворачиваются на осях 6 и частич-. но перекрывают вход в раструб (фиг. 3), останавливаясь на упорах

9. Вблизи ветроколеса площадь выходного отверстия раструба увеличивается, и скорость ветра, действующая на ветроколесо уменьшается, что приводит к снижению его частоты вращения. При уменьшении скорости ветра пластины 4 и 5 раструба возвращаются в исходное положение, подача воздуха на ветроколесо возрастает, что увеличивает его частоту вра-, щения.

Эффективность ветродвигателя заключается в повышении равномерности вращения ветроколеса в широком диа- . пазоне скоростей ветра, проходящих

eppes раструб с поворотными пластинами .
