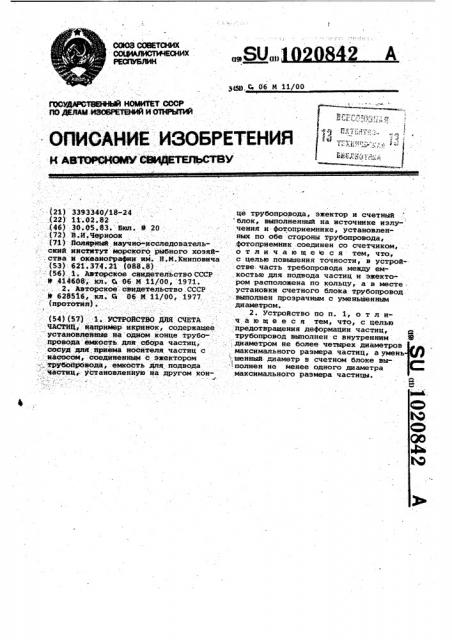

Устройство для счета частиц, например икринок

Устройство для счета частиц, например икринок

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ СЧЕТА ЧАСТИЦ например икринок, содержеодее уставовяейвые иа одном конце трубощ овода емкость дл сбора частиц, cocyjt ДЛИ приёма носителя частиц с насосом, соедияенньш с эжектором . трубох ровода, емкость для, подвода л|астицг установленную на другом конце трубопровода, эжектор и счетный блок, выполненный на источнике излучения и фотоприемнике, установленных по обе стороны трубопровода, фотоприемник соединен со счетчиком, 6 т л и ч а к щ е te с я тем, что, с целью повышения точности, в устройстве часть требопровода между емкостью для подвода частиц и эжектором расположена по кольцу, а в месте установки счетного трубопровод выполнен прозрачным с уменыйенным диаметром. 2. Устройство по п. 1, о т л ич а ю ч е е с я тем, что, с целью предотвращения деформации частиц, Q трубопровод вьшолнен с внутренним S диаметром не более четаФех диаметров 1 j максимального размера частиц, а умень- М/ .шенный диаметр в счетном блоке выполнен не Менее одного диаметра максимального размера частицы.

1020842

20

25 соединенным с эжектором трубопрово- 30 да, емкость .для подвода частиц, устаИкринки, проходя по трубопроводу 14, прижимаются центробежной силой к внешнему краю кольца, так как их удельный вес больше удельного веса воды. Трубопровод 14 расположен по кольцу а,выполнен в сечении круглым поэтому-икринки выстраиваются в цепочку друг за другом и ска тываются к определенной точке счета икринок. Непосредственно в счетном сечении кольцевой трубопровод Выполнен,прозрачным и его диаметр уменьшен, в результате чего здесь возрастает скорость,движения потока и происходит отрыв соседних икринок друг ,от друга.

Размер внутреннего диаметра кольцевого трубопровода выполнен не .более четырех диаметров просчитываемых икринок, а его уменьшенный диаметр в счетном сечении — не менее

Изобретение относится к автоматическим счетчикам штучных предметов и предназначено для счета мелких частиц, например икрннок.

Йэвестно устройство для счета частиц, содержащее гидравлическую систему протяжки и дозирования суспензии, датчик, размещенный в сосуде с суспензией, блок управления, клапаны и счетчик (11.

Недостатком указанного устройства является его низкая точность. Наиболее близким к предлагаемому. является устройство для счета частиц, содержащее трубопровод, на одном конце которого установлены емкость для сбора частиц, сосуд для приема носителя частиц и соединеннный с ним насос, на другом конце трубопровода установлена емкость для подвода частиц и эжектор, расположенный перед счетной ячейкой, содержащей источник излучения и отстойник, соединенный со счетчиком (2).

Цель изобретения - повышение точности счета устройства.

Укаэанная цель достигается тем, что в устройстве, содержащем установленные на одном конце трубопровода емкость для сбора частиц, сосуд для приема носителя частиц с насосом, новленную на другом конце трубопровода, эжектор н счетный блок, выполненный на источнике излучения и фотоприемнике, установленных по обе стороны трубопровода, фотоприемник соединен со счетчиком, часть трубопровода между емкостью для подвода частиц и эжектором расположена по кольцу, а в месте установки счетного блока трубопровод выполнен проэрачнии с уменьшением диаметра.

Кроме того, с целью предотвраще- ния деформации частиц, трубопровод выполнен с внутренним диаметром не более четырех диаметров максимально- «5 го размера частиц, .а уменьшенныМ диаметр s счетном блоке выполнен ие менее одного диаметра максимального размера частицы.

На чертеже. представлейа функця ональная схема устройства.

Устройство содержит, сосуд 1 дпя косителя частиц, например воды., насос 2, гибкий трубопровод 3, зжектор 4, емкость 5 для подвода чаетиц, снабженную машалкой 6. С помощью трубопровода 7 и запорного крана 8 емкость 5 для подвода частиц связана со счетным блоком 9, трубопроводом 10 - с эжектором 4, .а .трубопро- 60 водом 11 через запорйый кран 12 емкость 18 для сбора частиц связана с сосудом 1 для приема носителя частиц. Счетйый блок 9 содержит источник 13 излучения, установленный на 65 трубопроводе ln, расположенном с его внутренней стороны с оптической щелью 15, и фотоприемник 16. Счетный блок связан со счетчиком 17. Икринки собираются в емкости 18 для сбора частиц (сборнике). Трубопровод 14 в месте 19 просчета частиц выполнен с уменьшенным диаметром. Внутренний диаметр трубопровода не более четырех диаметров просчитываемых частиц, а ецио уменьшенный. диаметр в счетном сечении — не менее одного диаметра максимального размера просчитываемых частиц.

Счетчик частиц (в данном случае икринок) работает следующим образом.

Носитель частиц (воду) наливают в сосуд 1 и при:помощи насоса 2 через гибкий трубопровод 3 подают к эжектору 4. Скорость потока жидкости выбирают опытным путем в соответствии с упругостью просчитываемых икринок, исключающей их травмирование. Скорость потока мощно регулировать оборотами насоса 2, включенного в цепь трубопровода 3. При открытии запор- . ного. крана 8 и закрытии запорного крана 12 вода направляется в емккость. 5 и происходит быстрое ее наполнение водой до заданного уровня.

Емкость 5 оборудована мешалкой б, которая размешивает икринки, подаваемые в .емкость, не давая им массой оседать на дне и,запирать входное отверстие емкости 5 и запорный кран .8.

При открытых кранах 8 и 12 воца с икринками из-за эффекта эжекции направляется.по кольцевому трубопроводу 14 мимо счЕтного блока 9 и по трубопроводам 10 и.11 через эапорный кран 12 и сборник 18 попадает снова в сосуд 1о Икринки собираются в сборнике 18 и по мере накопления их удаляют.

Регистрация икринок.в счетном блоке 9 происходит следующим образом.

ВНИИПИ Заказ 3899/42 Тираж 706 Подписное

Филиал ППП "Патент", г. Ужгсрод, ул. Проектная, 4 одного диаметра максимального размера одной икринки. Такое соотношение кольцевого трубопровода и суженной его части обеспечивает такой перепад давления воды на икринки, который не деформирует их и.сохраняет биоло- 5 гический материал в жидкой среде в одном и том же непрерывном потоке.

Свет от источника 13 излучения через счетное сечение: трубопровода 14 попадает через оптическую цель 15 на 10 фотоприемник 16 ° Преобразованный импульс света поступает в счетчик 17, где регистрируется. Установка зжектора 4 после счетной ячейки 9 дает возможность увеличить точность счета икринок, так как. зжектор при работе образует воздушные пузырьки, которые могут быть просчитаны в общем количестве икринок, а также его мес торасположение позволяет повысить удобство в эксплуатации самого устройства за счет применения в качестве носителя икринок любой воды, например морской.

Расположение части трубопровода по кольцу и уменьшенйе его диаметра в счетном сечении повышает точность устройства.

Подбор диаметров трубопровода позволяет исключить деформацию час-. тиц.
