Моноциклон для двигателя внутреннего сгорания

Моноциклон для двигателя внутреннего сгорания

Иллюстрации

Показать все

Реферат



МОНОЩ1КЛОН ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ, содержащий корпус с сепа рационной камерой, установленной .на входе в нее инерционный аппарат, воздухоотводящий патрубок и воздухозаборную сетку, от л ичающийся тем, что, с целью упрощения конструкции при изготовлении из пластмассы, воздухозаборная сетка выполнена в виде части корпуса с ним.

у) Р 02 М 35/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ВС:"."";

Л Э%%ПНЮ В

9 Р -":- - -

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCNOMV СУИДатВЪСтВМ . (21) 2771500/25-06 (22) 08.05.79 .(46) 15.08.84. Вюл. Ф 30 (72) А.Л. Гутман, В.А. Пресман, Л.М. Абрамов и 10.С. Шокуров (53) 621.43.038.771(088,8) (56) 1. Авторское свидетельство СССР

У 649872, кл. F 02 М 35/02, 1979.

SU„, 102) 224 А (54 ) (57) МОНОЦИКЛОН ДЛЯ ДВИГАТЕЛЯ

ВНУТРЕННЕГО СГОРАНИЯ, содержащий корпус с сепарационной камерой, установленной на входе в нее инерционный аппарат, воздухоотводящий патрубок и воздухоэаборную сетку, о т л ич а ю шийся тем, что, с целью упрощения конструкции при изготовлении из пластмассы, воздухоэаборная сетка выполнена в виде части корпуса заолно с ним.

f 021224

Составитель

Редактор Л. Письмак Техред Т,Фанта

Корректор В, Гирняк

Заказ 698I/1 Тираж 524

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к области двигателестроения, а именно к устройствам для предварительной очистки воздуха, поступающего. в. цилиндры двигателей тракторов, автомобилей,. и других машин, работающих в условиях повышенной запыленности воздуха.

Известен моноциклон, содержащий корпус с сепарационной камерой, установленной на входе в нее инерцион- 10 ный аппарат, воэдухоотводящий патрубок и воздухоэаборную сетку С13.

Недостатком этого моноциклона является сложность конструкции (он содержит четыре детали, в том числе 15 воздухозаборную сетку).

Целью изобретения является упроще ние конструкции при изготовлении иэ пластмассы.

Укаэанная цель достигается тем, 20 что воэдухозаборная сетка моноциклона выполнена в виде части корпуса заодно с ним.

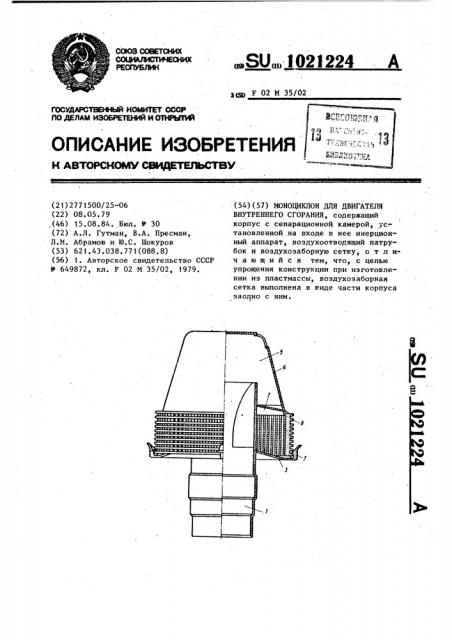

Такое конструктивное выполнение обеспечивает изготовление моноцикло- 25 на всего из двух пластмассовых деталей литьем и;д давлением на высокопроизводительных термопластавтоматах, На чертеже изображен описываемый моноциклон для двигателя внутреннего сгорания, общий вид.

Моноциклон содержи воэдухоотводящий патрубок 1 с инерционным аппаратом в виде консольных лопастей 2, выполненных на патрубке 1, и опорным фланцем 3, корпус 4 с сепарационной камерой 5 и воэдухозаборной сеткой 6, выполненной заодно с корпусом 4. Соединение корпуса 4 с воздухоотводящим патрубком 1 фиксируется замковыми защелками 7.

Моноциклон работает обычным образом, характерным для устройств с инерционными принципами предварительной очистки воздуха.

Использование изобретения в массовом производстве путем отливки деталей моноциклона из пластмасс обеспечивает значительный экономический эф. фект.
