Реферат



УСТРОЙСТВО ДЛЯ ИЗМЕНЕНИЯ НЕЙТРОННОГО ПОТОКА, содержащее по (Л О. N о эо :о лость регулирования, заполненную йд« сорбентом нейтронопоглощающего вещества , соединенную с балластно.й емкостью ,и средства для изменения температуры адсорбента, отличающее ся тем, что, с целью повышения надежности эксплуатации путем снижения рабочего диапазона температур без увеличения давления, адсорбент в полости регулирования выполнен из активированного угля а балластная емкость заполнена активироBaHHfcjM углем с адсорбированньот в нем трехфтористьпи бором. J

(19) (и) СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3(5D G 21 C 7 06

4,1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ фиР

ГОСУДАРСТВЕННЫЙ НОЦИТЕТ СССР

fl0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3276318/18-25 (22) 15.04.81 (46) 23 12.83. Вкл. М 47 (72) A.Ã.Êàëàí) àðèøâêëè и С.Д.Кривоносов (53) 621.039.562 (0888.8) (56) 1.Саю1еу W Е. Using borontrifIuoride gas for reactor controI

NucIeonics,1955 Ч 13, )) 8, р 30.

2.Авторское свидетельство СССР

9 б58993, кл. 6 21 С 7/06, 1977(прототип) . (54) (57) УСТРОЙСТВО ДЛЯ И3ЯЕНЕНИЯ

НЕЙТРОННОГО ПОТОКА, содержащее полость регулирования, заполненную Щ » сорбентом нейтронопоглощающего ве" щества,соединенную с балластной емкостью,н средства для изменения температуры адсорбента, о т л и ч а в щ е е с я тем, что, с целью повьааения надежности эксплуатации путем снижения рабочего диапазона температур беэ увеличения давления, адсорбент в полости регулирования выполнен иэ активированного угля р а балластная емкость заполнена активиро- . ванным углем с адсорбированным в нем трехфтористим бором.

1021283

Изобретение относится к управле нию реакторами, преимущественно к устройствам регулирования потока тепловых нейтронов, и может быть использовано для согласования мощности реактора с тепловой мощностью испытываемого прибора, Известно устройство непрерывного регулирования реактора изменением давления нейтронопоглощающего газа. например 10,8 Г (1)

Однако для эффективного использования данного устройства рабочие давления газа составляют несколько

МПа, что снижает безопасность его . эксплуатации.

Наиболее .близким к изобретению по техничеСкой сущности является устройство для изменения нейтронного потока, содержащее полость регулирования, заполненную адсорбентом нейтронопоглощающего вещества, соединенную с балластной емкостью, и средства для изменения температуры адсорбента Г2)

Необходимый для обеспечения работы данного устройства интервал регулирования температуры составляеУ 600-1000 K что снижает надежо ность его работы, Кроме того, при использовании пары пиролитический графит — щелочной металл возможная кратность ослабления лежит в узком диапазоне, что вызывает необходимость увеличивать толщину адсорбента.

Целью изобретения является повышение надежности устройства для изменения нейтронного потока путем снижения рабочего диапазона температур беэ увеличения давления,. укаэанная цель достигается тем, что в устройстве для изменения нейтронного потока, содержащем полость регулирований, заполненную адсорбентом нейтронопоглощающего вещества, соединенную с балластной емкостью, и средства для изменения температуры адсорбента, адсорбент в полости регулирования выполнен иэ активированного угля, а балластная емкость заполнена активированным углем с адсорбированным в нем трехфтористым бором.

Выбор в качестве рабочей пары активированного угля и трехфтористого бора снижает температуру сорбции и десорбции газа на адсорбенте.

Наличие адсорбента в балластной емкости позволяет увеличить массу нейтронопоглощающего газа. При этом давление BF в устройстве не превышает 30 кПа. Кроме того, использование трехфтористого бора в качестве нейтронопоглощающего газа позволяет увеличить кратность ослабления нейтронного потока данным устройством.

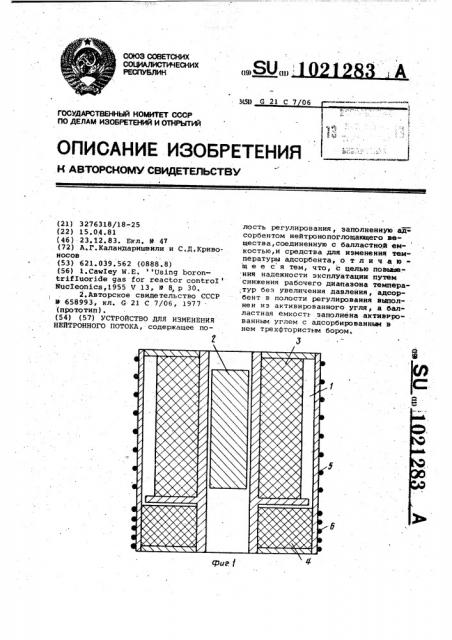

На фиг. 1 изображен общий вид описываемого устройства, а на фиг.2кривые зависимости удельной концентрации BF в активированном угле, что определяет кратность ослабления нейтронного потока, от давления трехфтористого бора при различных температурах адсорбента в полости !5 регулирования.

Полость регулирования 1 вокруг испытываемого прибора 2, заполненная активированным углем 3, соединена с балластной емкостью 4, также

2() заполненной активированным углем с адсорбированным в нем трехфтористым бором, Кратность ослабления нейтронного потока зависит от температур адсорбентов, задаваемых нагрец вателями 5 и 6 в полости регулирования и в балластной емкости.При увеличении температуры адсорбента в балластной емкости с одновременным снижением температуры адсорбента в полости регулирования происходит десорбция нейтронопоглощающего вещества в балластной емкости с адсорбцией его в полости регулирования. Обратный процесс происходит при уменьшении температуры адсор бента в балластной емкости с одновременным увеличением температуры адсорбента в полости регулирования.

Интервал изменения температуры от

300 К при которой происходит ад 7 о

4() -сорбция, до 550 К вЂ” температуры почти полной десорбции.

Иэ экспериментальных изотерм адсорбции и укаэанных параметров следует, что кратность ослабления

45 устройства составляет 10 раз.

Данное устройство непрерывного регулирования нейтронного потока работает при пониженных температуgQ рах (300-550 К) и давлениях нейтронопоглощающего вещества (0-30 кПа), что повышает его надежность и безопасность работы с иим в реакторных условиях. Снижение рабочих темпера55 тур не сужает интервал регулирования кратности ослабления и позволя- . ет плавно изменять плотность потока тепловых нейтронов на три порядка °
