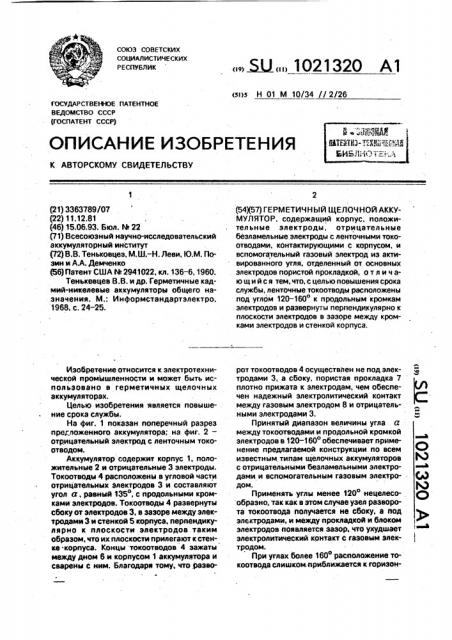

Реферат



COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s Н 01 М 10/34 //2/26

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ (21) 3363789/07 (22) 11.12.81 (46) 15.06.93. Бюл. ЬЬ 22 (71) Всесоюзный научно-исследовательский аккумуляторный институт (72) В.В. Теньковцез, M,Uj.-H. Леви, Ю.М. Позин и А.А. Демченко (M) Патент США ЬЬ 2941022, кл. 136-6, 1960.

Тенькевцев В.В. и др. Герметичные кадмий-никелевые аккумуляторы общего назначения. М.: Информстандартэлектро, 1968, с. 24-25.

Изобретение относится к электротехнической промышленности и может быть использовано в герметичных щелочных аккумуляторах.

Целью изобретения является повышение срока службы.

На фиг. 1 показан поперечный разрез предложенного аккумулятора; на фиг. 2— отрицательный электрод с ленточным токоотводом.

Аккумулятор содержит корпус 1, положительные 2 и отрицательные 3 электроды.

Токоотводы 4 расположены в угловой части отрицательных электродов 3 и составляют угол а, равный 135, с продольными кромками электродов. Токоотводы 4 развернуты сбоку m электродов 3, в зазоре между электродами 3 и стенкой 5 корпуса, перпендикулярно к плоскости электродов таким образом, что их плоскости прилегают к стенке .корпуса. Концы токоотводов 4 зажаты между дном 6 и корпусом 1 аккумулятора и сварены с ним. Благодаря тому, что разво„; . Ж,, 1021320 А1 (54)(57) ГЕРМЕТИЧНЫЙ ЩЕЛОЧНОЙ АККУМУЛЯТОР, содержащий корпус, положительные электроды, отрицательные безламельные электроды с ленточными токоотводами, контактирующими с корпусом, и вспомогательный газовый электрод из активированного угля, отделенный от основных электродов пористой прокладкой, о т л и ч аю шийся тем, что, с целью повышения срока службы, ленточные токоотводы расположены под углом 120-160О к продольным кромкам электродов и развернуты перпендикулярно к плоскости электродов в зазоре между кромками электродов и стенкой корпуса.

° Юс рот токоотводов 4 осуществлен не под элек- 3 тродами 3, а сбоку, пористая прокладка 7 плотно прижата к электродам, чем обеспечен надежный злектролитический контакт между газовым электродом 8 и отрицательными электродами 3.

Принятый диапазон величины угла а между токоотводами и продольной кромкой электродов в 120-160 обеспечивает применение предлагаемой конструкции по всем известным типам щелочных аккумуляторов М с отрицательными безламельными электродами и вспомогательным газовым электро- (д) дом. Ю

Применять углы менее 120 нецелесообразно„так как в этом случае узел разворота токоотвода получается не сбоку, а под у электродами, и между прокладкой N блоком электродов появляется зазор, что ухудшает злектролитический контакт с газовым электродом.

При углах более 160 расположение токоотвода слишком. приближается к горизон1021320 тальному. Производство таких электродов сопряжено с большим количеством брака по сколам активного вещества в зоне токоотвода.

Предложенная конструкция позволяет существенно улучшить злектролитический контакт между основными электродами и вспомогательным газовым электродом, улучшает работу газового электрода и работоспособность источника тока, особенно пои Фоосиаованных режимах заряда, сопровождаемых интенсивным газовыделением. Ликвидируется Орак по сколам активного вещества у отрицательных электродов в зоне токоотвода, снижается трудоемкость прессования электродов, при этом уменьшается вероятность возникновения коротких замыканий в аккумуляторе, что приводит к увеличению срока службы.
