Реферат



УСТЮЙСТВО ДЛЯ КРЕПЛЕНИЯ ; РАСТЕНИЙ К ШПАЛЕРНОЙ ПРОВОЛОКЕ, содержащее щипцевидный захват с выполненным в «го корпусе кольцевым пазом, в котором размещена катушка с подвязочным материалом, отличающееся тем, что, с целью ;;, повышения производительности труда, улучшения энергетических показателей и обеспечения повышенной маневренности устройств: .захват и катушка/выполнены из ферромагнитного материала , а по окружности захвата смонтирована трехфазная электрическая обмотка. (О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК аФ «и

Зад А 01 6 1708

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A8TOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3394521/30-15 (22) 11.02.82 (46) 07.06.83. Бюл. М 21

ГОСУДЮ СТВЕННЫй НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

/ (72) С. 3. Эвентов, В. С. Фришман . и В. К. Капленко (71) Кубанский ордена, Трудового Красного

Знамени сельскохозяйственный институт (53) 631.354.1(088.8),(56) 1. Авторскоег: свидетельство СССР У 602143, кл. А 01 G 17/08, 1975. (54) (57) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ

РАСТЕНИЙ К ШПАЛЕРНОЙ ПРОВОЛОКЕ, со- .держащее щипцевидный захват с выполненным в его корпусе кольцевым пазом, в котором размещена катушка с подвязочным материалом, о т л и ч а ю щ е е с я тем, что, с целью:; повышения производительности труда, улучшения энергетических показателей и обеспечения повышенной маневренности устройства .захват и катушка)выполнены из ферромагнитного материала, а по окружности захвата смонтирована трехфазная электрическая обмотка.

1021419

Составитель Л. Лебедев

Техред М.Костик

Редактор М. Келемеш

Корректор С. Шекмар

Тираж 721

ВНИИПИ Госудцрственного комитета СССР по делам изобретений и открытий

113035, М» сква, Ж-35, Раушская наб., д. 4/5

Подписное

Заказ 3947/4

Филиал ППП "11азент, г. Ужгород, ул. Проектная, 4

Изобретение относится к сельскому хозяйству, в частности к виноградарству и предназначено для механизированной подвязки виноградных лоэ к шпалерной проволоке.

Известно устройство для крепления растений к шпалерной проволоке, содержащее щипцевидный захват с выполненным в его корпусе кольцевым пазом, в котором размещена катуш;. ка с подвязочным материалом 11).

Недостатками известного устройства являют." ся невысокая производительность, большие энергозатраты и низкая маневренность.

Цель изобретения — увеличение производи.тельности труда, улучшение энергетических .

15 показателей и обеспечение повышенной маневренности.

Указанная цель достигается тем, что захват и катушка выполнены из ферромагнитного материала, а по окружности захвата смонтирована

20 трехфазная электрическая обмотка.

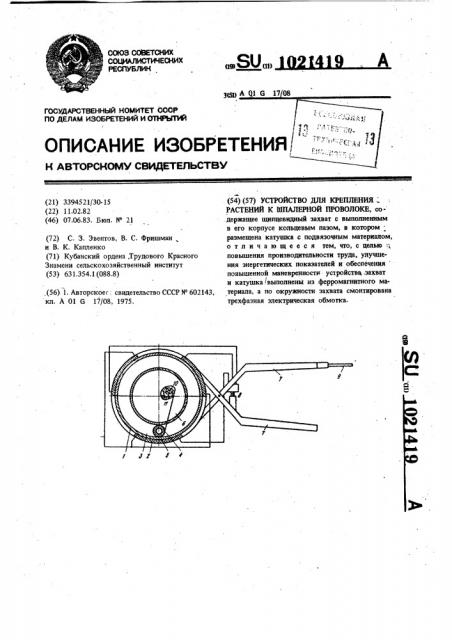

На чертеже представлена схема предложенного устройства.

Кипцевидный захват 1 с размещенной на нем трехфазной электрической обмоткой 2 имеет кольцевой паз 3, внутри которого помещается

25 челнок 4 с катушкой 5, содержащей подвязоч-:! ный материал. Внутренняя полость 6 щипцевидного захвата 1 предназначена для размещения в ней закрепляемых побегов растения.

Закрепленные на рукоятке 7 выключатель 8 и питающий кабель 9 обеспечивают подключение выводов обмотки 2 к источнику переменного электрического тока.

Устройство работает следующим образом.

После завода пучка, состоящего из лозы 10 35 и шпалерной проволоки 11, в п»ин сзи 6 сжатием рукояток 7 смыкают захваты 1. Одновременно с этим выключатель 8 обеспечивает подключение обмотки 2 к источнику переменного электрического тока, При этом создается вращающееся магнитное поле. Взаимодействие этого поля с челноком 4 привоцит к вращению последнего по кольцевому пазу 3. Вследствие вращательного движения челнока 4 подвязочный материал навивается на пучок из лозы к шпалерной проволоке, образуя многовитковую кольцевую петлю.

После навивки петли рукоятки 7 разжимают.

При этом вначале выключатель 8 производит отключение трехфазной электрической обмотки 2, что ведет к исчезновению вращающегося магнитного поля, а значит, и к остановке челнока 4, а затем размыкаются захваты 1.

Предложенное устройство в сравнении с прототипом имеет большую скорость вращения челнока, что обеспечивает увеличение скорости подвязки и, следовательно, рост производительности труда. Указанное устройство в сравнении с прототипом имеет улучшенные энергетические показатели, так как установлено, что KHJI, электроинструмента составляет

40-70% против 7 — 169 у пневмоинструмента, т. е. использование этого устройства обеспечивает экономию энергетических ресурсов. Кроме того. питание рассмотренного устройства от источника переменного электрического тока с помощью гибких кабелей обеспечивает более высокую, чем у прототипа, маневренность.

Предлагаемое изобретение может быть использовано в виноградарстве и в шпалерном садоводстве.
