Реферат



09) (13) !

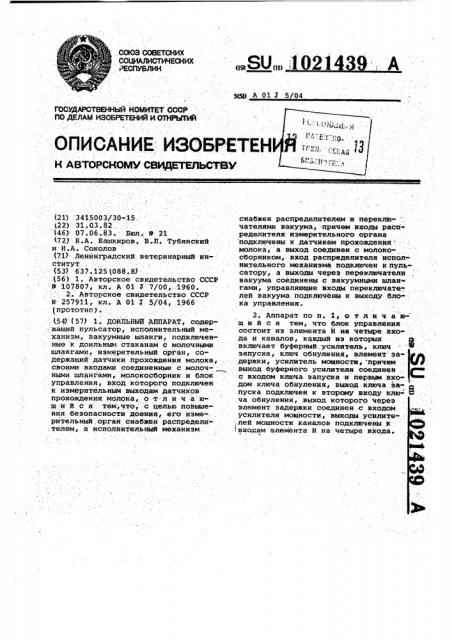

СОКИ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ(5ЛИН (бр A. 01 Х 5 04

ОПИСАНИЕ ИЗОБРЕТЕН

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПИЙ

Н ABTOPCHONlV СВИДЕТЕЛЬСТВУ (21) 3415003/30-.15. (22) 31.03.82 (46): 07.06.83. - .Бвл." 9 21 (72) Б.A. Башхиров, 13.Л. Тубянский и И.А. Соколов (71) Ленинградский ветерннарнйй ин-: ститут.. (5.3) 637. 125 (-088 ..8) . (56) 1. Авторское свидетельство СССР

"Р 107807 кл. A 01: > 7/00,:1960.

2. Авторское свидетельство СССР

В 257911 кл. А 01 Т 5/04, 1966 (прототип). 54) (57) 1 ДОИЛЬНЫИ АППАРАТ, содер:жащий пульсатор, исполнительный механизм, вакуумные шланги, подключенные к доильным стаканам с молочными шлангами, измерительный орган, содержащий датчики прохождения молока, своими входами соединенные с молоч-ными шлангами, молокосборник и блок .управления, вход которого подключен к измерительным выходам датчиков прохождения молока, о т-л и ч а юшийся - тем,что, с целью повыаения .безопасности доения, его измерительйый,орган снабжен .распредели :телем, а исполнйтельнйй механизм. снабжен распределителем и переключателями вакуума, причем .входы расп ределителя измерительного органа подключены к датчикам прохождения .. молока, а выход соединен с молокосборником, вход распределителя исполнительного механизма подклвчен к йульсатору, а выходы через переключатели вакуума соединены с вакуумными шлак гами, управляющие -входы переключате-, лей вакуума подключены к выходу бло»: ка управления.

2. Аппарат по п. 1, о т л н ч а юшийся тем, .что блок управления состоит иэ элемента И на четыре входа и каналов, каждый иэ которых включает буферный, усилитель, ключ запуска, ключ обнуления, элемент эа держки, усилитель мощности, причем выход буферного усилителя ссединен с входом ключа эануска и первым входом ключа обнуления, выход-ключа за- э пуска подключен к второму входу клю- Ф ча обнуления, выход которого через элемент задержки соединен с входом усилителя мощности, выходы усилите лей мощности каналов подключены к входам элемента И на .четыре входа.

1021439

Изобретение относится к сельскохозяйственному машиностроению, а именно к средствам автоматизации процесса доений коров.

Известен доильный .аппарат, содержащий пульсатор, молокосборник,двухкамерные доильные. стаканы, шланги, измерительный орган интенсивности молокоотдачи и исполнительный механизм L1 3.

Однако это устройство не обеспечивает 10 уменьшение воэдействйя вакуума на соски животного.

Наиболее близким к предлагаемому является доильный аппарат, содержащий пульсатор, исполнительный меха-, низм, вакуумные шланги, подключенные к доильным стаканам с .молочными шлан- гами, измерительный орган, содержащий датчики прохождения молока, своими входами соединенные с молочными. шлангами, молокосборник и блок управления, вход которого подключен к измерительным выходам датчиков прохождения молока g2).

Однако устройство не учитывает физиологические особенности неравномерного развития .каждой четверти вымени, что не обеспечивает безопасного режима доения.

Цель изобретения - повышение безопасности доения.

Поставленная цель достигается тем., что измерительный орган доильного аппарата снабжен распределителем, а исполнительный. механизм снаб- 35 жен распределителем и переключателями вакуума, причем входы распределителя измерительного органа подключены к датчикам прохождения молока, а выход соединей с молокосборником, 4О вход распределителя исполнительного механизма подключен к пульсатору, а вьисоды через переключатели вакуума соединены с вакуумными шлангами, управляющие входы переключателей вакуума подключены к выходу блока управления.

Блок управления состоит иэ элемента И на четыре входа и каналов, каждый из которых включает буферный усилитель, ключ запуска, ключ обнуления, элемент задержки, усилитель мощности, причем выход буферного усилителя соединен с входом ключа запуска и первым входом ключа обну- 55 ления, выход ключа запуска подключен к второму входу ключа обнуления, выход которого через элемент задержки соединен с входом усилителя мощности, выходы усилителей мощности ка- 6О налов подключены к входам элемента И на четыре входа.

На фиг.1 изображено предлагаемое устройство, общий вид, на фиг.2канал блока управления. 65

Доильный аппарат включает пульсатор 1, исполнительный механизм 2, вакуумные шланги 3, подключенные к доильным стаканам 4 с молочными шлангами 5, измерительный орган б, содержащий датчики прохождения молока

7, своими входами соединенные с молочными шлангами 5, молокосборник 8 и блок управления 9, вход которого подключен к измерительным выходам датчиков прохождения молока 7, изме,рительный орган 6 снабжен распределителем 10, а исполнительный механизм 2 снабжен распределителем 11 и переключателями вакуума 12, причем входы распределителя 10 измерительного органа 6 подключены к датчикам прохождения молока 7, а выход соеди- нен с молокосборником 8, вход распределителя 11 исполнительного механизма 2 подключен к пульсатору 1, а выходы через переключатели вакуума 12 соединены с вакуумными шлангами 3, управляющие входы переключателей вакуума 12 подключены к выходу блока управления 9. Блок управления 9 сос.— тоит иэ элемента И 13 на четыре входа и каналов, каждый иэ-которых включает буферный усилитель 14, ключ запуска 15, ключ обнуления 16, элемент задержки 17, усилитель мощности 18, причем выход буферного усилителя

14 соединен с входом ключа запуска

15 и первым входом ключа обнуления

16, выход ключа запуска 15 подключен к второму входу ключа обнуления 16, выход которого через элемент задерж:ки 17 соединен с. входом усилителя мощности 18 выходы усилителей мощности каналов подключены к входам элемента. И 13 на четыре входа.

Доильный аппарат работает слецующим образом.

После включения доильного аппарата, ксгда доильные стаканы 4 одеты на соски животного,. начинается откачка воздуха .из доильных стаканов 4 через молокосборник 8, распределитель

10 измерительного органа 6, датчики прохождения молока 7 и пульсатор 1.

После появления первой порции молока в молочноМ шланге .5 с датчика прохождения молока 7 поступает сигнал в соответствующий канал блока управпения 9 íà вход буферного усилителя

14, который обеспечивает усиление сигнала до уройня,. достаточного для управления ключом запуска 15 и ключом обнуления 16, Ключ запуска 15 при срабатывании разрешает работу ключа обнуления 16. Последний при подаче и снятии сигнала открывается и закрывается, причем в открытом состоянии происходит обнуление элемента задержки 17.

ОтсутсТВие сиГнала на вХоде буферного усилителя 14 приводит к тому, 1021439 что ключ обнуления:.16 закрывается, ключ запуска 15 за счет самоблокировки оатается открытым, начинается выдержка времени, bio истечении которой формируется сигнал управления, поступающий на вход усилителя моцности

- 18. Затем происходит обнуление устройства, и при.поступлении нового сигнала с датчика прохождения молока

7 цикл повторяется.

По окончании молокоотдачи в четверти вымени:сигнал с выхода усилителя мошности 18 поступает на вход элемента И 13. на четыре входа н на пе..реключатель вакуума 12, который пе- . рекрывает доступ воздуха в распределитель исполнительного механизма 2; происходит отключение доильного стакана 4. По окончании молокоотдачи во всех четвертях вымени элемент И 13 формирует сигнал управления органом

5 контроля.

Использование данного доильного аппарата позволяет резко снизить до минимума заболеваемость коров. маститами по причине передаиваиия и недо

10 даивания неравномерно. раз®итыя четвертей вымени, тах как обаспЕЧиеаатсЯ. наиболее полное выдаивание животного за счет раздельного отключения доиль-, ных аппаратов, что делает .доение также более безопасным.
