Обрезной фрезерный агрегат
Иллюстрации
Реферат

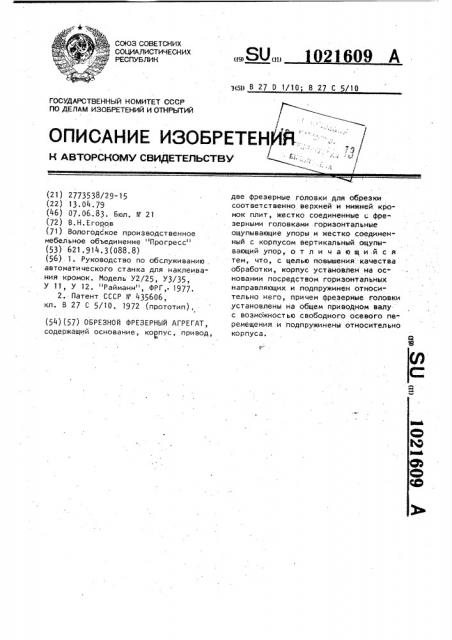

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (I9) SU(Ii) 21609 А
ОПИСАНИЕ ИЗОБРЕТЕН Ф.
H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
) - (9 j
Ю
t©
Cb
© ф
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2773538/29-)5 (22) 13 ° 04.79 (46) 07.06.,83 ° Бюл. М 21 (72) В.Н.Егоров (71) Вологодское производственное мебельное объединение "Прогресс" (53) 621.914 ° 3(088.8) (56) 1. Руководство по обслуживанию . автоматического станка для наклеивания кромок. Модель У2/25, У3/35, У 11, У 12, "Райманн", ФРГ,. 1977.
2. Патент СССР Р 435606, кл, В 27 С 5/10, 1972 (прототип). (54) (57) ОБРЕЗНОЙ ФРЕЗЕРНЫЙ АГРЕГАТ, содержащий основание, корпус, привод, 3(51) В 27 D 1/10 ° В 27 С 5/10 две фрезерные головки для обрезки соответственно верхней и нижней кромок плит, жестко соединенные с фрезерными головками горизонтальные ощупывающие упоры и жестко соединенныя с корпусом вертикальный ощупывающий упор, отличающийся тем, что, с целью повышения . качества обработки, корпус установлен на основании посредством горизонтальных направляющих и подпружинен относительно него, причем фрезерные голавки установлены на общем приводном валу с возможностью свободного осевого перемещения и подпружинены относительно корпуса.
1021609
Изобретение относится к машиностроению и может быть использовано в мебельной промышленности для автоматических кромок кромкоприклеечных станков.
Известен обрезной фрезерный агрегат, содержащий стойку, два электродвигателя, снабженных ощупывающими упорами, которые копируют обрабатываемое изделие, сегментную плиту,, шпиндели, служащие для упругого перемещения электродвигателей вместе с копирующими упорами (1 ), Недостатками данного агрегата являются сложная регулировка уравновешивания электродвигателей при изменении толщины обрабатываемого щита . и сложная его конструкция.
Известен также обрезной фрезерный агрегат, содержащий основание, корпус, привод, две фрезерные головки для обрезки соответственно верхней и нижней кромок плит, жестко соединенные с фрезерными головками гаризонтальные ощупывающие упоры и жестко соединенный с корпусам вертикальный ощупывающий упор t 2) .
Недостатком известного агрегата является низкое качество обработки °
Цель изобретения - повышение ка- 30 чества обработки.
Эта цель достигается тем, что кор/ пус установлен на основании посредством горизонтальных направляющих и подпружинен относительно него, причем фрезерные головки установлены на общем приводном валу с возможностью свободного осевого перемещения и подпружинены относительно корпуса.
На фиг. 1 изображен обрезной фре- о ,зерный агрегат, вид сзади; на фиг.2 разрез А-А на фиг.1.
Предлагаемое устройство содержит основание 1, плиту 2, направляющие 3.
Корпус 4 укреплен на плите 2 и содержит угловую рамку 5, на которой закреплен электродвигатель 6, На шлицевом валу электродвигателя 6 находятся две фрезерных головки 7, жестко соединенные с горизонтальными ощупывающими упорами 8, Упругое перемещение фрезерных. головок 7 обеспечивают пружины 9, вертикальный ощупывающий упор. 10 служит для установки фрезерного агрегата на размер в горизонтальной плоскости. Пружины 11 обеспечивают упругое перемещение корпуса
4 в горизонтальной плоскости. Установка по толщине обрабатываемого изделия осуществляется при помощи винта 12.
Обрезной фрезерный агрегат работает следующим образом.
При помощи винта 12 агрегат устанавливается на размер по толщине обрабатываемого изделия (плиты) 13, при этом оставляется запас хода для фрезерных головок 7. Обрабатываемое изделие, проходя по транспортеру упирается в ощупывающие упоры 8 и 10, жестко связанные с фрезерными головками 7, Таким образом, происходит автоматическая установка фрезерных головок 7 на размер обрабатываемого изделия. После обработки кромки плиты фреэерние головки 7 под действием пружин 9 и 11 возвращаются в исходное положение.
В результате вертикальной установки электродвигателя 6 удается разместить обе фрезерные головки 7 на одном приводном валу, à за счет подпружиненных изделий фрезерных головок повышается качество обрабатываемого изделия.
>02l609
°
