Устройство для удаления вредных выделений
Иллюстрации
Реферат
1. УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ВРЕДНЫХ ВЫДЕЛЕНИЙ, образующихся при проведении технологических процессов в промышленных ваннах, содержащее расположенные вдоль бортов с наружной стороны ванны вытяжной и приточный воздуховоды, снабженные размещенными над ней соответственно поворотными вытяжными и приточными створками, в первой из которых выполнены вытяжнь1е отверстия, а во второй - торцевые воздуховыпускные отверстия, отличающееся тем, что, с целью упрощения конструкции, приточный воздуховод расположен на одном уровне с вытя)Лным, а на вытяжной створке выполнены торцевые отверстия, расположенные соосно воздуховыпускным отверстиям . 2. Устройство по п. 1, отличающееся тем, что одна из створок с внешней стороны снабжена продольной планкой, , закрепленной на ее конце.
ÄÄSUÄÄ 1021880 А
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК з<ю F 24 F 7/06; С 25 D 21/04 (21) 3360657/29-06 (22) 08.10.84 (46) 07.06.83. Бюл. № 21 (72) И. Ф. Юфит (53) 697.92:621.357.14 (088.8) (56) 1. Авторское свидетельство СССР № 715897, кл. F 24 F 7/06, 1978. ными над ней соответственно поворотными вытяжными и приточными створками, в первой из которых выполнены вытяжные отверстия, а во второй — торцевые воздуховыпускные отверстия, отличающееся тем, что, с целью упрощения конструкции, приточный воздуховод расположен на одном уровне с вытяжным, а на вытяжной створке выполнены торцевые отверстия, расположенные соосно воздуховыпускным-отверстиям.
2. Устройство по п. 1, отличающееся тем, что одна из створок с внешней стороны снабжена продольной планкой, закрепленной на ее конце. (54) (57) 1. УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ВРЕДНЫХ ВЫДЕЛЕНИЙ, образующихся при проведении технологических процессов в промышленных ваннах, содержащее расположенные вдоль бортов с наружной стороны ванны вытяжной и приточный воздуховоды, снабженные размещен1
1,. 1
ОПИСАНИЕ ИЗОБРЕТЕНИЯ к лвтовскомм свидетельству
1021880
Составитель В. Филимонов
Редактор В. Лазаренко Техред И. Верес Корректор A. Ференц
Заказ 4012/27 Тираж 783 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретейий и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
Изобретение относится к вентиляции и служит для удаления вредных выделений, образующихся при проведении технологических процессов в промышленных ваннах.
Известно устройство для удаления вредных выделений, образующихся при проведении технологических процессов в промышленных ваннах, содержашее расположенные вдоль бортов с наружной стороны ванны вытяжной и приточные воздуховоды, снабженные размещенными над ней соответ- 10 ственно поворотными вытяжными и приточными створками, в первой из которых выполнены вытяжные отверстия, а во второй — торцевые воздуховыпускные отверстия (11.
Недостатком известного устройства для удаления вредных выделений является сложность конструкции.
Цель изобретения — упрощение конструкци и. 20
Поставленная цель достигается тем, что в устройстве для удаления вредных выделений, образуюшихся при проведении технологических процессов в промышленных ваннах, содержащем расположенные вдоль 25
-бортов с наружной стороны ванны вытяжной и приточные воздуховоды, снабженные размещенными над ней соответственно поворотными вытяжными и приточными створками, в первой из которых выполнены вытяжные отверстия, а во второй — торцевые воздуховыпускные отверстия, приточный воздуховод расположен на одном уровне с вытяжным, а на вытяжной створке выполнены торцевые отверстия, расположенные соосно воздуховыпускным отверстиям.
Кроме того, одна из створок с внешней стороны снабжена продольной планкой, закрепленной на ее конце.

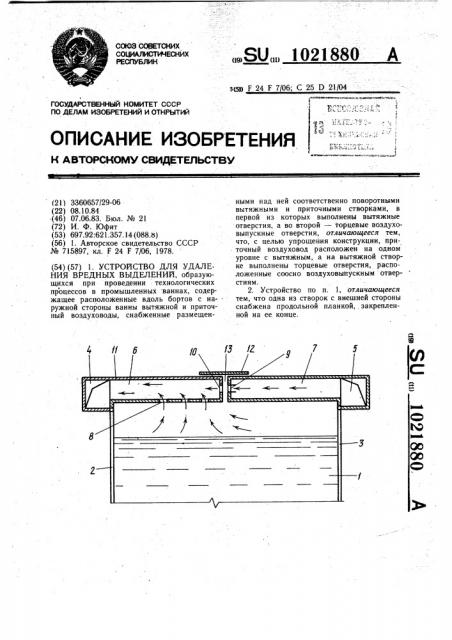

На чертеже показано устройство для удаления вредностей, общий вид.
Устройство для удаления вредных выделений, образующихся при проведении технологических процессов в промышленных ваннах 1, содержит расположенные вдоль бортов 2 и 3 с наружной стороны ванны 1 вытяжной и приточйый воздуховоды 4 и 5, снабженные размещенными над ванной 1 соответственно поворотными вытяжными и приточными створками 6 и 7, причем в створке 6 выполнены вытяжные отверстия 8, а в створке 7 — торцевые воздуховыпускные отверстия 9, причем приточный воздуховод 5 расположен на одном уровне с вытяжным воздуховодом 4, а на вытяжной створке 6 выполнены торцевые отверстия 10, расположенные соосно воздуховыпускным отверстиям 9.
Кроме того, одна из створок 6 или ? с внешней стороны 11 снабжена продольной планкой 12, закрепленной на ее конце.
Планка 12 перекрывает щель 13 между створками 6 и 7. Торцевые отверстия 9 и 10 могут располагаться в шахматном порядке.
Устройство для удаления вредных выделений работает следующим образом.
В рабочем положении створки 6 и 7 закрывают ванну 1, планка 12 перекрывает щель 13 между створками 6 и 7. Вредные выделения попадают в вытяжные отверстия 8 створки 6 и удаляются по вытяжному воздуховоду 4. Воздух по приточному воздуховоду 5 через воздуховыпускные отверстия 9 в створке 7 подается в щель 13 между створками 6 и 7 и попадает в ванну 1 и в торцевые воздухозаборные отверстия 10 створки 6, образуя воздушную завесу, а планка 12 препятствует выбросу вредностей из ванны 1.
Применение изобретения позволяет снизить металлоемкость конструкции и за счет герметизации ванны снизить объем вентиляционного воздуха, что позволит сэкономить электроэнергию; идушую на вентиляцию.
